ESPAÑOL
42
MODELO UNIDAD MONTADA (AxAxP) PESO DE LA UNIDAD ÁREA DE COCINA
22
1330 x 1185 x 800 mm
/ 52.3 x 46.6 x 31.4 pu
105.0 kg
/ 231.48 lb
Principal
- 2126.2 cm / 329.10 pu. cu.
Superior
- 1771.9 cm / 274.65 pu. cu.
TOTAL
- 3898.1 cm / 603.75 pu. cu.

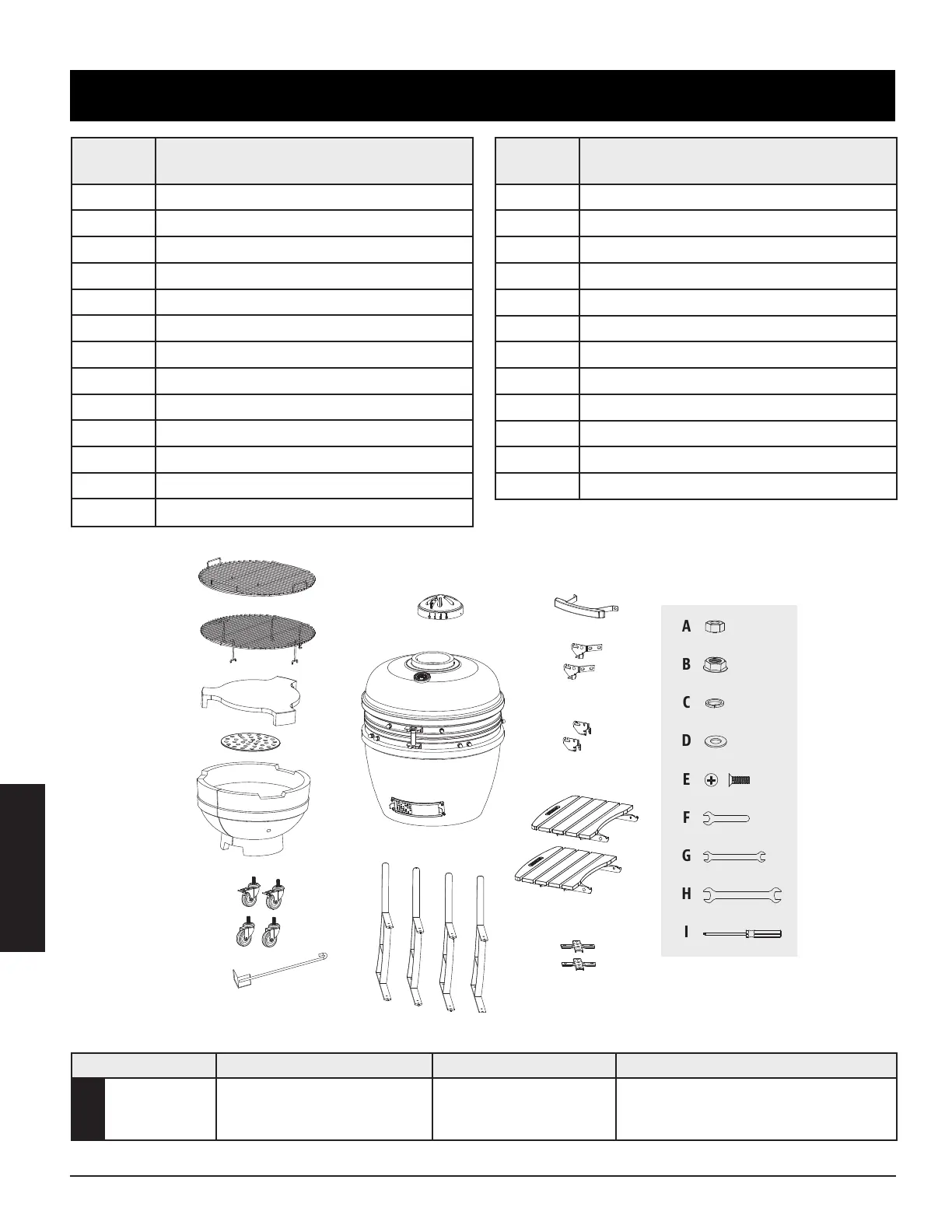

N.º de
referencia
Descripción
1 Rejilla de cocción principal (x1)
2 Rejilla de cocción elevada (x1)
3 Regulador superior (x1)
4 Cuerpo cerámico (x1)
5 Manija para la tapa (x1)
6 Soporte del estante izquierdo (x2)
7 Soporte del estante derecho (x2)
8 Repisas laterales (x2)
9 Deflector de calor (x1)
10 Bandeja para carbón vegetal (x1)
11 Caja de combustión (x1)
12 Soporte de apoyo (x4)
13 Travesaño (x2)
N.º de
referencia
Descripción
14 Bloqueo de las ruedas (x2)
15 Rueda (x2)
16 Herramienta para cenizas (x1)
Tuercas - pequeño (x16)
Tuercas - grande (x4)
Arandelas de retención (x16)
D Arandelas (x16)
E Tornillos (x16)
F Ilave inglesa plana (x1)
G llave inglesa 20 mm (x1)
H llave inglesa 22 mm (x1)
I Destornillador (x1)
NOTA: debido a que el producto está en desarrollo constante, las piezas están sujetas a cambios
sin previo aviso. Póngase en contacto con el equipo de Atención al Cliente si durante el montaje
de la unidad observa que falta alguna pieza.
1
2
3
4
5
7
8
9
10
11
12
14
13
15
16
6
