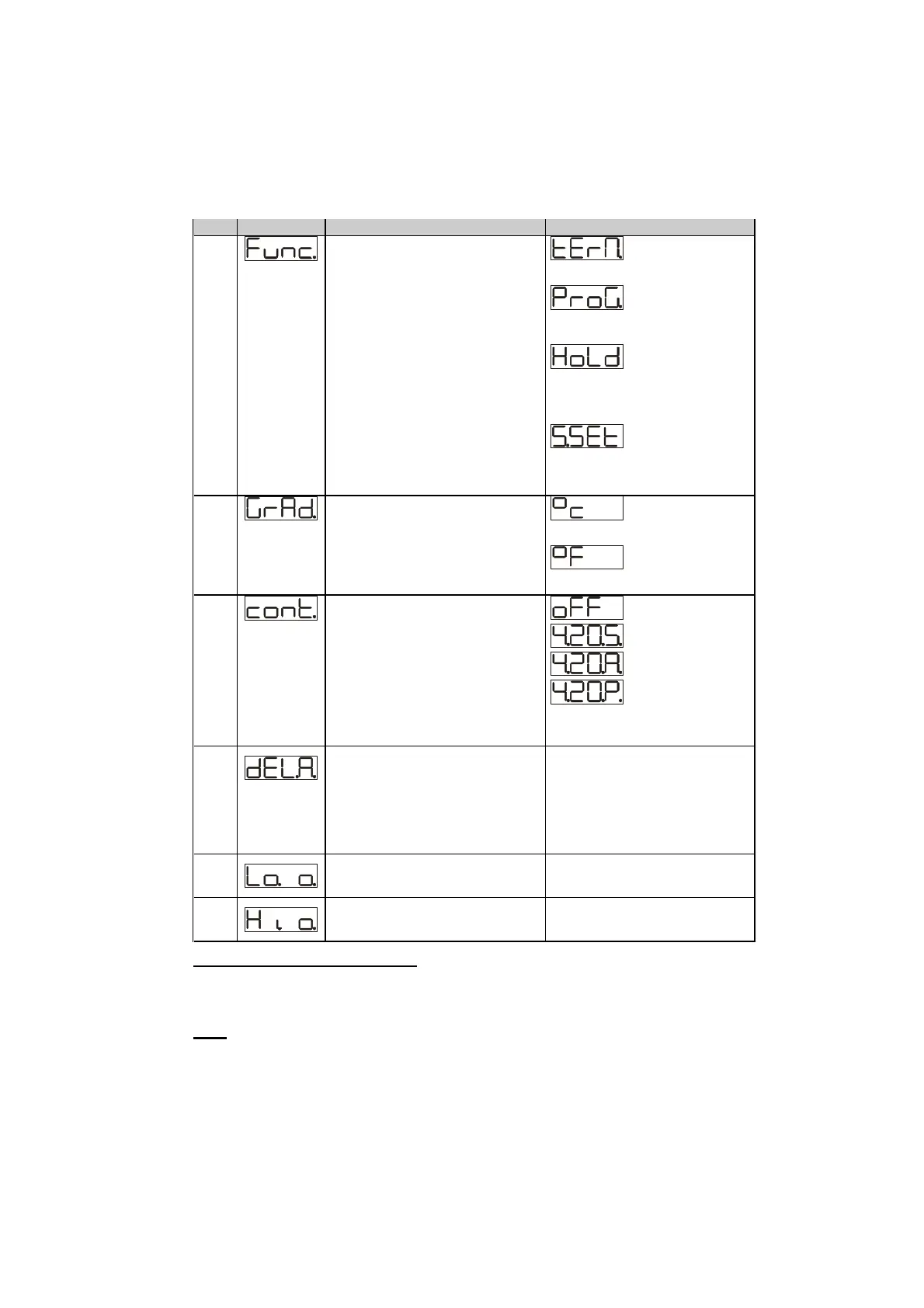

49
N.
Descrizione parametro
Range di inserimento
27 Selezione
funzionamento
:
Termoregolatore
: ciclo
preimpostato (vedi 5.7)
:ingresso
digitale per blocco
lettura sensori(vedi 5.8)
: ingresso
digitale per selezione
setpoint di comando
4
.
28 Selezione tipo gradi
:
gradi centigradi
:
gradi fahrenheit
29 Ritrasmissione per uscita
4…20mA. ( Selezionare
Jumper JP5 e JP7).
Parametri 31 e 32
definiscono il limite inf. e
sup. della scala di
funzionamento
:disabilitata
:ritrasm. Set1
:ritrasm. Set2
:ritrasm.
Processo
30 Ritardo su uscita.
[per stato di relè, servo
apri-chiudi, SSR e uscita
continua (escluso
funzionamento P.I.D.)]
0-5000 millisecondi
31 Limite inferiore range
uscita continua
-999…+9999 digit
32 Limite superiore range
uscita continua
-999…+9999 digit
4
quando il morsetto 3 è cortocircuitato su morsetto 2 , l’ATR241
regola sul SET2, normalmente regola sul SET1. Questa funzione
non è disponibile per sonde PT100 e NI100 e inibisce l’allarme.
