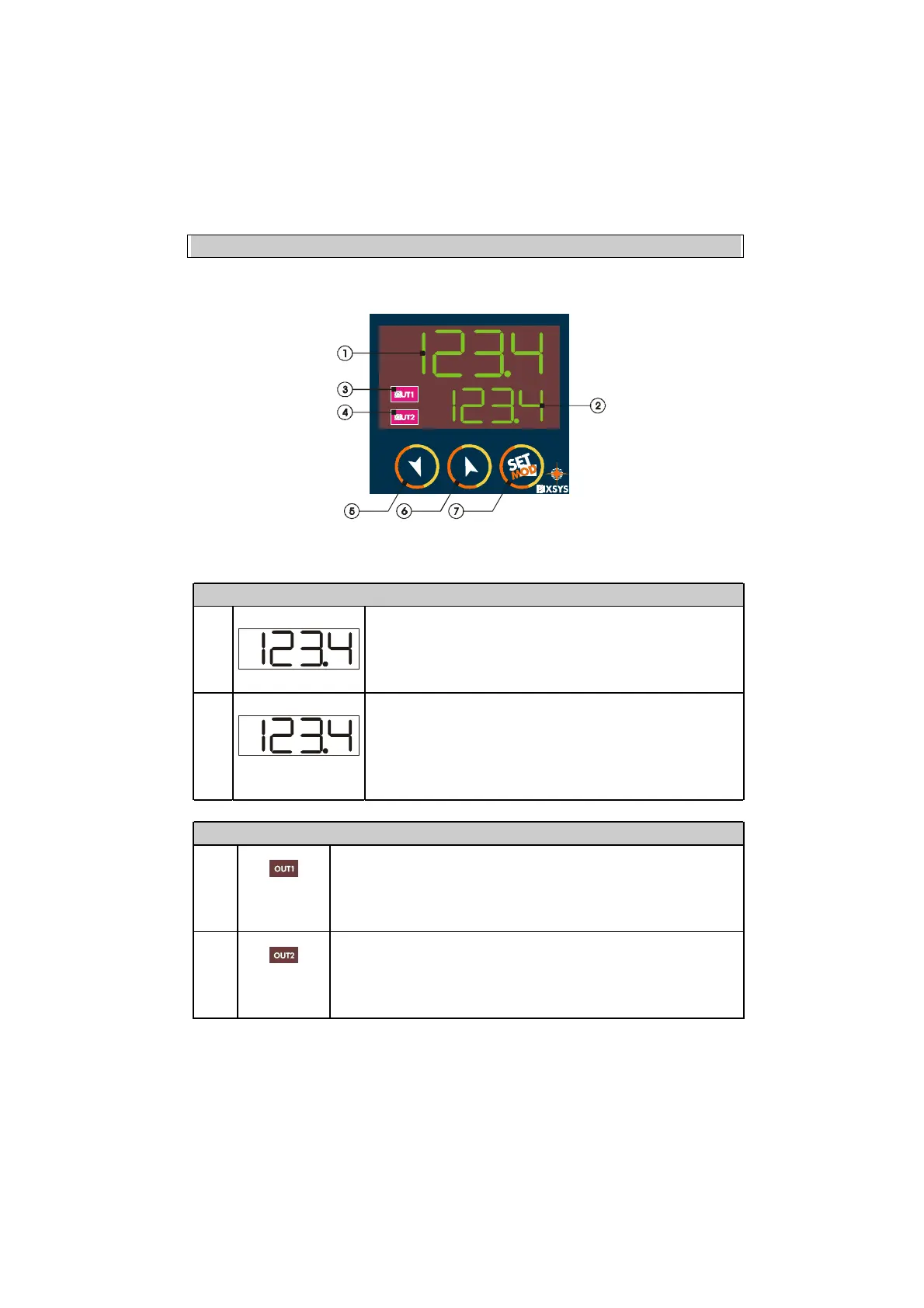

4. Funzione dei visualizzatori e tasti
4.1 Indicatori numerici (display)
1 Normalmente visualizza il processo, ma può
visualizzare anche i setpoint. In fase di
configurazione visualizza il codice del
parametro che si sta inserendo.
2 Normalmente visualizza i setpoint. In fase di
configurazione visualizza il valore del
parametro che si sta inserendo.
4.2 Significato delle spie di stato (led)
3 Si accende quando l’uscita Out1
(relè/SSR/4…20mA) è attiva.
In caso di servo apri-chiudi si accende quando
la valvola si sta aprendo.
4 Si accende quando l’uscita Out2 (relè/SSR) è
attiva.
Si accende quando in funzionamento servo apri-
chiudi la valvola si sta chiudendo.
