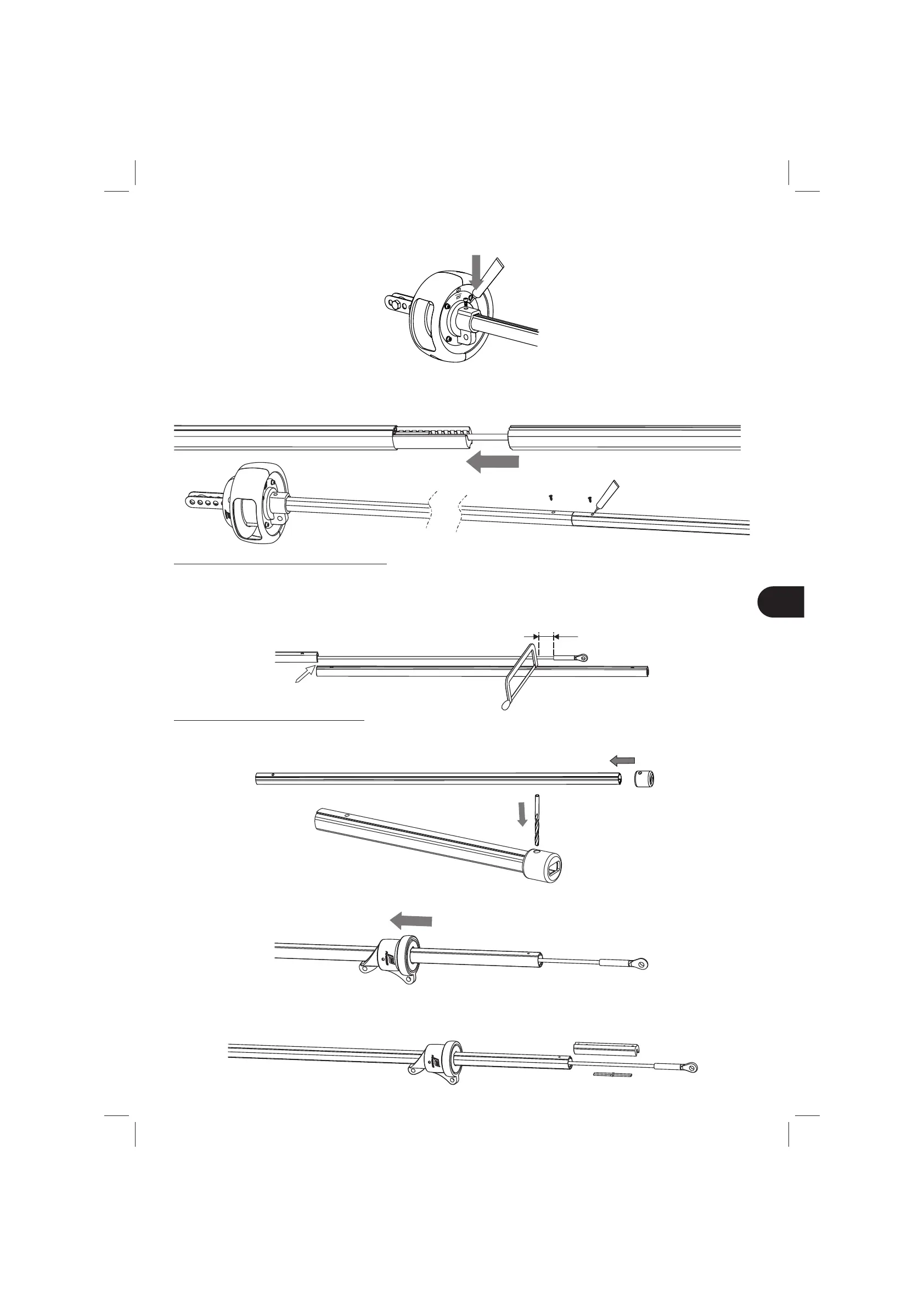

- Engager le profil bas dans le tambour et le fixer avec la vis Chc M5x12 (en prenant soin de mettre du mastic
silicone dans le trou de vis, ceci afin de diminuer le couple électrolytique inox/aluminium)
- Engager une autre pièce de jonction avec son guide
- Placer une vis tôle Ø3.9 x 12.7 (mettre du mastic silicone dans les trous de vis)
- Engager un profil aluminium
5cm
4.3 Mise à longueur du dernier profil
- Présenter le dernier profil en butée sur l'avant dernier profil sans l'engager.
- Faire un repère à 5 cm environ du manchon de l'étai.
- Couper le profil à l'aide d'une scie.
- Engager une pièce de jonction.
4.4 - Montage de l'embout profil
- Engager l'embout profil sur le profil aluminium
- Avant de placer la vis n'oublier pas d'engager l'émerillon !! (attention au sens : partie conique vers le bas)
- Engager une pièce de jonction et son guide étai.
