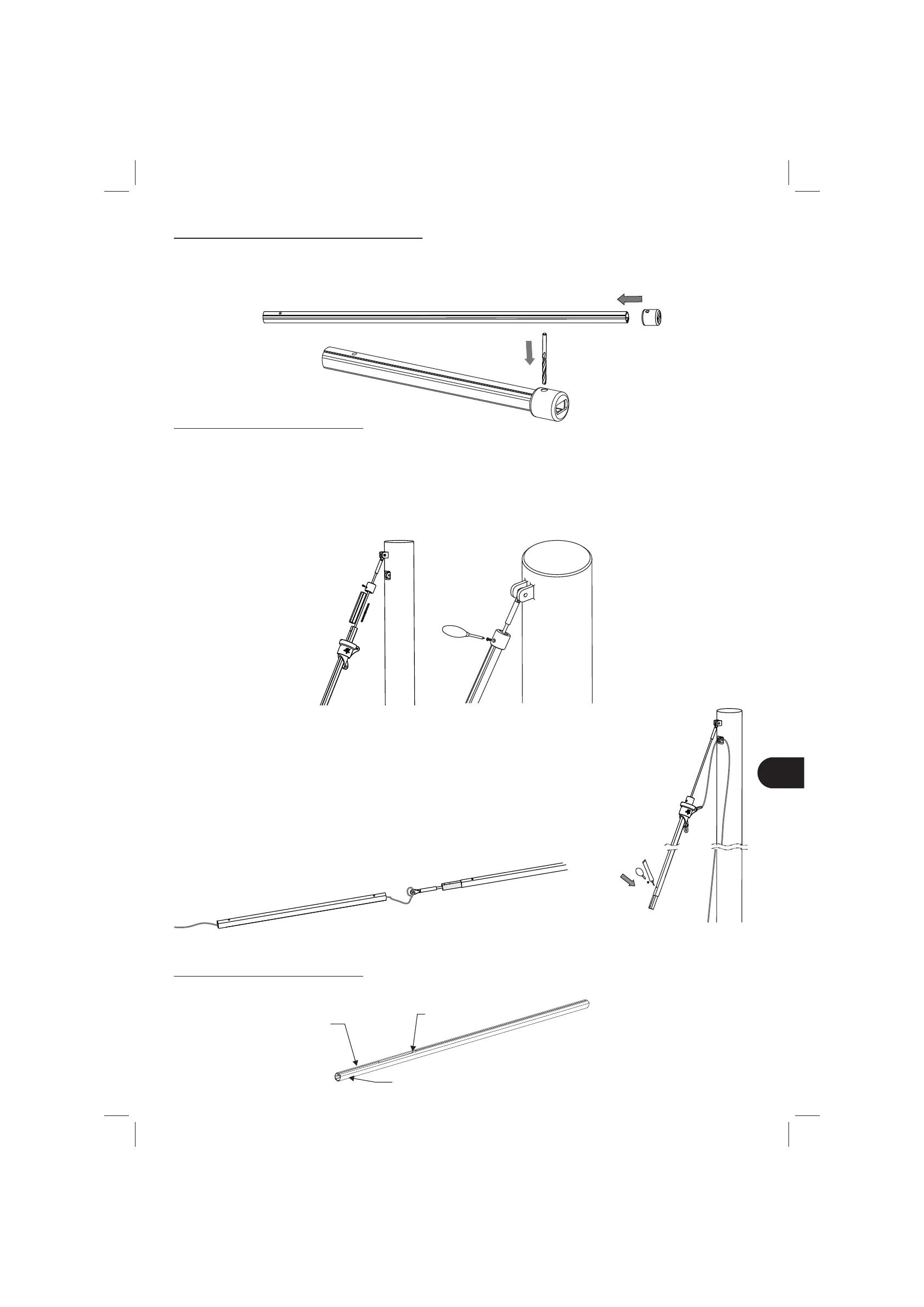

5.3 - MONTAJE DEL TOPE SOBRE EL PERFIL
- El tope debe montarse sobre la extremidad del perfil que ha sido cortado anteriormente.
- Enhebrar el conjunto sobre el perfil, hasta que esté en tope con el perfil (CUIDADO con la orientación
del taladro del tope , ver dibujo)
- Taladrar utilizando una broca de diámetro 4,2 mm.
5.4 - MONTAJE DE LOS PERFILES
- Quitar el estay de proa del cadenote.
- Enhebrar sobre el estay :
El tope de perfil
1 cojinete
El perfil que se cortó y mecanizó
Colocar una pieza de unión y su guía (hacer corresponder el taladro de la extremidad de la pieza de unión
con el taladro del perfil)
El tornillo Ø4.8x12.7
- 43 -
- Utilizar una driza fijada sobre el giratorio para ayudarse a subir los perfiles.
- Enhebrar una pieza de unión con su guía.
- Colocar masilla silicona en el taladro para suprimir los efectos de la electrólisis entre tornillo y
aluminio.
- Colocar un tornillo rosca chapa Ø3.9x12.7
- Quitar el excedente de silicona con un trapo.
- Enhebrar un nuevo perfil de aluminio (CUIDADO !! apartar el perfil bajo que se montará el
último).
- Repetir estas operaciones.
- Para enhebrar el perfil bajo, es preferible hacer pasar un cabito en el ojillo del cable, este
cabito pasado en el tubo le ayudará a pasar el estay en el perfil.
5.5 - MONTAJE DEL PERFIL BAJO
E CUIDADO con la orientación del perfil bajo (ver esquema a continuación)
Extremidad con taladro roscado
parte baja
entrada de vela
E
