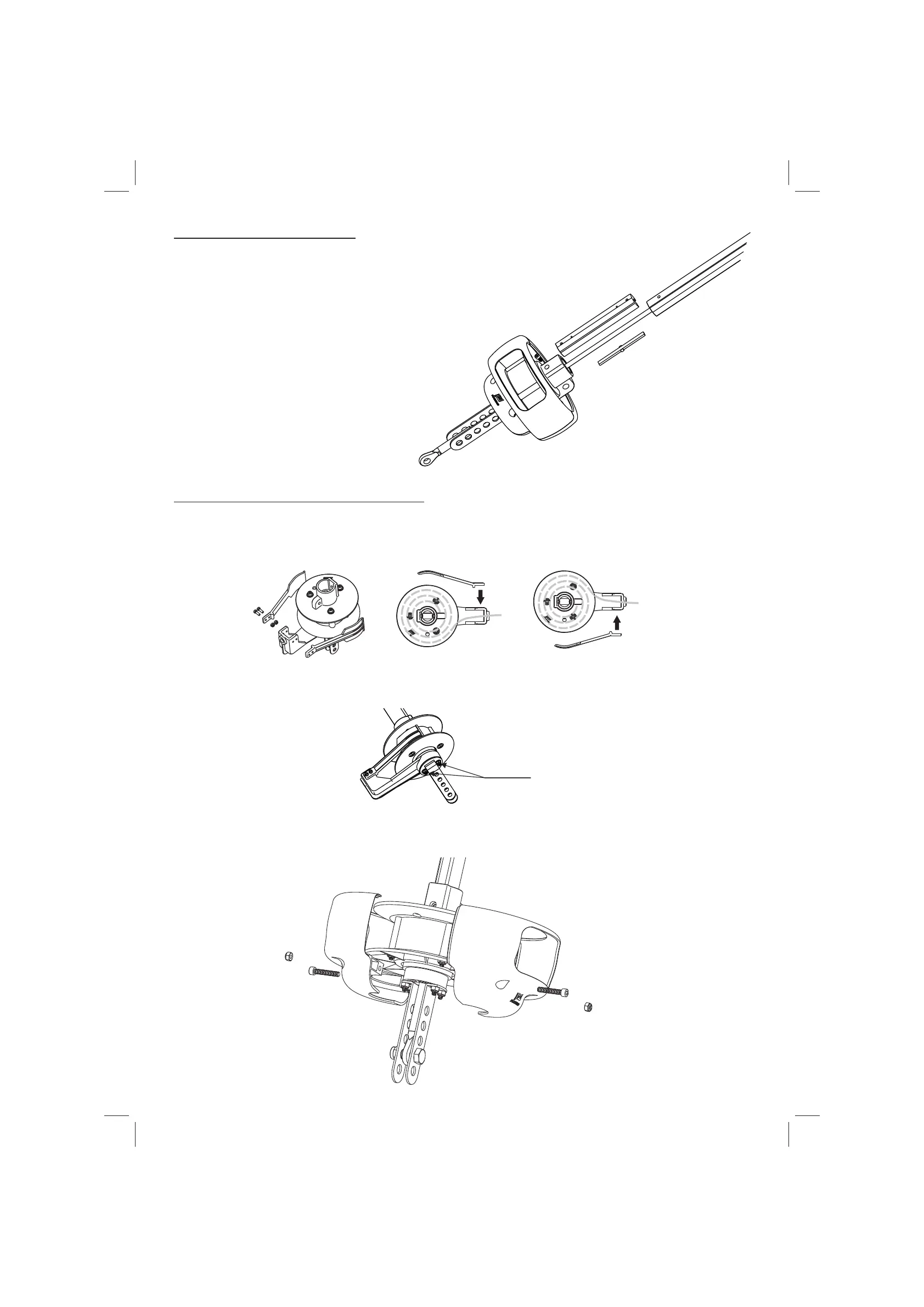

5.6 - Mise en place du tambour
- Passer l'oeil de l'étai ou ridoir* dans le tambour. *(suivant modèle)
- Introduire une pièce de jonction et son guide par le bas du profil (mettre le trou de l'extrémité de
la pièce de jonction en correspondance avec le trou taraudé du tube.
- Engager le profil bas dans le tambour.
- Mettre du mastic silicone dans le trou de vis
- Placer la vis Chc M5x12
- Accrocher l'enrouleur au point d'ancrage sur l'étrave du voilier
- Redescendre l'émerillon
- Retendre le pataras.
Vis
Montage sur tribord
Montage sur bâbord
5.7 - Mise en place des demi guides drosse
5.7.1 - Enrouleur 406T
- Le montage du guide drosse sur le modèle 406-T se fera à droite ou à gauche suivant le sens d'enroulement de
drosse choisi.
5.7.2 - Enrouleur 609T / 811T
- Assembler les 2 demi guides drosse autour du tambour à l’aide des vis CHC M6x35 + écrous Ø5
- Le réglage angulaire se fera en desserrant les deux vis qui maintiennent les lattes.
- 20 -
