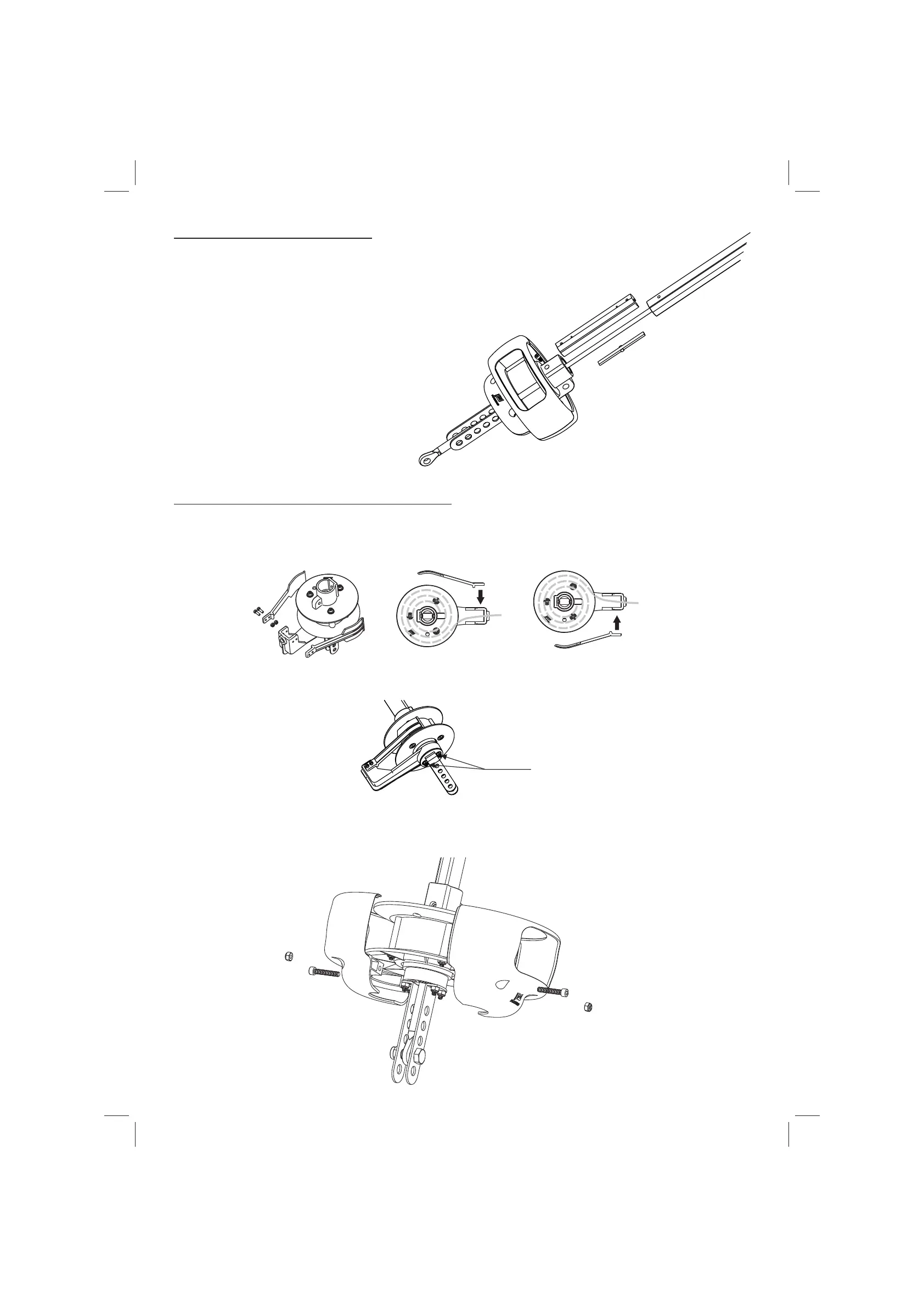

5.6 - MONTAGGIO DEL TAMBURO
- Passare l'occhio dello strallo o dell'arridatoio* nel tamburo. *( secondo modello)
- Introdurre un pezzo di giunzione e la sua guida dal basso del profilato
(mettere il foro dell'estremità del pezo di giunzione in corrispondenza col foro filettato del
tubo
- Infilare il profilato basso nel tamburo.
- Mettere del mastice silicone nel foro della vite
- Piazzare la vite Chc M5 x 12
- Agganciare l'avvolgitore al punto di ancoraggio sulla prora
dell'imbarcazione
- Rediscendere il mulinello
viti
Montage su sinistraMontaggio su dritta
5.7 - REGOLAZIONE DELLE ½ GUIDE FRENELLO
5.7.1 - 406-T
- Il montaggio della guida di frenello sul modello 406-T si farà a dritta o a sinistra secondo il senso di avvolgimento
del frenello scelto.
- Per il fissaggio utilizzare le due viti & dado M4x12
5.7.2 - 609-T & 811-T
- La regolazione angolare delle ½ guide di frenello sui modelli 609 & 811 si effettua allentando le due viti & dadi
(vedere schema qui sotto)
- La regolazione angolare si farà allentando le due viti che manterngono le landre
