- 18 -

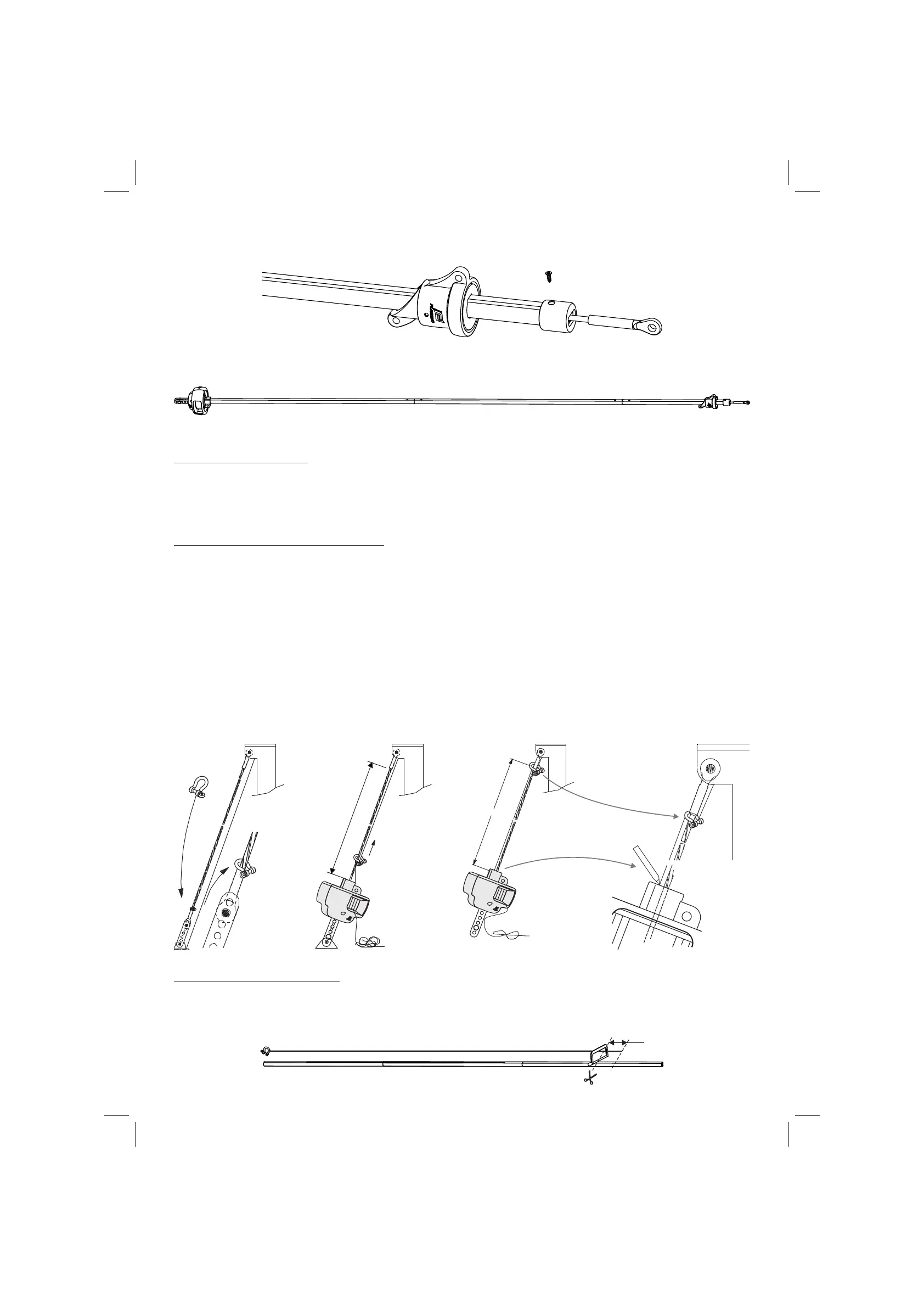

- Remettre en place l'embout profil.
- Mettre du mastic dans le trou de vis
- Placer la vis TF Ø4.8 x12.7)
- Votre enrouleur est assemblé, vous n'avez plus qu'à le mettre en place.
(soulevez le à l'aide d'une drisse)
5/ Montage à poste
Ø L'intérêt de ce montage est qu'il peut être effectué par une seule personne
Ø Qu'il n'est pas nécessaire démonter en tête de mât.
5.1 - Mesure de la longueur de l’étai
Afin d'adapter l'enrouleur à votre unité, il est nécessaire de connaître la longueur utile"X".
- Engager une petite manille sur l'étai
- Vérifier qu'elle vienne bien en butée sur le manchon
- Desserrer le pataras
- Assurer le mât avec une drisse
- Démonter l'étai en partie basse
- Monter l'ensemble tambour
- Remonter l'étai en partie basse
- Oter la drisse et resserrer le pataras
- Fixer une drisse sur la manille
- Fixer un bout sur la manille (ou le décamètre)
- Hisser la manille jusqu'à venir en butée sur le manchon haut
- Faire un repère sur le bout au niveau de la partie haute du tambour
X
X
5.2 - Coupe du dernier profil
- Etendre sur le sol, le bout qui vous a servi à mesurer la longueur utile de votre étai
- Disposer les profils aluminium bout à bout (ATTENTION au profil bas)
- Faire un repère sur le profil en correspondance avec le repère du bout.
- Couper à 3 cm du repère. (marge de bon fonctionnement).
3cm
X
