- 36 -

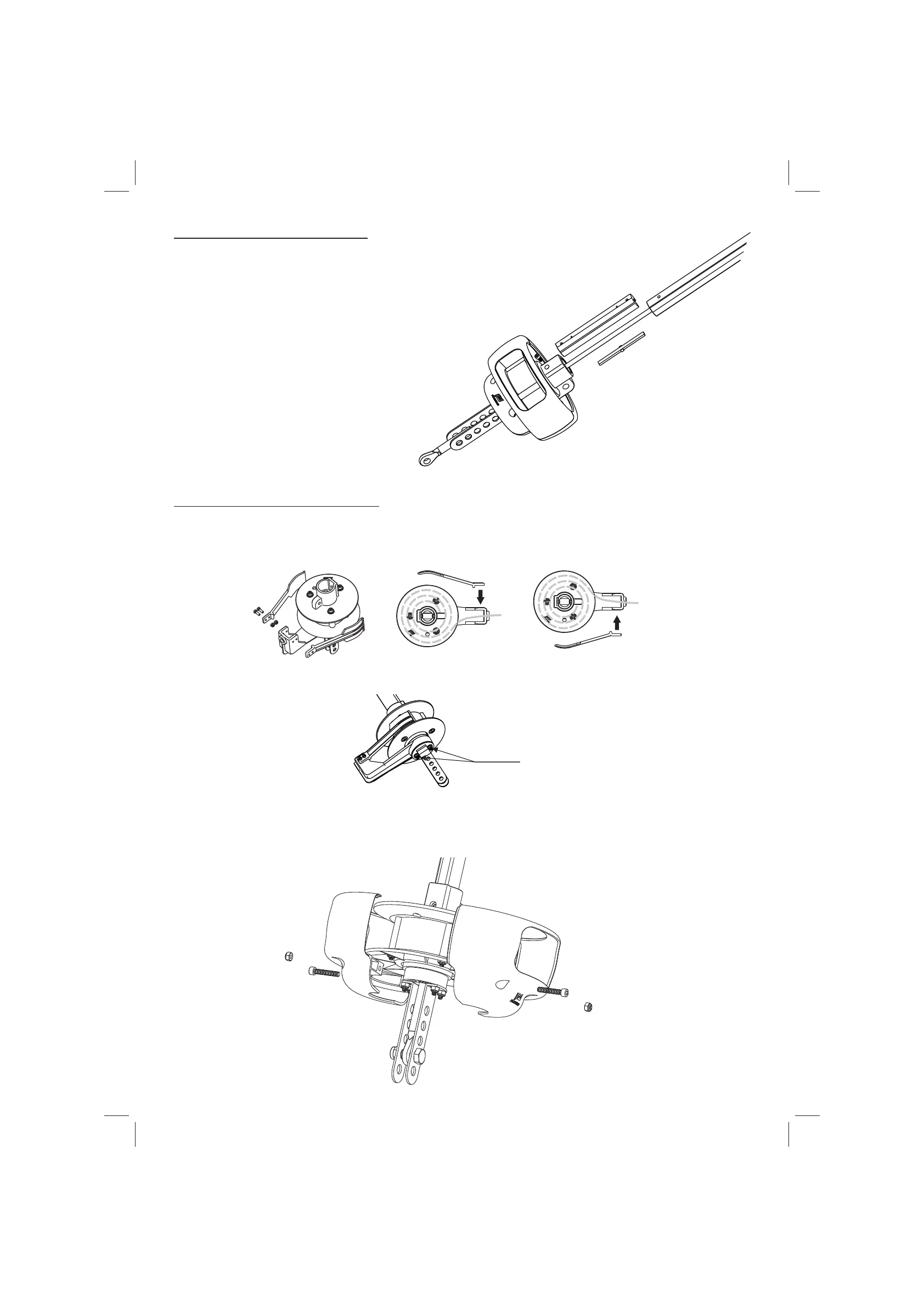

5.6 - Montage van de roltrommel
- Monteer de spanschroef of de stagterminal aan de roltrommel.
- breng een koppelstuk met stopper in de onderkant van het profiel
( controleer of het gat van het koppelstuk overeenkomt met het voorgeboorde gat in het profiel
)
- schuif het basisprofiel in deroltrommel
- breng wat siliconenkit aan in het schroefgat
- zet het vast met de inbusbout M5x12
- bevestig het reefsysteem aan het boegbeslag
- laat de valwartel zakken
5.7 - Afstellen van de reeflijn invoer
5.7.1 - 406T type
- De reeflijn invoer van het type 406-T kan naar keuze aan stuurboord of aan bakboord gemonteerd worden.
- Voor de montage gebruikt u de twee bouten M4x12 en M4 moeren.
5.7.2 - 609T / 811T typen
- De hoek van de trommelplaten van de typen 608-S & 811-T kan worden ingesteld door de bouten en moeren
onder de trommel los te draaien ( zie tekening )
bouten
- De hoek is instelbaar door de bouten van de reeflijngeleider los te draaien.
stuurboord montage
bakboord montage
