• Entfernen Sie das Kabel zwischen Klemme 14 und 15.
• Verbinden Sie Klemme 15 mit der COM-Klemme und Klemme 14 mit
der OUT-Klemme des Sensors.
• Die Klemmen 12 und 13 versorgen den Sensor. Verbinden Sie dazu
Klemme 12 mit „+“ (Plus) und Klemme 13 mit „-“ (Minus).
Hinweis: Werkseitig ist die Systemplatine für den Anschluss der NO-
Fotozelle eingestellt. Lassen Sie daher den Jumper in der NO-Position, wie
im Bild oben zu sehen.
Geräteverbindung önen
Wenn Sie die Fernbedienung nicht zur Steuerung der Tore verwenden
möchten, schließen Sie den externen Toraktor an Klemme 11 an, z. B. den
Zugangstaster, die Zugangstastatur usw.

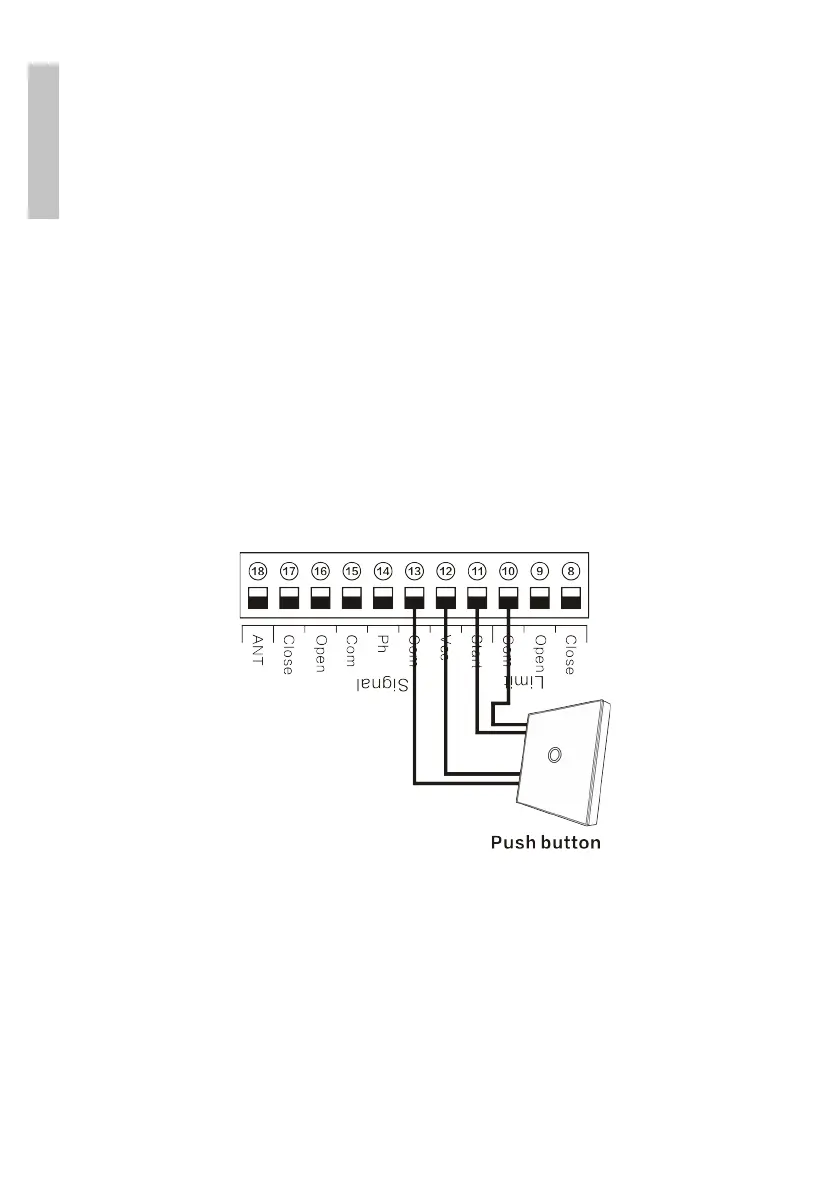

Diagrammbeispiel beim Anschluss eines Zutrittstasters:
Schließen Sie den Zugangstaster an die Klemmen 10 und 11 an. Die Anschlüsse
12 und 13 dienen der Stromversorgung des Zugangstasters.
Wartungshinweise
» Die Zahnstange und das Getriebe müssen immer sauber gehalten werden,
frei von Gegenständen, die ein Hindernis beim Önen oder Schließen
