92
• Rimuovere il filo tra il terminale 14 e 15.
• Collegare il terminale 15 al terminale COM e il terminale 14 al terminale
OUT del sensore.
• I terminali 12 e 13 alimentano il sensore. Pertanto, collegare il terminale 12
a “+” (più) e il terminale 13 a “-” (meno).
Nota: di fabbrica, la scheda di sistema è impostata per collegare la fotocellula
NO. Pertanto, mantieni il ponticello in posizione NO, come mostrato
nell’immagine sopra.
Apertura della connessione del dispositivo
Se non si desidera utilizzare il telecomando per comandare i cancelli, collegare
l’attuatore cancello esterno al morsetto 11, come il pulsante di accesso, la
tastiera di accesso, ecc.

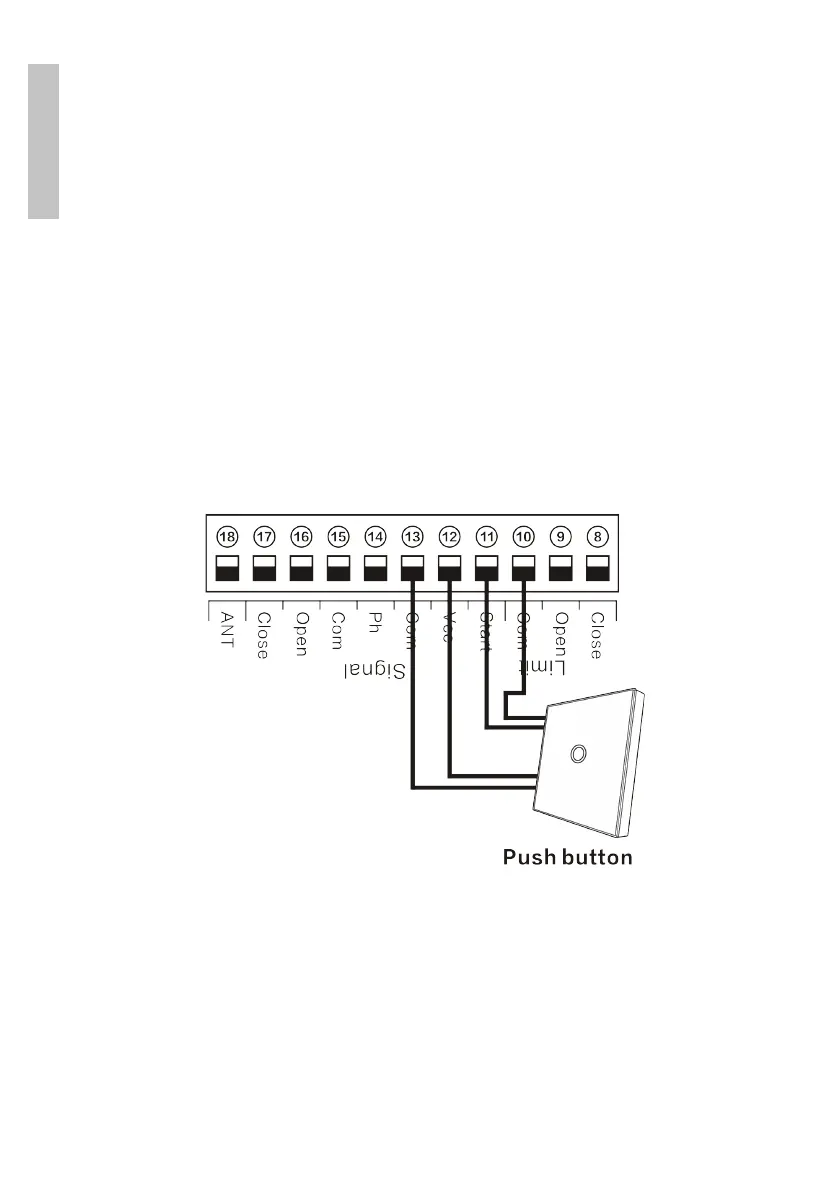

Esempio di diagramma quando si collega un pulsante di accesso:
Collegare il pulsante di accesso ai terminali 10 e 11. I terminali 12 e 13 servono
per alimentare il pulsante di accesso.
Istruzioni per la manutenzione
» La cremagliera e l’ingranaggio devono essere sempre mantenuti puliti,
