Használati utasítás
Magyar
79
• Távolítsa el a vezetéket a 14. és 15. kapocs között.
• Csatlakoztassa a 15. kapcsot a COM csatlakozóhoz és a 14. kapcsot az
érzékelő OUT kivezetéséhez.
• A 12. és 13. kapocs táplálja az érzékelőt. Így csatlakoztassa a 12-es terminált
a „+”-hoz (plusz), a 13-as terminált pedig a „-“-hoz (mínusz).
Megjegyzés: Gyárilag az alaplap úgy van beállítva, hogy csatlakoztassa a NO
fotocellát. Ezért tartsa a jumpert NEM állásban, ahogy a fenti képen is látható.
Készülékcsatlakozás megnyitása
Ha nem kívánja a távirányítót használni a kapuk vezérlésére, csatlakoztassa
a külső kapu működtetőt a 11-es terminálhoz, például a beléptető gombot, a
beléptető billentyűzetet stb.

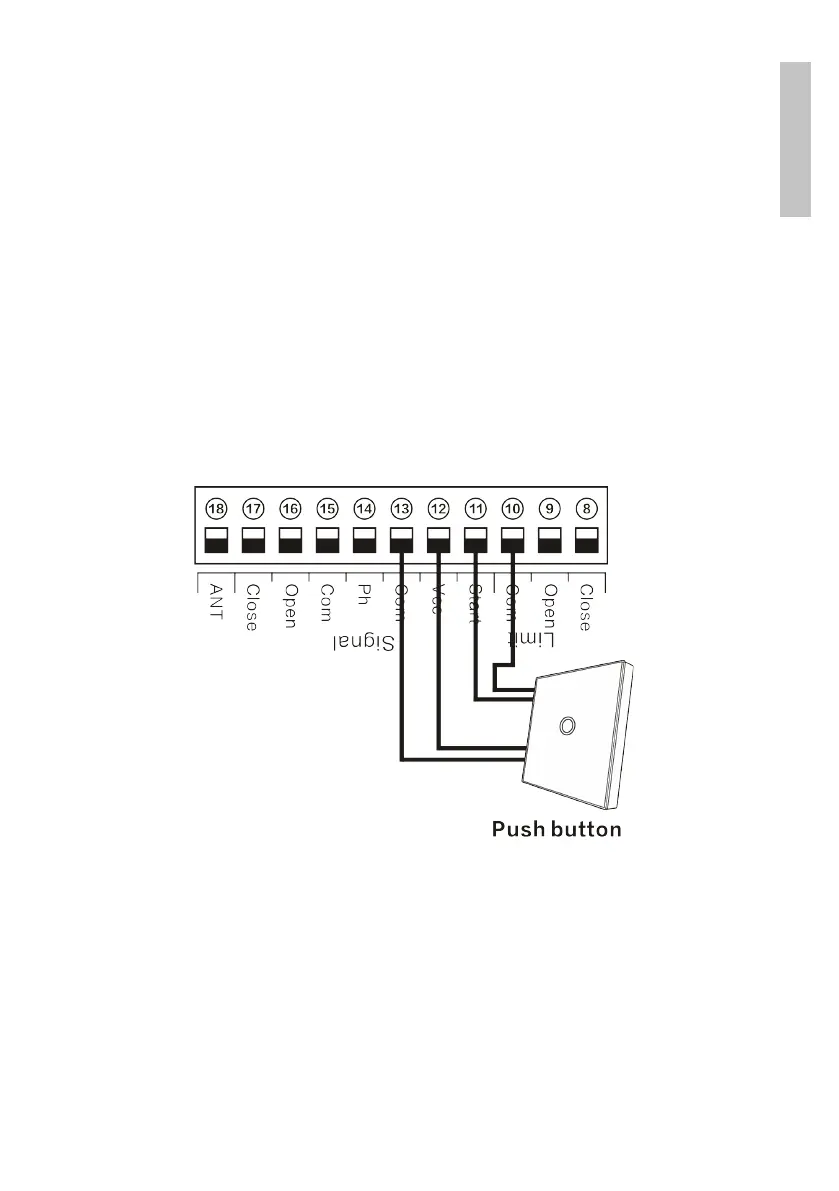

Példa a diagramhoz hozzáférési gomb csatlakoztatásakor:
Csatlakoztassa a hozzáférési gombot a 10-es és 11-es kapcsokhoz. A 12-es és
13-as kapcsok a hozzáférési gomb tápellátását szolgálják.
Karbantartási utasítások
» Az állványt és a felszerelést mindig tisztán kell tartani, olyan tárgyaktól
mentesen, amelyek akadályozhatják az ajtók kinyitását vagy zárását.
