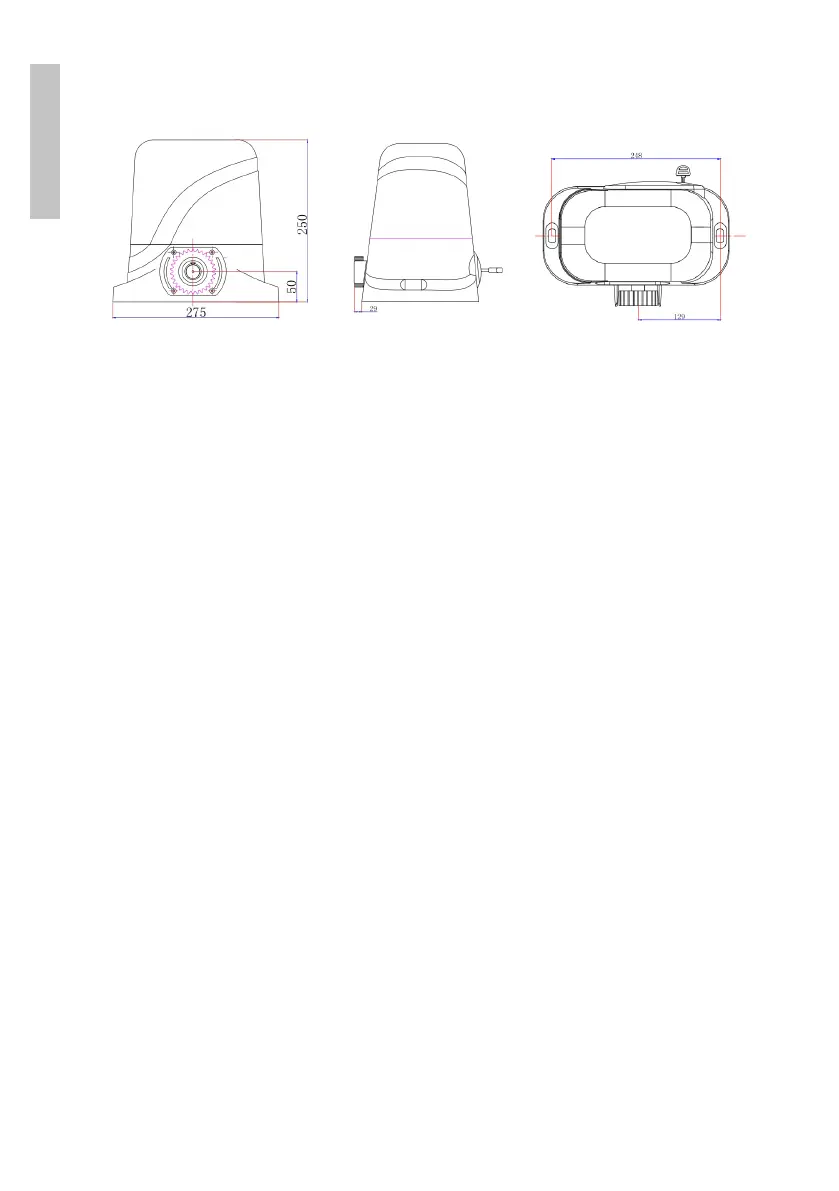

Dimensions:
Notes importantes
» Alimentez l’unité de contrôle sur une alimentation 10A séparée.
» La crémaillère doit être installée en ligne droite, parallèle au portail.
» Gardez une distance entre la crémaillère et l’engrenage du moteur afin de
ne pas surcharger le moteur.
» Installez la butée dans le sens d’ouverture du portail pour éviter que le
moteur ne tourne de manière incontrôlable.
Installation du moteur
» Choisissez soigneusement l’emplacement d’installation de votre moteur.
» Placer provisoirement le support moteur à une distance de 35 mm du
portail. (Schéma 1)
» Mettez le moteur sur le support.
» Testez avec un morceau de crémaillère positionné sur la roue dentée si le
moteur est à la bonne hauteur.
» Faites un dessin autour du support de montage du moteur.
» Abaissez le moteur du support.
» Marquez au sol où vous devez percer les 4 trous pour fixer le support.
(Schéma 2)
» Faites 4 trous aux endroits marqués.
» Fixez le support et le moteur à l’aide de vis et de chevilles.
