PNI AP800D - Installazione del Motore

Manuale utente
Italiano
84
Note importanti
» Alimentare l’unità di controllo con un alimentatore separato da 10 A.
» La cremagliera deve essere installata in linea retta, parallela al cancello.
» Mantenere una distanza tra la cremagliera e l’ingranaggio del motore per
non sovraccaricare il motore.
» Installare il fermo nella direzione di apertura del cancello per evitare che il
motore giri in modo incontrollabile.
Installazione del motore
» Scegli con attenzione la posizione di installazione del motore.

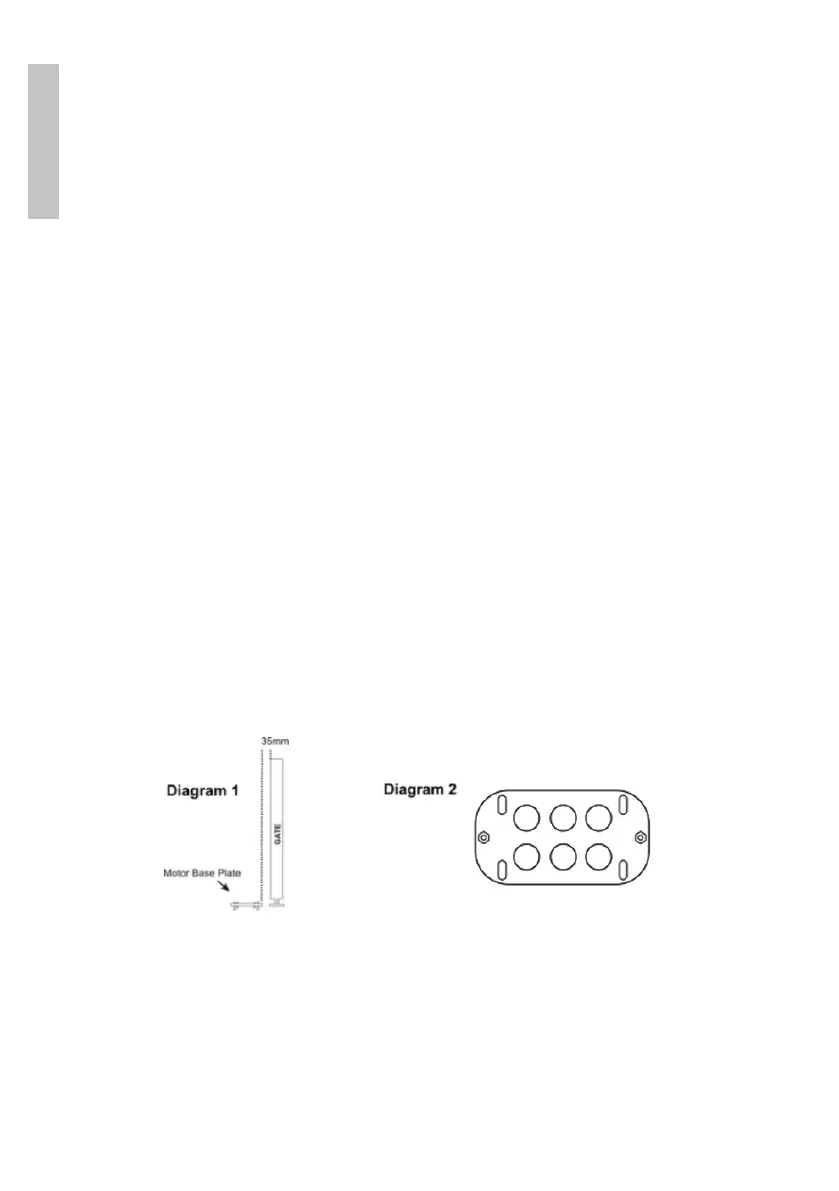

» Posizionare provvisoriamente la base porta motore ad una distanza di 35
mm dal cancello. (Diagramma 1)
» Metti il motore sul cavalletto.
» Testare con un pezzo di cremagliera posizionato sulla ruota dentata se il
motore è alla giusta altezza.
» Disegna un disegno attorno alla staa di montaggio del motore.
» Abbassare il motore dalla staa.
» Segna a terra dove è necessario praticare i 4 fori per fissare il supporto.
(Diagramma 2)
» Fai 4 fori nei punti segnati.
» Fissare la staa e il motore con viti e tasselli.
Installazione della cremagliera
» Con la chiave inclusa nella confezione, aprire e tirare la leva per chiudere
manualmente il cancello.
