Manuale utente
Italiano
90

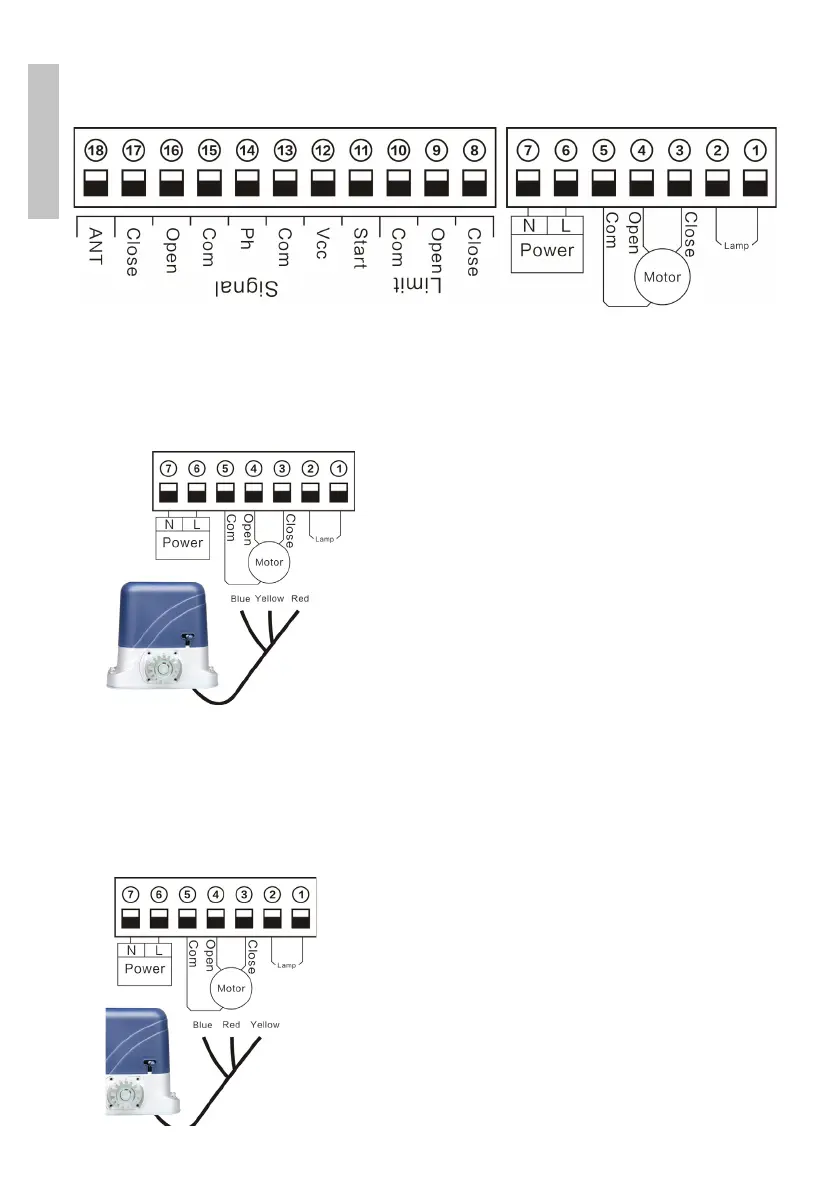

Schema di installazione dei componenti elettrici
» I terminali 6 e 7 sono per il collegamento a 230V
Si consiglia di installare il motore a destra del cancello (visto dall’interno):
» Morsetto 3 - collegare il filo rosso al motore
» Morsetto 4 - collegare il filo giallo al motore
» Morsetto 5 - collegare il filo blu al motore
Installazione del motore a sinistra del cancello (visto dall’interno):
