POCLAIN HYDRAULICS
14 DOC-REPAIR-MS02-MS18-FR-EN 677777845L

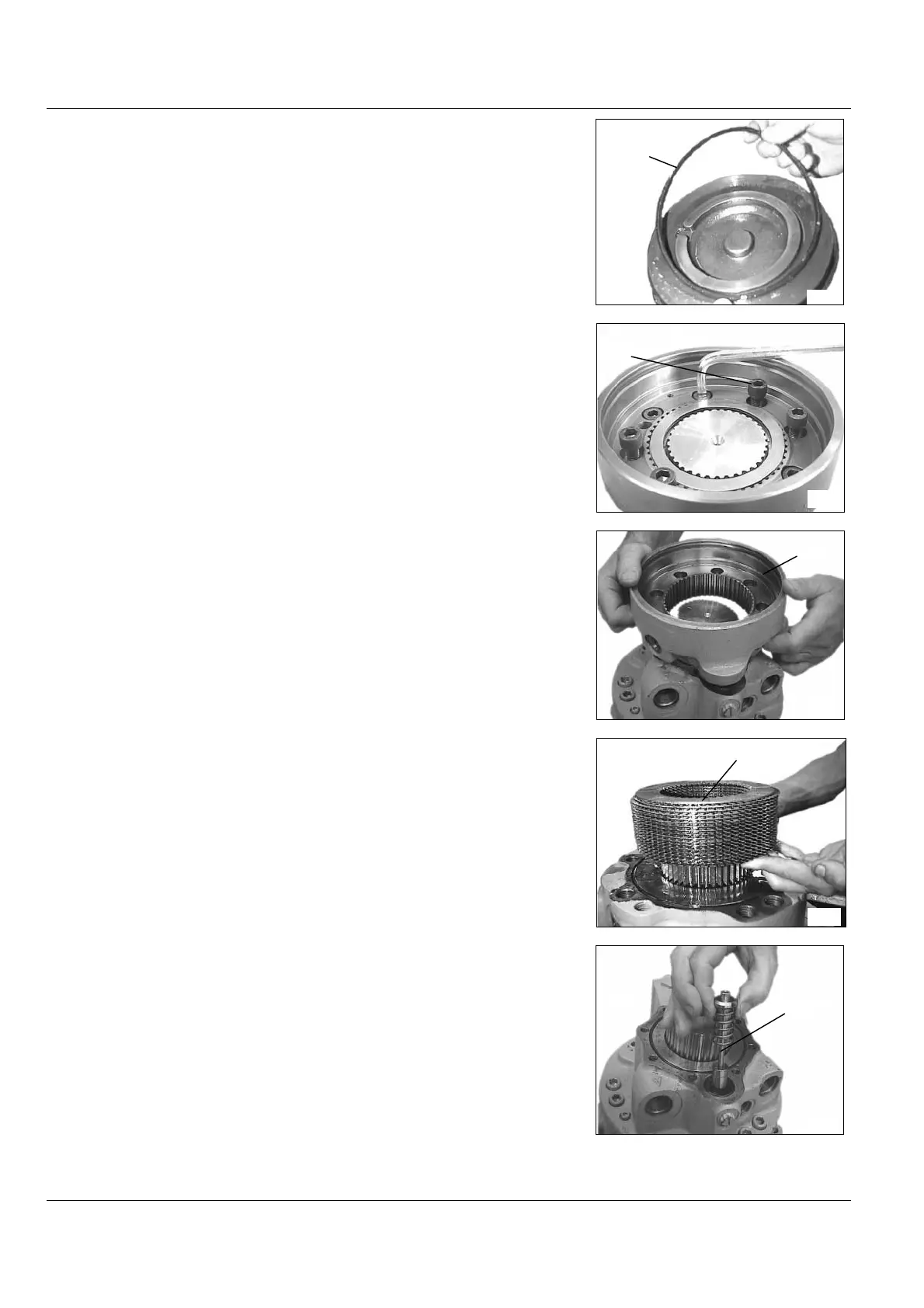

• Eliminer le joint torique (106). • Discard the O-ring (106).
• Démonter et éliminer les vis
(102).
• Remove and discard the screws
(102).
• Démonter le corps de frein
(101).
• Remove the brake housing
(101).
• Extraire le calage (105) et les
disques de frein (103-104).
• Extract the shims (105) and the
brake discs (103-104).
• Si le moteur est à 2 cylindrées,
démonter le tiroir de changement de
cylindrée (053).
• If motor with dual displacement
(two speed) : remove the two speed
shift spool (053).
6511
1
06
7145
7146
6647
7147
053
102
101
1
03
-
1
04
