Polytropic PAC 22 - Schémas Électriques; Wiring Diagrams; Esquemas Eléctricos; Schémas Électriques; Wiring Diagrams; Esquemas Eléctricos; Elektrische Schaltpläne

- 104 -

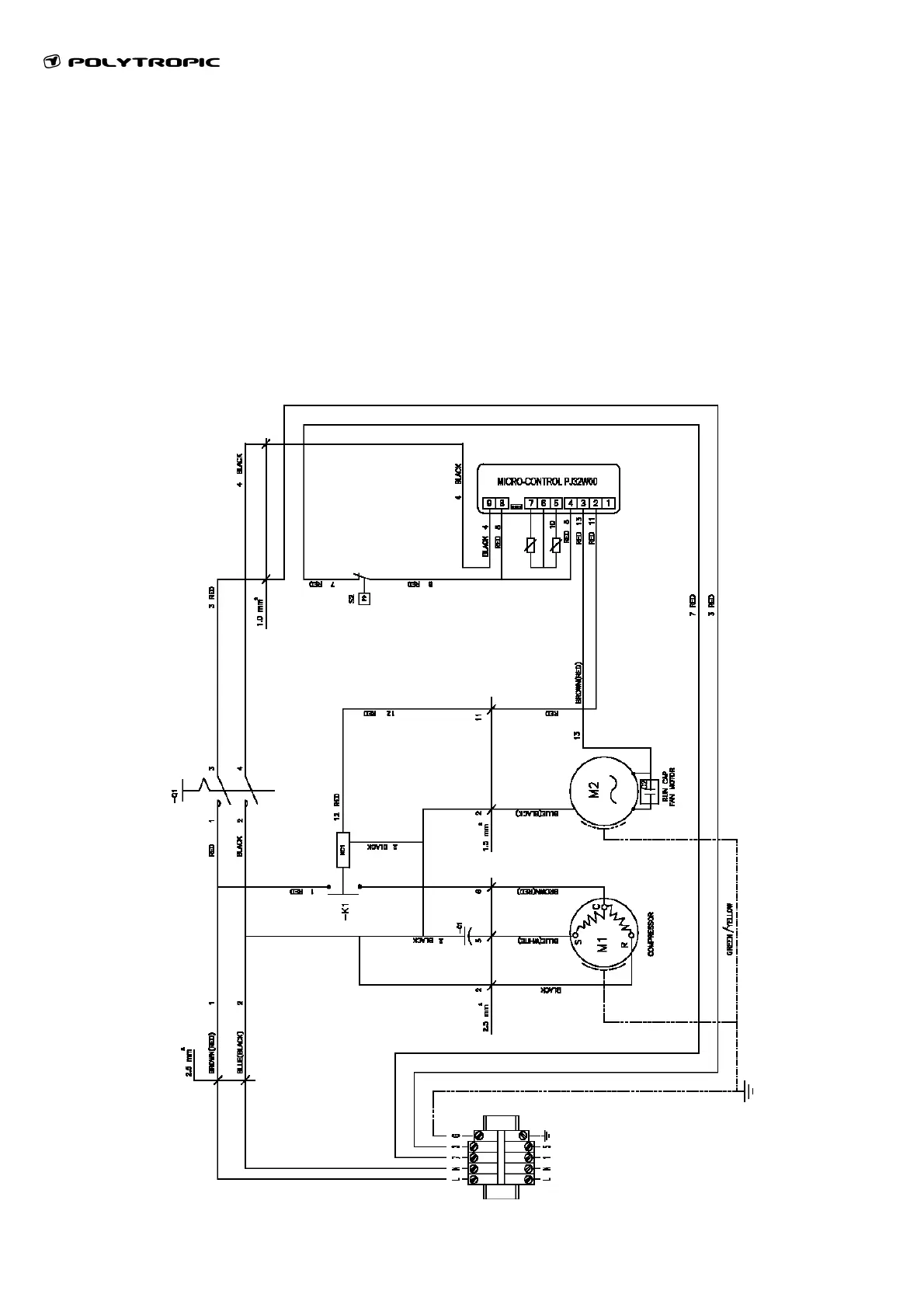

Schémas électriques / Wiring diagrams / Esquemas eléctricos / Elektrische
Schaltpläne
PAC16, PAC22
Q1 Interrupteur Marche / Arrêt
On / Off switch Interruptor principal Ein-/Aus-Schalter
K1 Contacteur magnétique
Magnetic contactor Contacto magnético Magnetschalter
KC1 Contact
Contactor Contacto Kontaktgeber
C1 Contacteur compresseur
Compressor contactor Contacto compresor Kontaktgeber Kompressor
V1 Contacteur ventilateur
Fan contactor Contacto ventilador Kontaktgeber Ventilator
M2/3 Ventilateur
Fan Ventilador Ventilator
RTC Sécurité surintensité
Overload security Seguridad sobre intensidad Überstromschutz
S1 Pressostat
Pressure controller Presostato Druckregler
