Opción para R-PAC: Dependencia de la bomba de filtración
Este sistema permite forzar el funcionamiento de la bomba de filtración si la
piscina no se encuentra a la temperatura deseada.
Para esto, es necesario conectar los bornes “9” y “10” de la bomba de calor R-
PAC en el relay que controla el inicio de funcionamiento de la bomba de filtración:
- Identificar en la alimentación, la línea y la fase
- Identificar en el control del relay (bornes “A1” y “A2”) la fase y el neutro
Una vez identificados estos cuatro elementos:
- Unir el neutro de la alimentación del relay al neutro del control del relay
(Cable A en la figura)
- Unir la fase de la alimentación del realy al borne “10” de la bomba de calor
R-PAC (cable B en la figura)
- Unir la fase del control del relay al borne “9” de la bomba de calor R-PAC
(Cable C en la figura)

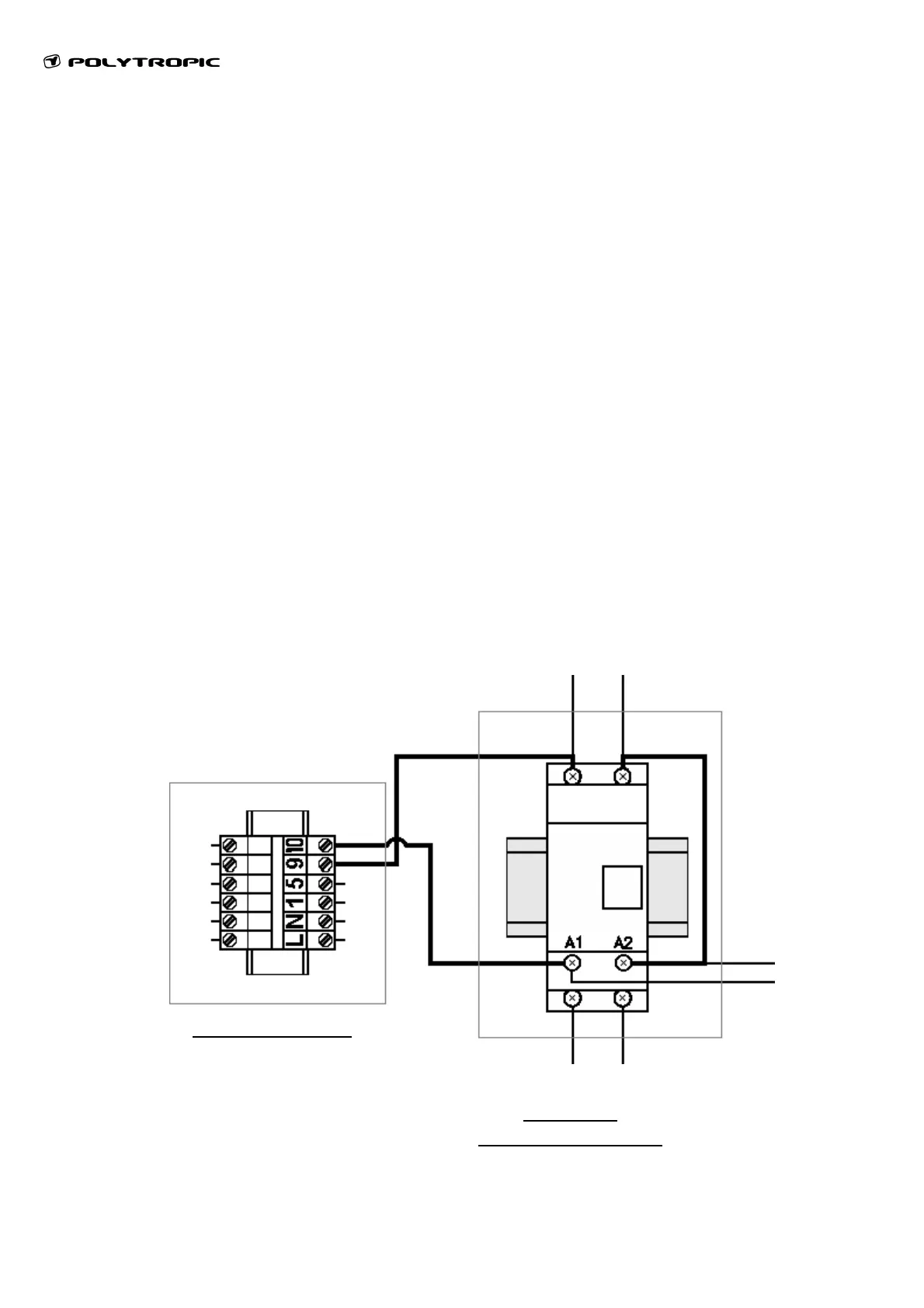

Alimentación 230V
de la bomba de filtración
A la bomba de filtración
Control 230V
de la bomba
de filtración
Panel de R-PAC
Contactor
bomba de filtración
Cable A
Cable B
Cable C
