Polytropic PAC 22 - Page 12

- 12 -

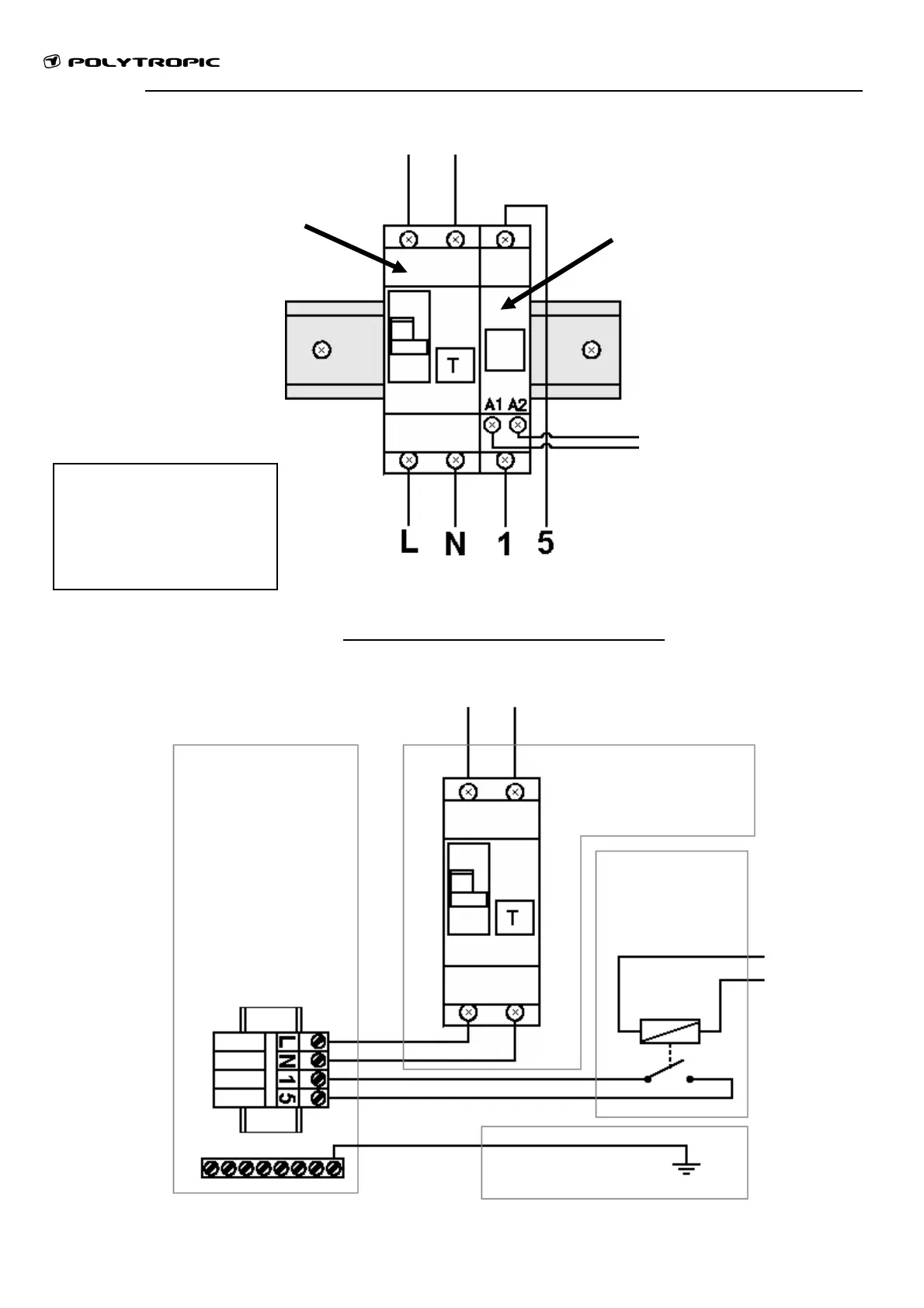

Branchement de la PAC Monophasée dans le tableau électrique de la piscine
Schéma explicatif de branchement
Alimentation électrique
de la PAC
Branchements sur la PAC
Relais piloté
par l’horloge
de la piscine
Alimentation 230V
Bornier de la PAC Disjoncteur
tête de ligne
Relai NO
Contact sec
Terre générale
Alimentation
230V
de la pompe
de filtration
Disjoncteur
différentiel
Alimentation
230V
de la pompe
de filtration
Un coffret contenant
tous ces éléments
est disponible en
option sur demande.
