Polytropic PAC 22 - Page 60

- 60 -

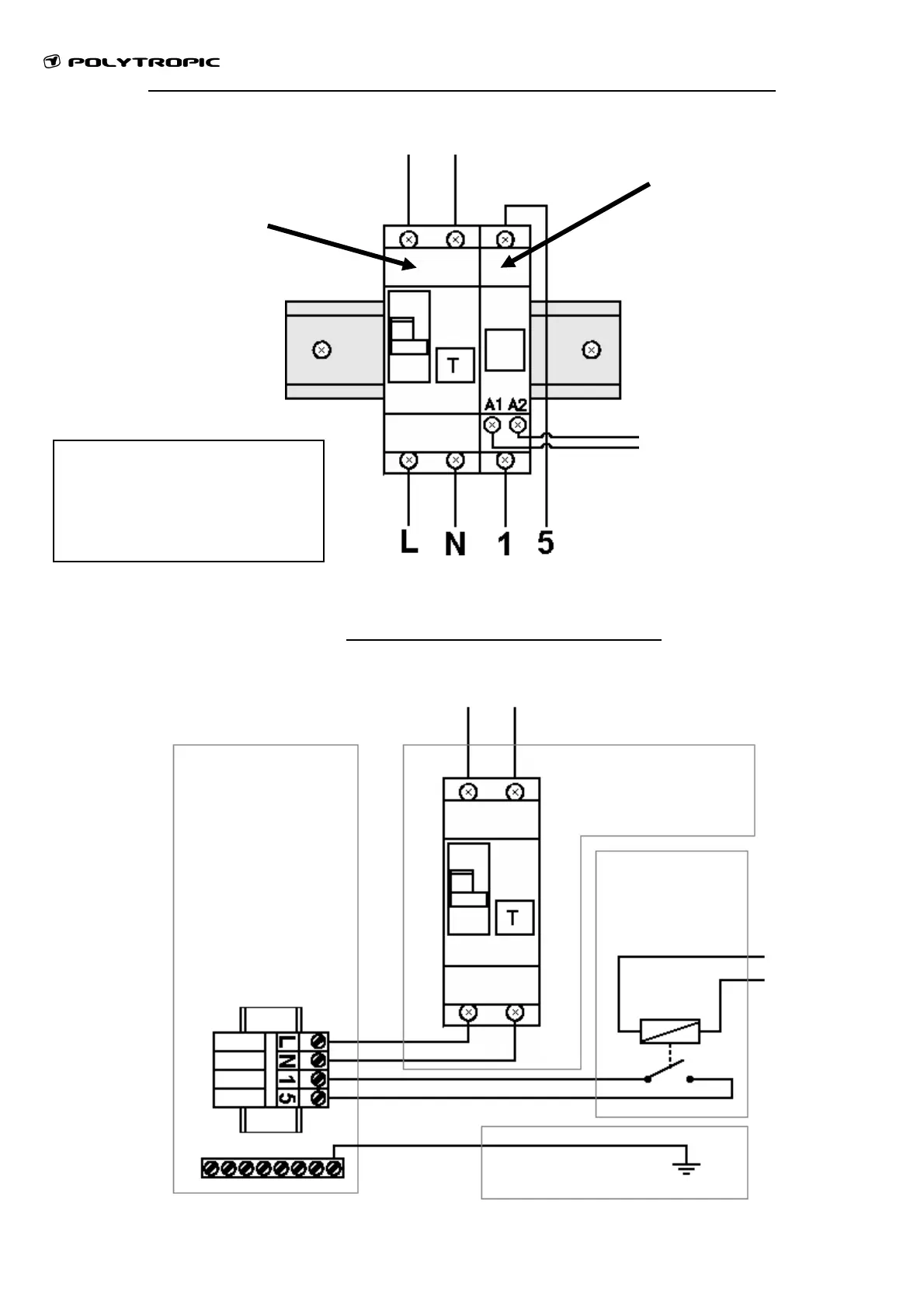

Conexión eléctrica de la PAC monofásica en el cuadro de la piscina
Diagrama eléctrico de conexiones
Alimentación eléctrica de
la bomba de calor
Contactor
controlado por
el temporizador
de la piscina
Bomba de calor conexión eléctrica
Alimentación 230V
Tierra general
Panel de conexión
de la piscina
Protección de
línea
Contactor
norrmalmente
abierto
Alimentación
230V
de la bomba
de filtración
Protección y
disyuntor de
corrie
nte residual.
Alimentación
230V
de la bomba
de filtración
Un estuche que contiene
todos estos elementos es
opcional y está disponible
bajo demanda.
