14
DE
Für 200/208/220/230/240 VAC der Einstellungsbereich des
Parameters 3 wird von -7V bis -24V der nominalen Spannung
eingestellt.
Für Modelle 100/110/115/120/127 VAC der Einstellungsbereich des
Parameters 3 wird von -3V bis -12V der nominalen Spannung
eingestellt.

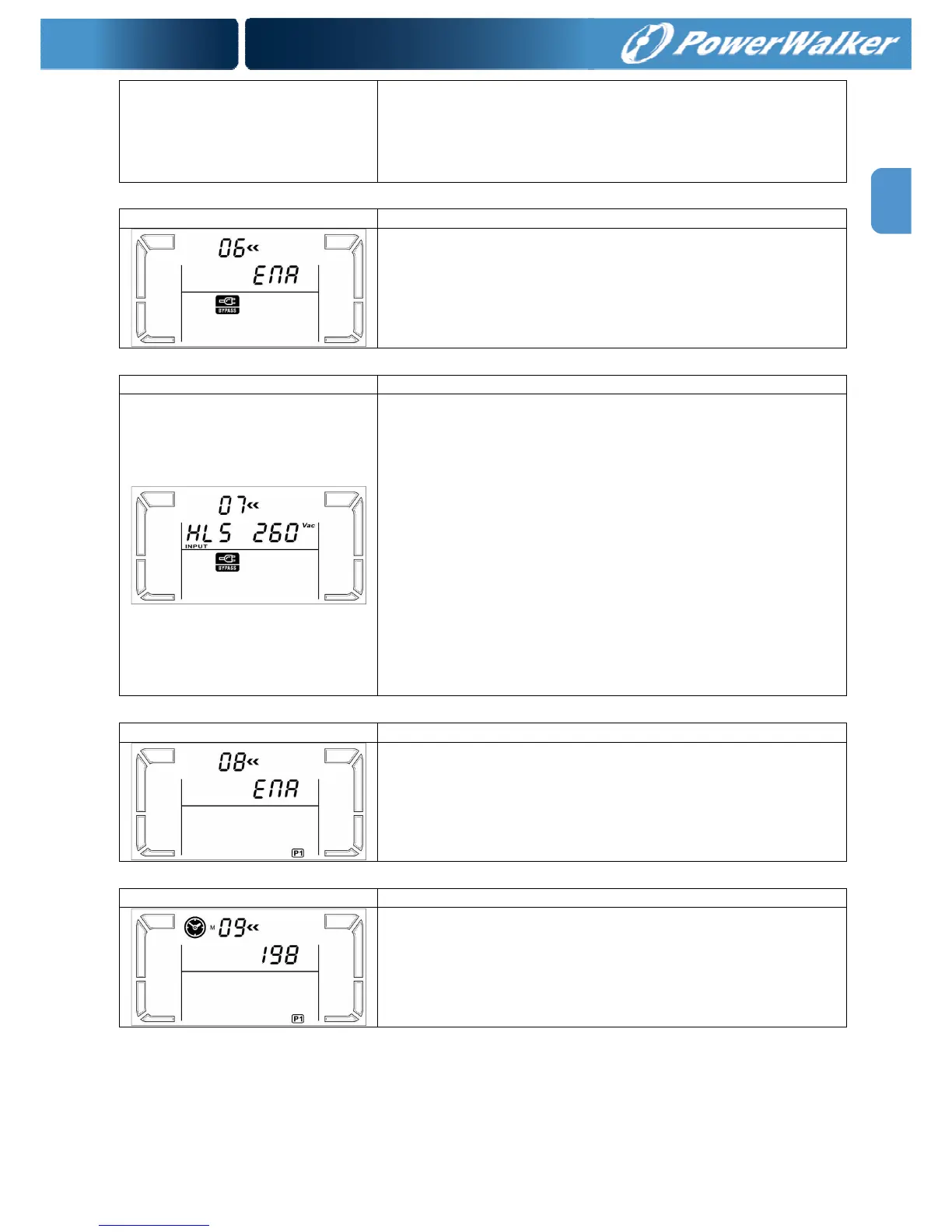

06: Bypass aktivieren/deaktivieren wenn das UPS abgestellt ist
Interface
Einstellung
Parameter 3:
Aktiviert oder deaktiviert die Bypass-Funktion. Sie
können folgende Optionen einstellen:
ENA: Bypass aktiviert
DIS: Bypass deaktiviert
07: Bypass Spannungsbereicheinstellung
Interface
Einstellung
Parameter 2 & 3:
Stellen Sie die tolerable Höchst- und
Niedrigspannung für den Bypass-Modus durch drücken der Down-
oder Up-Taste ein.
HLS: Bypass höchster Spannungspunkt
Modelle 200/208/220/230/240 VAC:
230-264: Einstellung des Parameters 3 von 230V Wechselstrom
bis 264V Wechselstrom.
Modelle 100/110/115/120/127 VAC:
120-132: Einstellung des Parameters 3 von 120V Wechselstrom
bis 132V Wechselstrom
LLS: Bypass niedrigster Spannungspunkt
Modelle 200/208/220/230/240 VAC:
170-220: Einstellung des Parameters 3 von 170V Wechselstrom
bis 220V Wechselstrom
Modelle 100/110/115/120/127 VAC:
85-115: Einstellung des Parameters 3 von 85V Wechselstrom bis
115V Wechselstrom
.
08: Programmierbare Steckdosen aktivieren/deaktivieren
Interface
Einstellung
Parameter 3:
aktivieren/deaktivieren programmierbare
Steckdosen.
ENA: programmierbare Steckdosen aktivieren
DIS: programmierbare Steckdosen deaktivieren
09: Programmierbare Steckdosen Einstellungen
Interface
Einstellung
Parameter 3:
Einstellung des Laufzeitlimits der programmierbare
Steckdosen.
0-999: Einstellung des Laufzeitlimits von 0-999 Minuten, für
eingesteckte Geräte mit niedriger Ausfallsicherheit.
