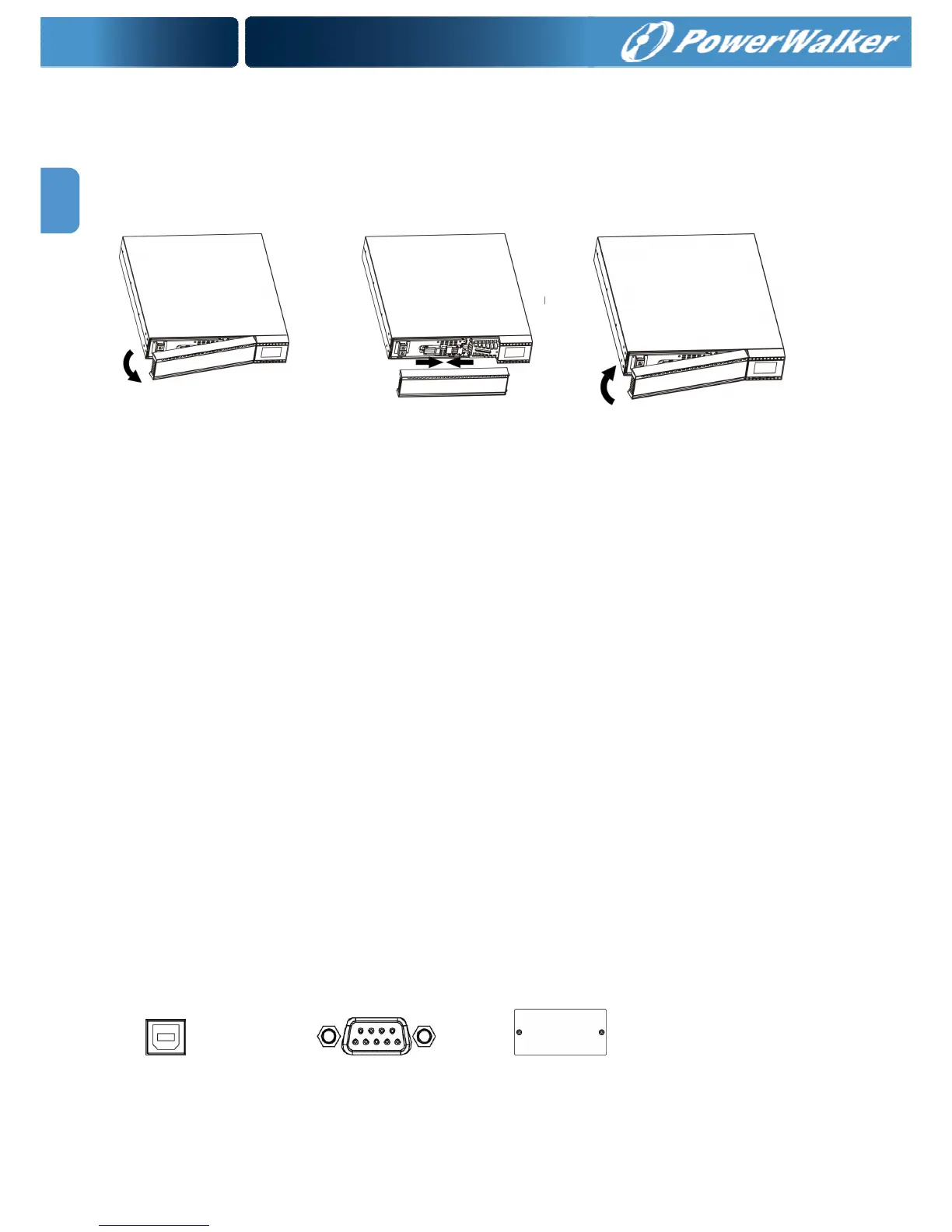

Rimuovere il pannello anteriore. Collegare l'ingresso AC e
ricollegare i cavi della batteria
Installare nuovamente il pannello
anteriore sull'unità
Fase 2: Connessione d’ingresso UPS
Collegare l'UPS alla presa a parete con massa terra. Evitare l'uso di prolunghe.
Per modello con 208/220/230/240VAC: il cavo è inserito nell'imballo dell’UPS.
Per modello con 110/115/120/127VAC: il cavo è inserito direttamente nell’UPS. La spina è
tipo NEMA 5-15P per 1K e 1K-L, NEMA 5-20P per modelli 2K e 2KL.
Nota: Per modelli a bassa tensione. Controllare che il pannello LCD non è illuminato, o se
illuminato segnalando il difetto di connessione. L’illuminazione avviene quando la presa non è
appropriata alla connessione dell’UPS. Fare riferimento alla sezione di analisi guasti.
Fase 3: Connessione dell’UPS in uscita
Le prese di uscita sono di due tipi: prese programmabili e prese generali. I carichi non
critici, possono essere collegati alle prese programmabili, mentre I carichi critici alle
prese generali. L’UPS è programmabile: tempo più lungo per I carichi critici, tempo più
corto per i carichi non critici.
Per UPS 3K, per accedere ai terminali d’ingresso e uscita, seguire le configurazioni sotto
indicate:
a) Rimuovere il piccolo coperchio del blocco terminale interessato, nel panello posteriore
b) Si consiglia di utilizzare il cavo tipo: AWG14 oppure 2.1mm
2
, mentre per le
connessioni tipo NEMA, utilizzare cavo: AWG12-10 oppure 3.3mm
2
- 5.3mm
2
.
c) Al termine dei collegamenti, controllare che I cavi siamo ben fissati.
d) Riporre il piccolo coperchio, nella parte posteriore dell’UPS.
Fase 4: Connettori di comunicazione
Porta di comunicazione:
Porta USB Porta RS-232 Slot Intelligente
Per tenere controllato l’UPS, tramite PC, collegare il cavo di comunicazione dal PC a una
porta USB/RS-232. Con il software istallato nel PC, è possibile programmare l’accensione e
spegnimento dell’UPS, monitorando dal PC la condizione dell’UPS.
