2-DRAHT MESSUMFORMER
MIT HART
®
PROTOKOLL
PRetop 5335
Inhaltsverzeichnis
Sicherheitsinstruktion......................................................... 44
Konformitätserklärung........................................................ 45
Verwendung........................................................................ 46
Technische Merkmale......................................................... 46
Montage / Installation......................................................... 46
Anwendungen .................................................................... 47
Bestellangaben................................................................... 48
Elektrische Daten ............................................................... 48
Anschlüsse......................................................................... 52
Blockdiagramm.................................................................. 53
Programmierung................................................................. 54
Parallelanschluss von Signalgebern (Multidrop)................ 56
Abmessungen .................................................................... 56
Appendix:
FM Control Drawing No. 5300Q502 .................................. 58
CSA Installation Drawing No. 533XQC03.......................... 62
43

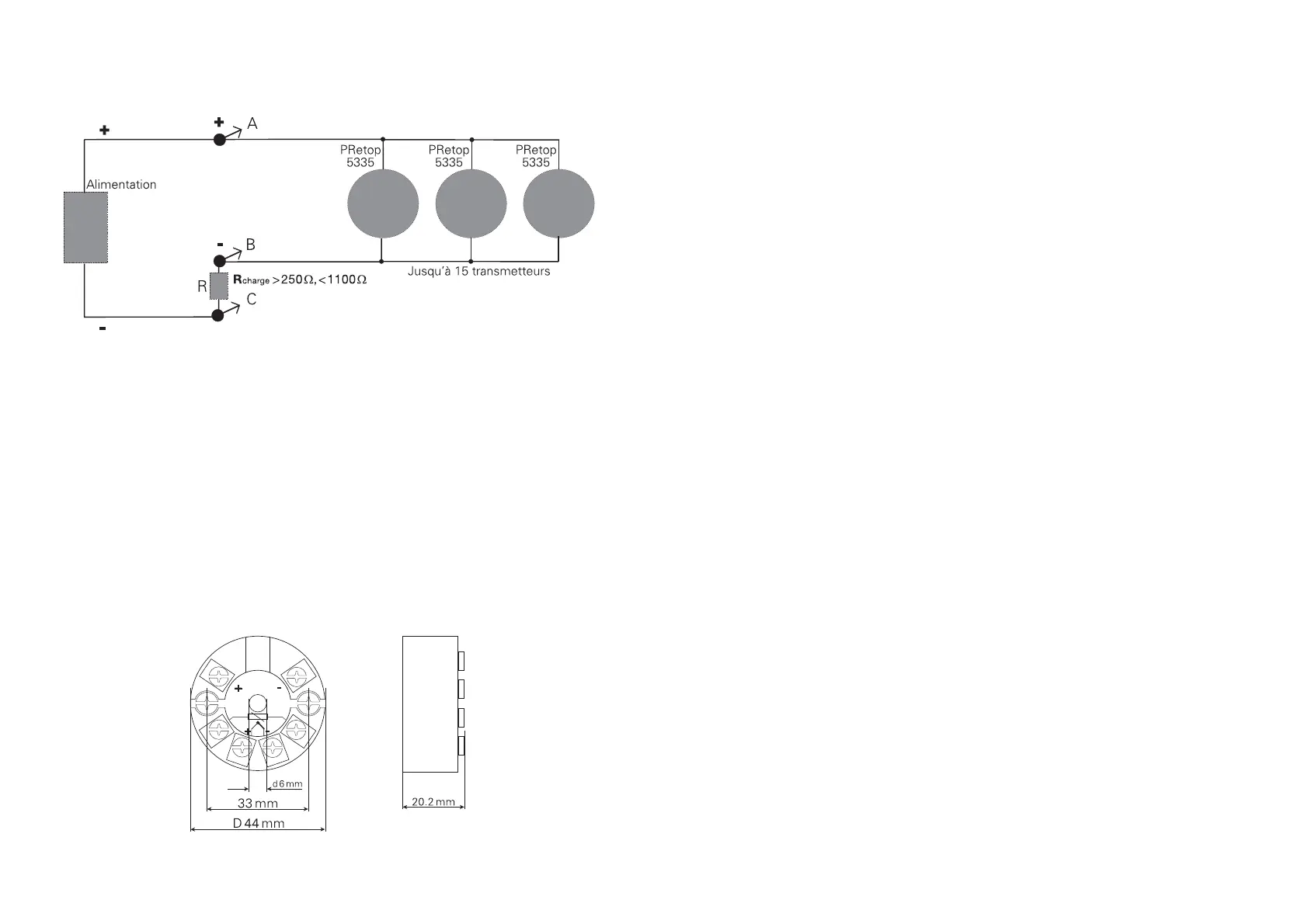

Raccordement des transmetteurs
en multi-addressage :
Le communicateur HART
®
ou le modem peuvent être connectés sur les points
AB ou sur les points BC.
Pour la communication digitale HART
®
de 2-fils, les sorties de 15 transmetteurs
au maximum peuvent être connectés en parallèle.
Chaque transmetteur sera doté d’un numéro unique entre 1 et 15. Si 2 transmet-
teurs ont le même numéro, tous les deux seront ignorés. Programmés pour
multi-addressage, les sorties des transmetteurs seront bloquées à 4 mA, et le
courant max. dans la boucle sera donc de 60 mA.
La communication se fait ensuite soit avec le communicateur HART
®
ou le
modem HART
®
.
Le logiciel PReset peut configurer le transmetteur individuel en multi-addressage
et lui donner un addressage unique.
Dimensions mécaniques :
42
