PR electronics PRetop 5335 - English

2-WIRE TRANSMITTER
WITH HART
®
PROTOCOL
PRetop 5335
CONTENTS
Safety instructions.............................................................. 16
Declaration of Conformity.................................................. 17
Application ......................................................................... 18
Technical characteristics.................................................... 18
Mounting / installation........................................................ 18
Applications........................................................................ 19
Order .................................................................................. 20
Electrical specifications...................................................... 20
Connections....................................................................... 24
Block diagram.................................................................... 25
Programming...................................................................... 26
Connection of transmitters in multidrop mode.................. 28
Mechanical specifications.................................................. 28
Appendix:
FM Control Drawing No. 5300Q502 .................................. 58
CSA Installation Drawing No. 533XQC03.......................... 62
15

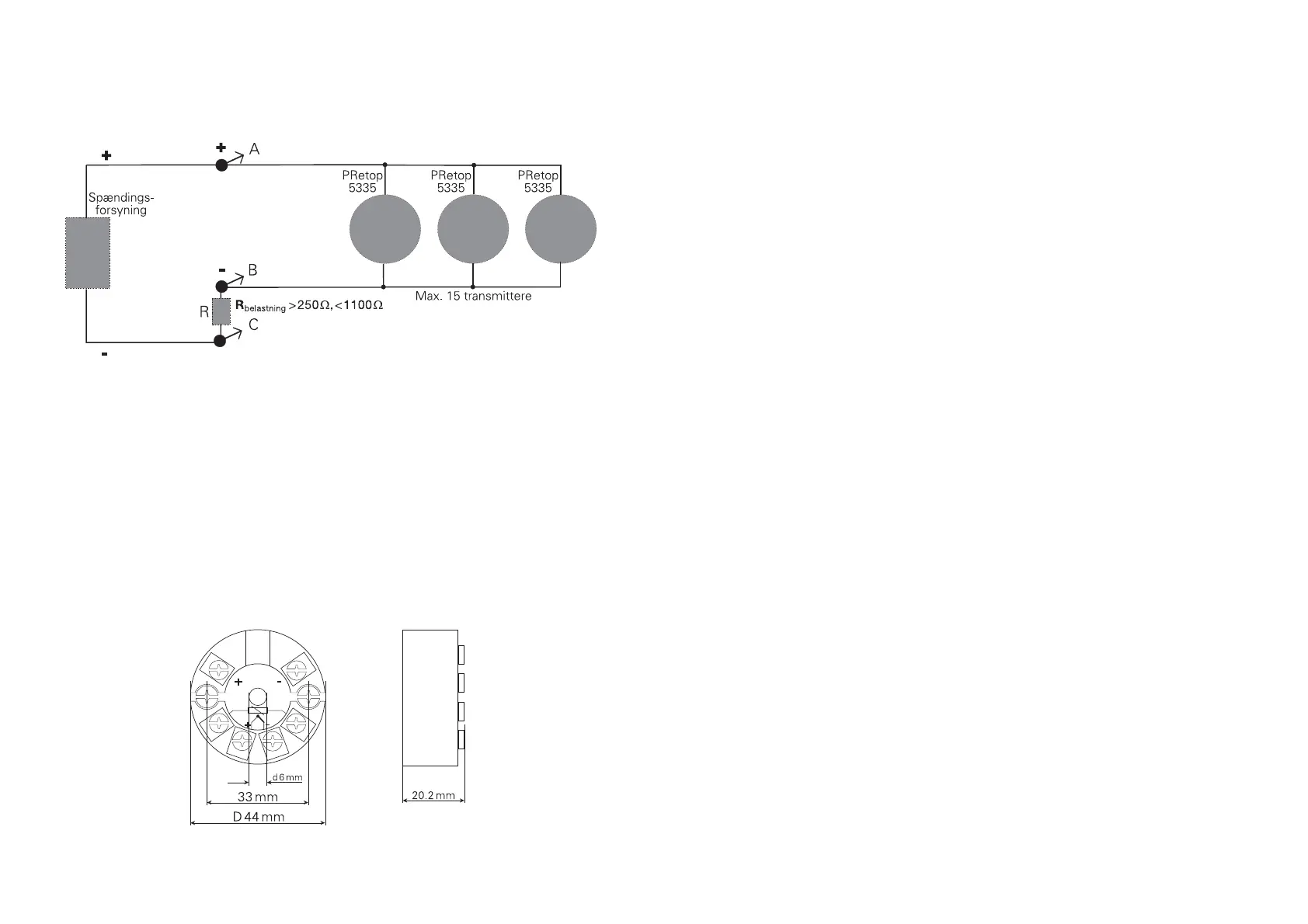

Forbindelse af transmittere i multidrop:
HART
®
kommunikatoren eller PC-modem kan tilsluttes over punkterne AB eller
BC.
Udgangene på op til 15 transmittere kan parallelforbindes for digital HART
®
-
kommunikation på 2-ledere.
Hver transmitter skal, inden den tilsluttes, konfigureres med et unikt nummer fra
1 - 15. Hvis 2 transmittere konfigureres med samme nummer, ses der bort
fra begge. Transmitterne skal programmeres til multidrop mode (med et fast
udgangssignal på 4 mA). Den maksimale strøm i sløjfen kan dermed blive 60
mA.
Kommunikationen kan foregå via HART
®
kommunikator eller HART
®
modem.
PReset PC konfigurationssoftwaren kan konfigurere den enkelte transmitter til
multidrop mode og tildele en unik polling adresse.
Mekaniske specifikationer:
14
