Pro-Form 365p Treadmill Manuale D'Istruzioni

7
65
43
44
104
45
43
44
45
40
117
56
Foro
Largo
Sostegno
5
46
38
52
50
47
Foro Largo
48
49
4
40
5a
5b
Laccio
Laccio
65
40
3
55
96
Foro
54
104
9
59

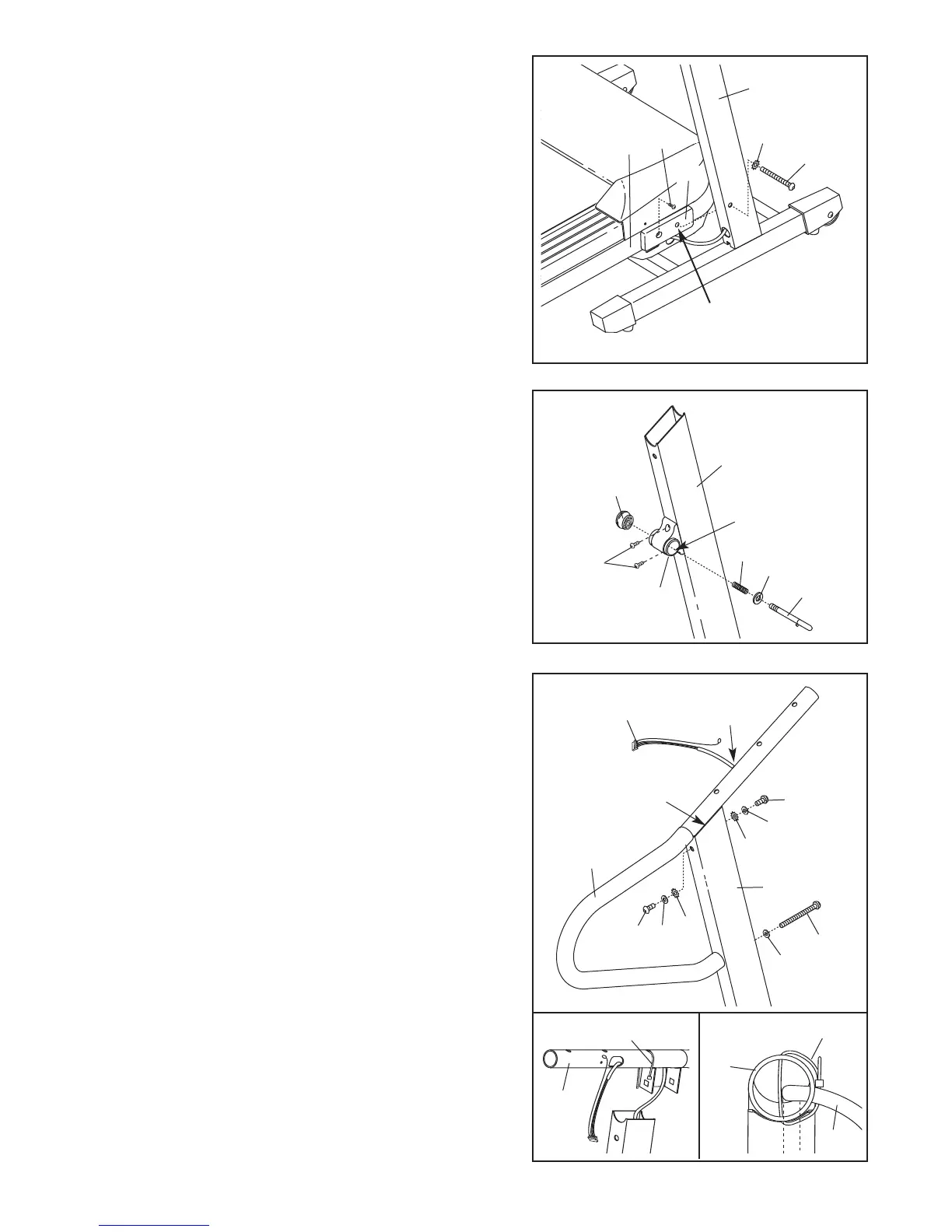

5. Infilare il Filo Bardato (65) verso sopra nel sostegno sul
un dei Corrimani (40) e farlo uscire dal foro grande sul
lato sinistro. (Nota: Potrebbe essere d’aiuto l’uso di pinze
appuntite per tirare il Filo Bardato fuori dal foro.)
Rimuovere qualsiasi laccio di plastica dal sostengo.
Inserire il sostegno sul Corrimano (40) sull’estremità su-
periore del Montante Destro (104). Attaccare il
Corrimano destro con due Bulloni da 1” (43), due
Rondelle da 1/4” (44), due Rondelle a Stella da 1/4” (45)
un Bullone da 4” (117), e una Rondella da 5/16” (56)
come mostrato.
Non stringere ancora i Bulloni.
Vedere il disegno 5a. Inserire l’incluso laccio in nailon at-
traverso il foro indicato nel Corrimano (40).
Vedere il disegno 5b. Guardare nel Corrimano (40) e as
-
sicurarsi che il Filo Bardato (65) sia stato bloccato al lato
mostrato. Stringere il laccio in nailon e tagliare l’eccesso
dall’estremità.
Attaccare l’altro Corrimano (non raffigurato) nelle stesso
modo. Nota: potrebbe essere necessario di inclinare il
Corrimano al un lato quando inserire il sostegno. Non
c’è un fili bardato nell’altro montante.
4. Attaccare la Scatola Chiusura (46) al Montante Sinistro
(47) con due Viti da 3/4” (38). Assicurarsi che il foro largo
nella Scatola Chiusura sia sul lato mostrato.
Rimuovere la Manopola Chiusura (48) dal Perno
Chiusura (52). Assicurarsi che il Collare Perno Chiusura
(49) e la Molla (50) siano sul Perno Chiusura. Inserire il
Perno Chiusura nella Scatola Chiusura (46), e poi riavvi-
tare la Manopola Chiusura sul Perno Chiusura.
3. Aprire la busta parti B. Tenere uno Spaziatore
Montante (59) al un lato del Telaio (96) come mostrato.
I
nserire un Bullone da 3 1/2” (54) nel foro indicato nel
Spaziatore Montante e nel Telaio. Stringere una Vite Tek
d
a 3/4” (9) nel Spaziatore Montante e nel Telaio.
Rimovere il Bullone da 3 1/2”. Ripetere sul lato sinistro
del Telaio.
Avere una seconda persona sollevare l’estremità ante-
riore del Telaio (96). Inserire un Bullone da 3 1/2” (54)
con una Rondella a Stella da 3/8” (55) nel Montante
Destro (104) e nello Spaziatore Montante (59), e avvitare
il Bullone nel Telaio.
Non stringere troppo il Bullone.
Ripetere sul lato sinistro del Telaio.
