MONTAGGIO
l
montaggio richiede due persone.
P
osizionare il tapis roulant in un’area sgombra e rimuovere il materiale di im-
ballaggio. Non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il dietro del nastro scorre-
vole del tapis roulant è coperto da un lubrificante ad alta esecuzione. Durante il trasporto, una piccola quantità di
lubrificante potrebbe essersi trasferita sulla parte superiore del nastro scorrevole e sul cartone. Questa è una con-
dizione normale e non ha effetto alcuno sulla prestazione del tapis roulant. Se ci fosse del lubrificante sulla parte
superiore del tapis roulant, semplicemente pulire con un panno morbido e un detergente dolce e non-abrasivo.

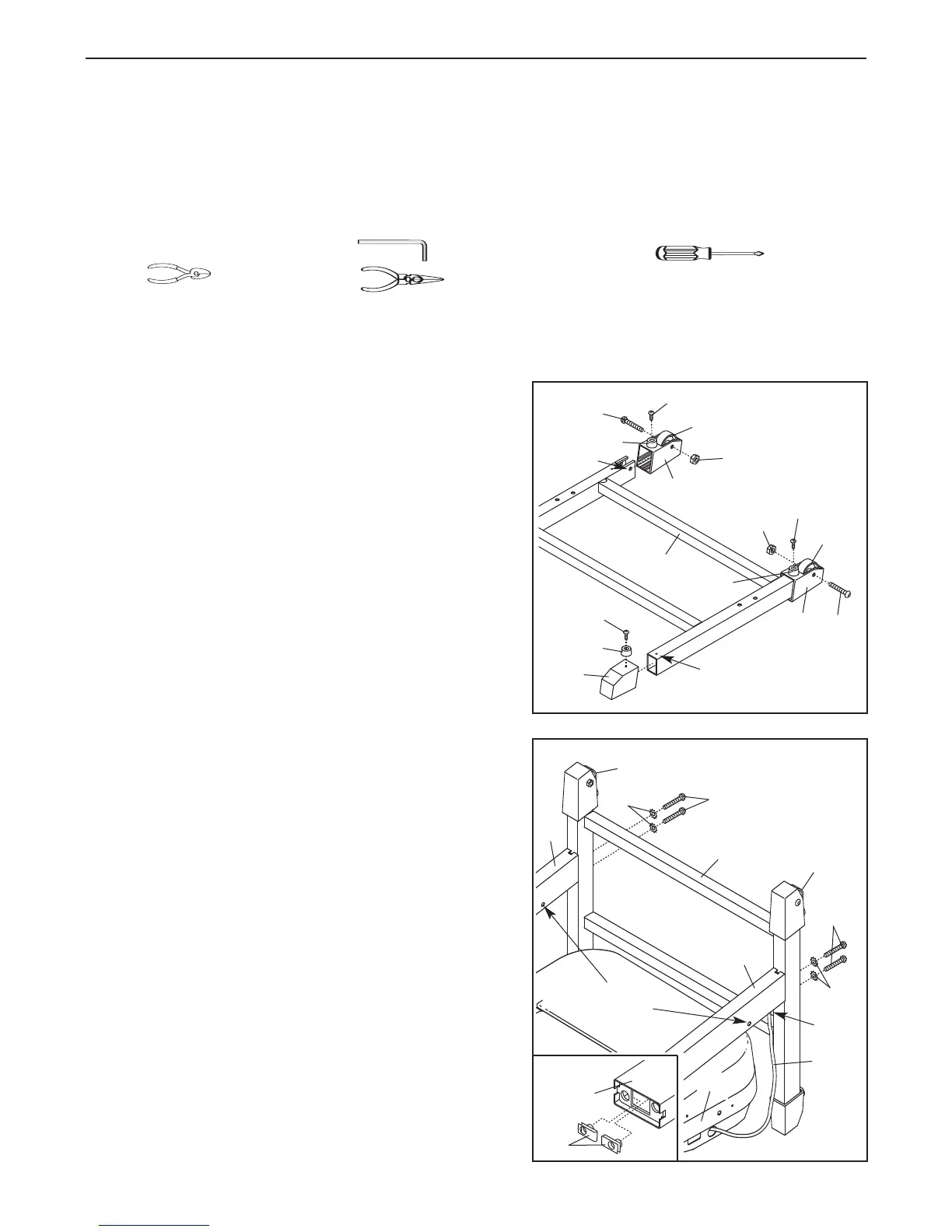

Il montaggio richiede le incluse chiavi esagonali , e un vostro cacciavite a croce , delle pinze
taglia fili e delle pinze a punta . .
Per l’identificazione della ferramenta usata nel montaggio, fare riferimento al DIAGRAMMA IDENTIFICA-
ZIONE PARTI nel centro di questo manuale. Nota: La ferramenta per il montaggio ed altre piccole parti
sono state impacchettate in buste separate. Non aprire queste buste finché le istruzioni dicono di farlo.
60
73
Foro Piccolo
75
61
73
63
62
Foro
Bullone
15
79
60
63
60
1
Fori
Girevoli
79
63
63
58
57
47
58
57
2a
74
104
6
104
2
61
15
62
73
96
Foro
Rotondo
65
1. Assicurarsi che il cavo elettrico sia disinserito dalla
presa.
Collocare la Base (79) nella posizione mostrata, con gli
indicati fori piccoli in alto (solo uno dei fori piccoli è raffi-
gurato). Posizionare una Ruota (63) in ciascuna Scatola
Ruota (62) e far scivolare le due Scatole Ruota sulle
estremità della Base che hanno i fori bulloni.
Aprire la busta parti A. Attaccare una Ruota (63) a cia-
scuna delle Scatole Ruota (62) con un Bullone da 2 1/2”
(61) e un Dado Perno Motore (15). Assicurarsi che i
Dadi Perni Motore siano sui lati mostrati; non strin-
gere troppo i Bulloni.
Far scivolare i due Cappucci Base (75) sulle altre estre-
mità della Base (79) (solo uno dei Cappucci Base è raffi-
gurato). Attaccare i quattro Gommino Base (73) ai
Cappucci Base e alle Scatole Ruota (62) con quattro Viti
Tek da 1 1/4” (60).
2. Sollevare la Base (79) nella posizione verticale, e te-
nerla vicino al Telaio (96) del tapis roulant come mo
-
strato. Assicurarsi che le Ruote (63) siano nella posi-
zione indicata.
Identificare il Montante Destro (104), il quale ha un largo
foro rotondo nel luogo indicato. Infilare il Filo Bardato (65)
nel foro ed estrarlo dalla cima del Corrimano Destro.
Assicurarsi che ci siano due Dadi a U (74) nell’estremità
inferiore del Corrimano Destro (vedere il disegno 2a).
Tenere il Corrimano Destro contro la Base (79) come mo
-
strato. Assicurarsi che il Corrimano Destro sia orien-
tato in modo tale che il foro girevole sia nella posi-
zione mostrata. Avvitare manualmente due Bulloni da 3”
(58) con due Rondelle a Stella da 5/16” (57) nel fondo
della Base e nell’estremità inferiore del Corrimano Destro.
Attaccare il Montante Sinistro (47) alla Base (79) nello
stesso modo. Nota: Non c’è un filo bardato nel Montante
Sinistro.
Con l’aiuto di una seconda persona, sollevare i Montanti
(47, 104) in posizione verticale.
