MONTAŻ
Do montażu potrzebne są dwie osoby. Umieść bieżnię z dala od innych przedmiotów i zdejmij wszystkie materiały
p
akunkowe. Nie należy wyrzucać opakowania, dopóki montaż nie zostanie zakończony. Uwaga: Taśma jest od
spodu pokryta wysokiej jakości smarem. Podczas transportu niewielkie ilości smaru mogą przedostać się na wierzch
taśmy lub do kartonu. Jest to zjawisko normalne i nie ma wpływu na działanie bieżni. Jeśli na taśmie znajduje się
smar, wystarczy wytrzeć taśmę miękką szmatką i łagodnym środkiem czyszczącym bez właściwości ściernych.
Do montażu potrzebne są dołączone do bieżni klucze imbusowe oraz własny śrubokręt
krzyżakowy , nożyce do cięcia drutu i ostro zakończone szczypce .
W identyfikacji części niezbędnych do montażu przydatna będzie TABELA IDENTYFIKACYJNA CZĘŚCI
zamieszczona wewnątrz niniejszej instrukcji. Uwaga: Części do montażu i inne małe elementy są zapako-
wane w oddzielne torebki. Torebki należy otwierać dopiero wtedy, gdy nakaże to odpowiednia instrukcja.
60
73
Mały otwór
75
61
73
63
62
Otwór
na śrubę
15
79
60
63
60
1
Otwory
na osie
79
63
63
58
57
47
58
57
65
2a
74
104
6
104
2
61
15
62
73
96
Okrągły
otwór
1. Upewnij się, że kabel zasilający jest odłączony
od gniazdka.

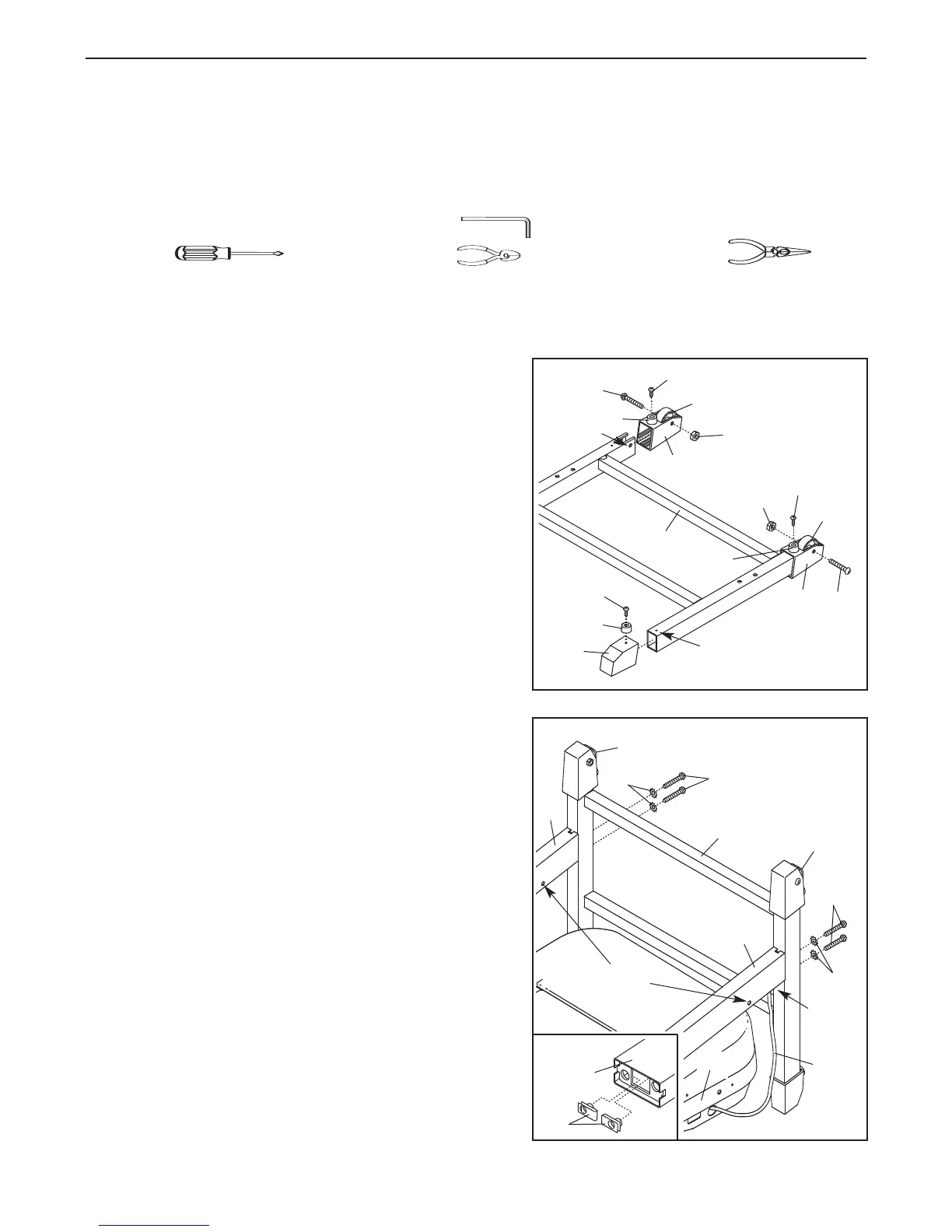

Umieść podstawę (79) w pozycji przedstawionej na rysunku,
tak aby wskazane małe otwory znalazły się na górze (na
rysunki widoczny jest tylko jeden mały otwór). Umieść
kółka (63) w poszczególnych oprawach kółek (62) i wsuń
oprawy kółek do końców podstawy wyposażonych w otwory
na śruby.
Otwórz torebkę z częściami A. Przymocuj kółka
(63) do opraw kółek (62) za pomocą śrub 2 1/2” (61)
i nakrętek osi silnika (15). Upewnij się, że nakrętki
osi silnika znajdują się po stronie przedstawionej
na rysunku; nie dokręcaj śrub zbyt mocno.
Nasuń dwie nakrywki podstawy (75) na przeciwległe końce
podstawy (79) (na rysunku przedstawiono tylko jedną
nakrywkę podstawy). Przymocuj cztery podkładki (73)
do nakrywek podstawy i opraw kółek (62) za pomocą
czterech wkrętów Tek 1 1/4” (60).
2. Podnieś podstawę (79) do pionu i przytrzymaj ją
w pobliżu ramy bieżni (96) w sposób przedstawiony
na rysunku. Upewnij się że kółka (63) znajdują się
we wskazanych położeniach.
Znajdź prawą kolumnę (104), która ma duży okrągły otwór
we wskazanym miejscu. Poprowadź wiązkę przewodów
(65) przez otwór do górnej części prawej kolumny. Upewnij
się, że na dolnym końcu prawej kolumny znajdują się dwie
nakrętki w kształcie litery U (74) (patrz rysunek 2a).
Przytrzymaj prawą kolumnę przy podstawie (79) w sposób
przedstawiony na rysunku. Prawa kolumna powinna być
ustawiona tak, aby otwór na oś znajdował się
we wskazanym położeniu.Ręcznie przykręć dwie śruby 3”
(58) z dwiema podkładkami odginanymi 5/16” (57)
do spodu podstawy i dolnego końca prawej kolumny.
W ten sam sposób przymocuj lewą kolumnę (47) do
podstawy (79). Uwaga: W lewej kolumnie nie ma
wiązki przewodów.
Ostrożnie, z pomocą drugiej osoby, podnieś kolumny
(47, 104) do pozycji pionowej.
