9. Przed użyciem bieżni upewnij się, że wszystkie elementy są dobrze przykręcone. Uwaga: Do bieżni
mogą być dołączone dodatkowe elementy połączeniowe. Dołączone klucze imbusowe należy przechowywać w
bezpiecznym miejscu. Duży klucz imbusowy służy do regulacji taśmy (patrz strona 17). Aby uniknąć
uszkodzenia podłogi lub dywanu, podłóż matę pod bieżnię.
5
67
84
65
40
8
Opaska
Opaska

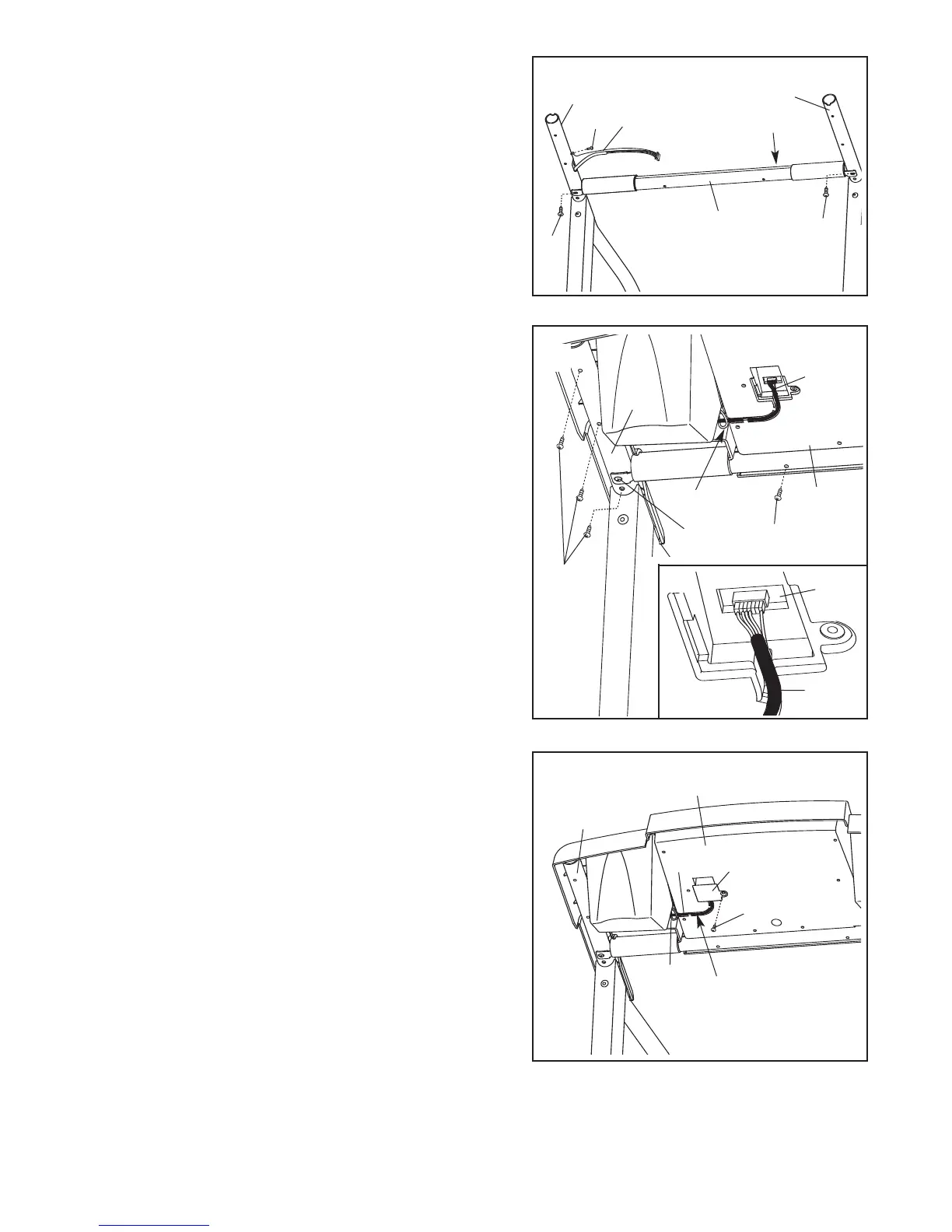

7. Umieść podstawę konsoli (67) na prawej poręczy (40)
i na lewej poręczy (nie przedstawiono na rysunku).
Wprowadź wiązkę przewodów (65) przez wskazaną
nylonową opaskę do podstawy konsoli (67). Następnie
dotknij prawej poręczy (40), aby usunąć ewentualne
ładunki elektrostatyczne.
Patrz rysunek 7a. Odszukaj
złącze na końcu wiązki przewodów. Wsuń złącze do
czerwonego gniazda pod konsolą (69). Złącze powinno
łatwo wchodzić do gniazda i zatrzasnąć się. Jeśli złącze
nie wchodzi do gniazdka i się nie zatrzaskuje, obróć je i
wtedy umieść w gnieździe. Nieprawidłowe włożenie
złącza do gniazda może spowodować uszkodzenie
konsoli po włączeniu zasilania.
Odszukaj wkręty 3/4” (38); uważaj, by nie pomylić
wkrętów 3/4” z wkrętem 1/2” (5). Przymocuj podstawę
konsoli (67) do prawej poręczy (40) i do lewej poręczy
(nie przedstawiono na rysunku) za pomocą ośmiu wkrętów
3/4” (na rysunku przedstawiono tylko cztery wkręty). PRZED
OSTATECZNYM DOKRĘCENIEM WKRĘTÓW WSTĘPNIE
WKRĘā WSZYSTKIE OSIEM SZTUK. NIE DOKRĘCAJ
WKRĘTÓW ZA MOCNO.
Dokręć wkręty do poprzeczki (37).
8. Wciśnij wiązkę przewodów (65) do rowka z tyłu podstawy
konsoli (67). Uwaga: Na wiązce przewodów może
znajdować się walec uniemożliwiający wprowadzenie jej
do rowka. Wciśnij wiązkę do rowka na tyle, na ile jest to
możliwe.
Wprowadź naddatek wiązki przewodów (65) do dużego
otworu z boku prawej poręczy (40). Mocno zapnij
nylonową opaskę, aby uniemożliwić wysuwanie się
wiązki przewodów. Następnie odetnij koniec nylonowej
opaski.
Przymocuj klapkę dostępową (84) do podstawy konsoli (67)
za pomocą wkrętu 1/2” (5).
Dokręć, ale nie za mocno, śruby użyte w kroku 5.
Z pomocą drugiej osoby opuść kolumny, a następnie
65
67
7a
65
69
7
40
6. Przymocuj koniec przewodu uziemiającego do małego
otworu z boku prawej poręczy (40), używając srebrnego
wkrętu uziemiającego (66).
Otwórz torebkę z częściami C. Przymocuj poprzeczkę
(39) do prawej poręczy (40) i do lewej poręczy (40) za
pomocą dwóch wkrętów do poprzeczki (37). Jeszcze
nie dokręcaj wkrętów do poprzeczki. Upewnij się,
ż
e prostokątny otwór w poprzeczce znajduje się po
wskazanej stronie.
6
8
P
rzewód
uziemiający
Otwór
66
39
40
40
37
3
7
Schemat toru
37
38
38
