8
Kleines
Loch
71

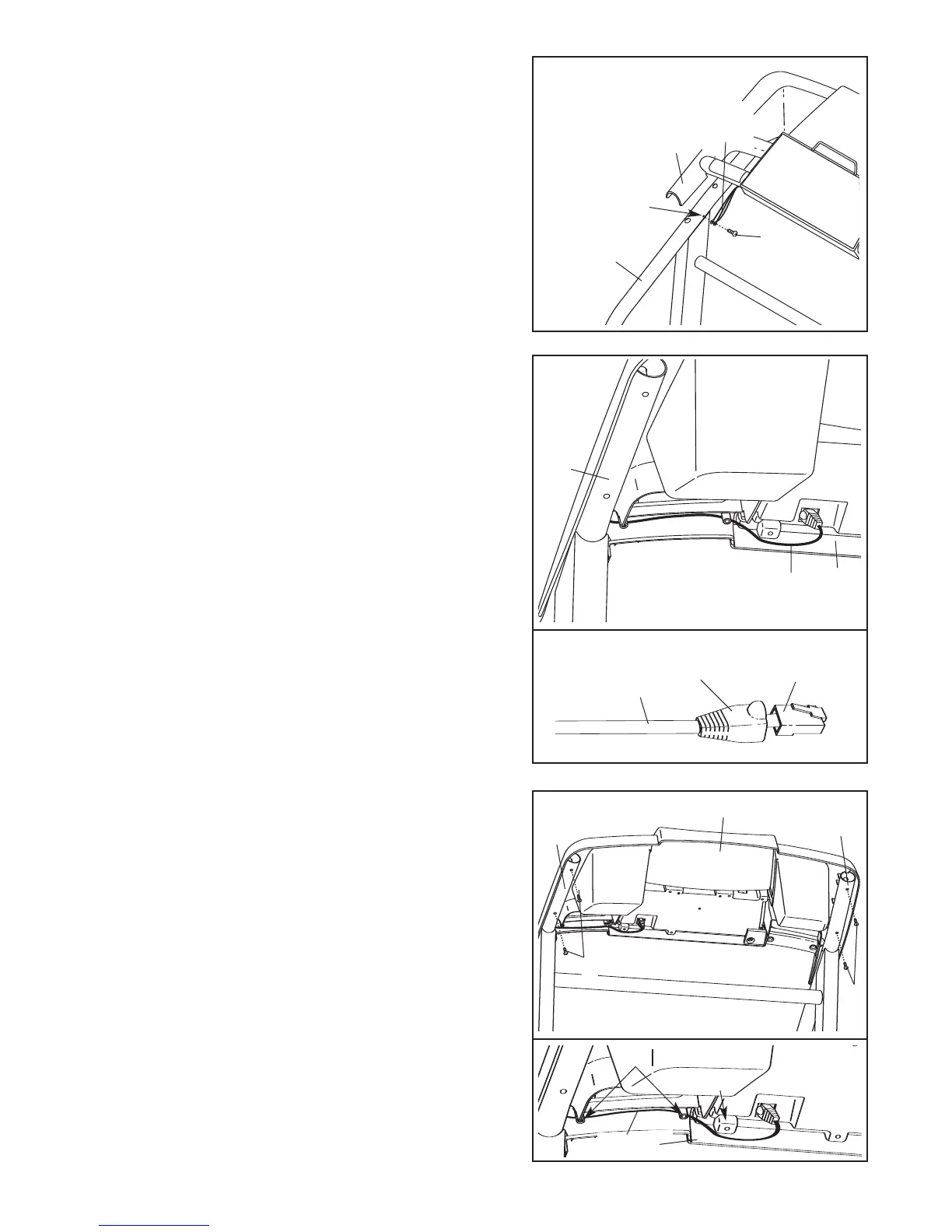

4. Halten Sie die Computerbasis (47) an die linke
Haltestange (71). Befestigen Sie die Enden der
E
rdungskabel mit der silbernen Erdungsschraube (75) in
dem kleinen, markierten Loch in der linken Haltestange.
47
75
E
rdungs
-
kabel
42
5. Berühren Sie die rechte Haltestange (72), um mögli-
che elektrostatische Aufladung abzuleiten. Ziehen Sie
die Hülse vom Anschlussstecker weg, so wie in der
Nebenzeichnung gezeigt. Stecken Sie dann das Ende
des Pfostenkabels (42) in die Buchse an der Unterseite
der Computerbasis (47).
Der Anschlussstecker sollte
sich leicht in die Buchse einführen lassen und dort
einschnappen. Wenn sich Anschlussstecker nicht leicht
in die Buchse einführen lässt und dort einschnappt, dre-
hen Sie den Anschlussstecker und führen Sie ihn dann
ein. Schieben Sie dann die Hülse wieder auf den
Anschlussstecker.
72
47
4
5
47
6. Setzen Sie die Computerbasis (47) auf die Haltestangen
(71, 72). Befestigen Sie die Computerbasis mit vier 3/4”
Schrauben (2).
Drehen Sie alle vier Schrauben hinein,
bevor Sie diese fest anziehen; ziehen Sie die
Schrauben nicht zu fest an.
Sehen Sie sich die untere Abbildung an. Das
Pfostenkabel (42) muss unter den beiden runden
Stützen (A) her geführt werden. Drücken Sie nun das
Pfostenkabel in den Schlitz zwischen der eckigen Stütze
(B) und der Computerbasis (47).
2
2
72
71
6
42
Hülse
Anschlussstecker
A
B
47
42
