8
Orificio
Pequeño
71

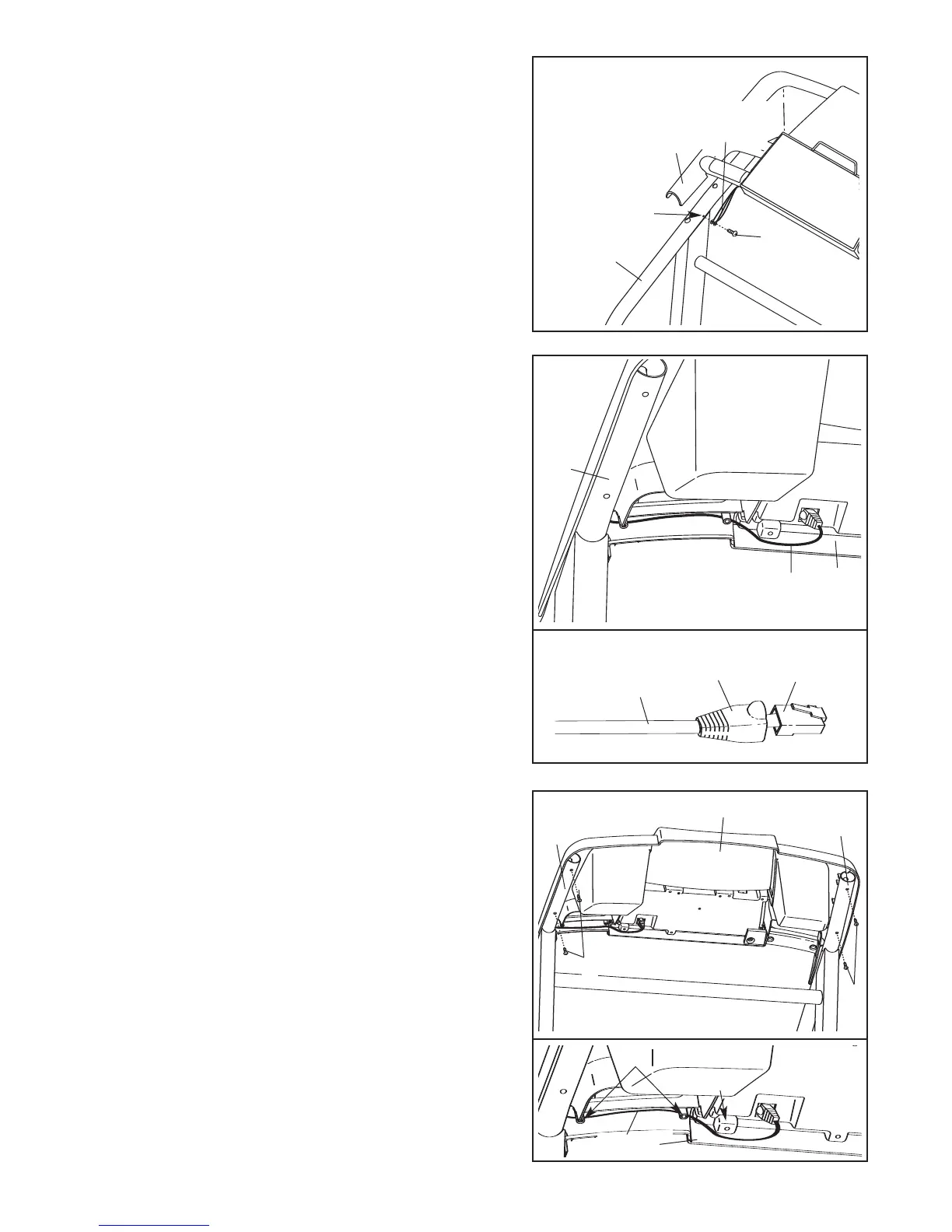

4. Sostenga la Base de la Consola (47) cerca de la
Baranda Izquierda (71). Conecte los extremos del cable
d
e tierra a la Base de la Consola al orificio pequeño indi-
cado en la Baranda Izquierda con el Tornillo Plateado de
T
ierra (75).
47
75
C
ables de
T
ierra
42
5. Toque la Baranda derecha (72) para descargar cual-
quier estática. Deslice la manga quitándola de los co-
nectadores como se muestra en el dibujo del recuadro.
Presione el extremo del Cable del Montante Vertical (42)
dentro del toma corriente en la parte inferior de la Base
de la Consola (47).
El conectador debe deslizar fácil-
mente dentro del toma corriente y sonar en su lugar.
Si el conectador no desliza fácilmente y suena en su
lugar, dé vuelta al conectador y entonces vuelva a inser-
tarlo. Entonces, deslice la manga de regreso sobre el co-
nectador.
72
47
4
5
47
6. Coloque la Base de la Consola (47) en la Baranda
Derecha (72) y la Baranda Izquierda (71). Conecte la Base
de la Consola con cuatro Tornillos de 3/4” (2).
Comience
a enroscar todos los cuatro Tornillos antes de apre-
tarlos; no sobre apriete los Tornillos.
Vea el dibujo inferior. Asegúrese que el Cable del
Montante Vertical (42) esté guiado debajo de los dos
postes redondos indicados (A). A continuación, pre-
sione el Cable del Montante Vertical dentro de la ranura
entre el poste cuadrado (B) y la Base de la Consola (47).
2
2
72
71
6
42
Manga
Conectador
A
B
47
42
