8
Petit
Trou
71

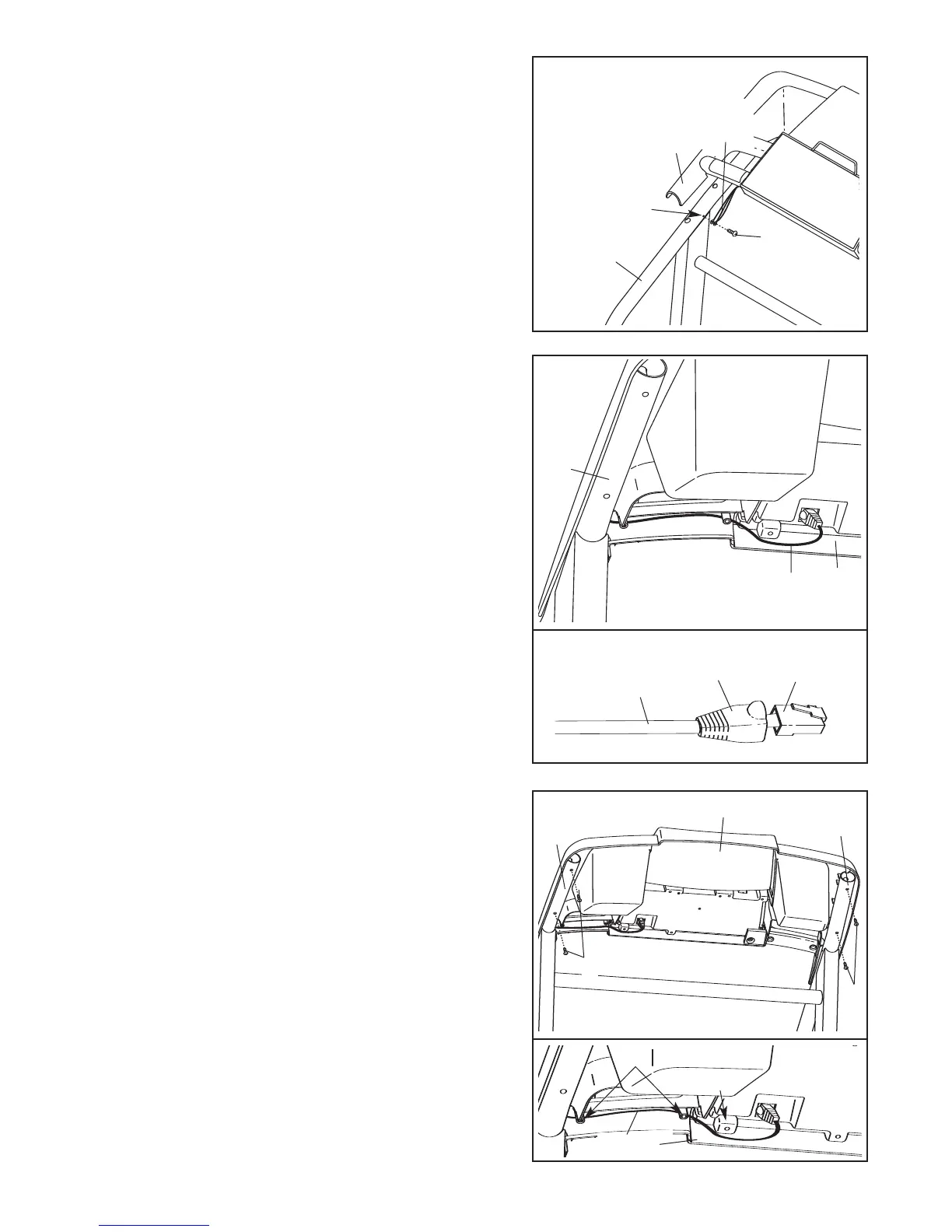

4. Placez la Base de la Console (47) près de la Rampe
Gauche (71). Attachez les extremités des fils de terre sur
l
a Base de la Console sur le petit trou indiqué sur la
Rampe Gauche à l’aide de la Vis de Terre Argentée (75).
47
75
Fils de
Terre
42
5. Touchez la Rampe Droite (72) pour décharger l’élec-
tricité statique. Retirez la manche du connecteur
comme illustrée dans le schéma en encadré. Enfoncez
ensuite l’extrémité du Fil du Montant (42) dans la prise
sur la partie inférieure de la Base de la Console (47).
Le
connecteur devrait glisser facilement dans la prise et
s’enclencher en place.
Si le connecteur ne glisse pas
facilement et ne s’enclenche pas en place, tournez-le et
réinsérez-le. Pour finir, replacez la manche sur le con-
necteur.
72
47
4
5
47
6. Placez la Base de la Console (47) sur la Rampe Droite (72)
et la Rampe Gauche (71). Attachez la Base de la Console
à l’aide de deux Vis de 3/4" (2).
Vissez les quatre Vis
de quelques tours avant de les serrer complètement.
Référez-vous au schéma inférieur. Assurez-vous que le
Fil du Montant (42) est placé sous les deux tubes
ronds indiqués (A). Enfoncez ensuite le Fil du Montant
dans la fente entre le socle carré (B) et la Base de la
Console (47).
2
2
72
71
6
42
Manche
Connecteur
A
B
47
42
