10

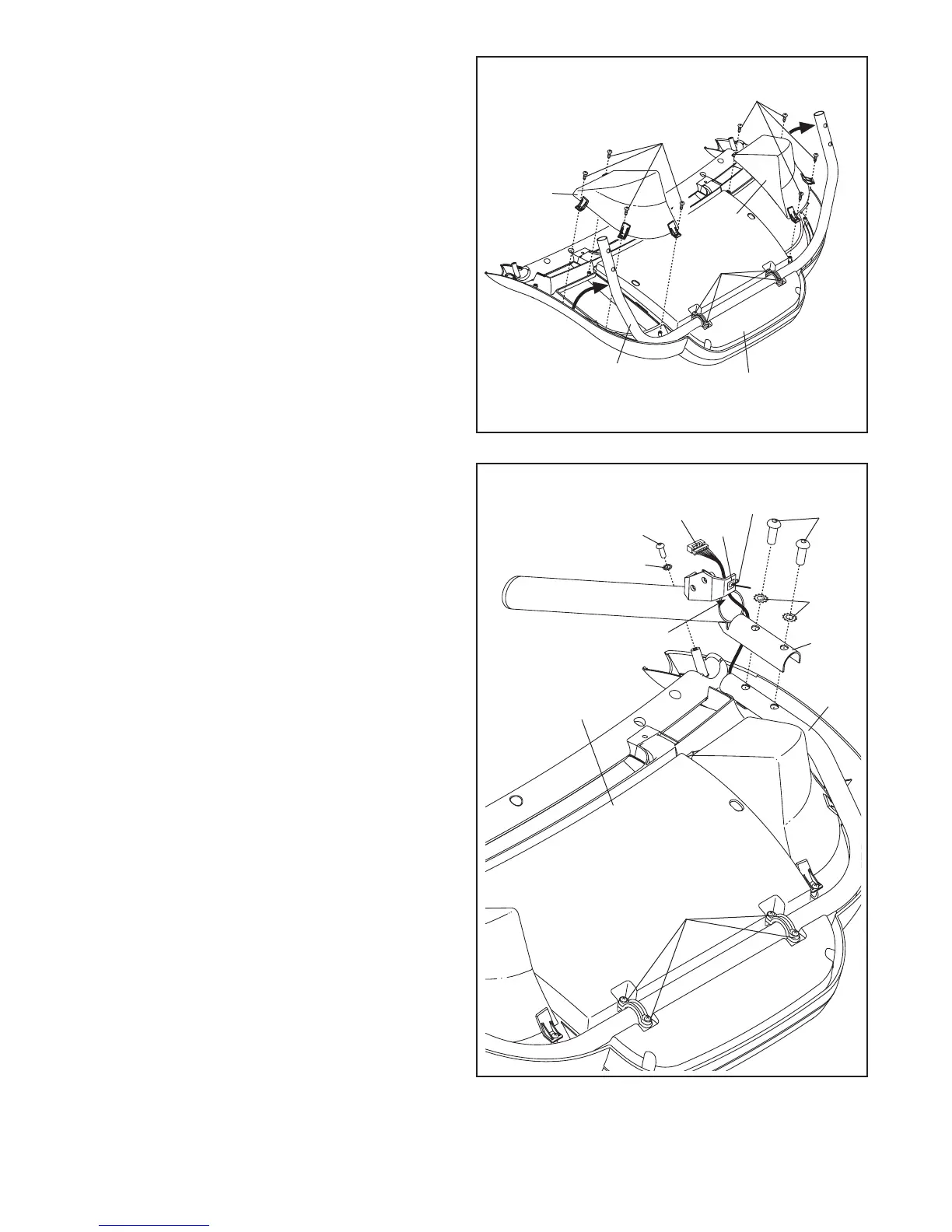

8. Identifique la Baranda Derecha (64). Quite la
atadura de la Baranda Derecha. De ser nece-
sario, presione la Tuerca Jaula M8 (85) en su
lugar.
Sostenga la Baranda Derecha (64) cerca del
montaje de la consola. Pase el cable de la con-
sola por el lado de la Baranda Derecha, como
se muestra, y a través del orificio de la Baranda
Derecha.
Si es necesario ajuste la Armadura de la
Consola (61) para alinear los orificios de la
Baranda Derecha (64) con los orificios de la
Armadura de la Consola.
Fije la Baranda Derecha (64) a la Armadura
de la Consola (61) y al montaje de la con-
sola con dos Tornillos M8 x 25mm (5), dos
Arandelas Estrella M8 (6), y un Tornillo M5 x
16mm (23) con una Arandela Estrella 1/4" (8).
Asegúrese de que el cable de la consola no
está pellizcado. Apriete parcialmente los tres
Tornillos antes de proceder a apretarlos.
Fije la Baranda Izquierda (no se muestra) como
se describe arriba. Nota: No hay ningún cable
en el lado izquierdo.
Apriete los Tornillos #8 x 1" (7). Tenga cuidado
de no apretar demasiado los Tornillos.
64
23
5
61
Ranura
Atadura
8
6
8
Cable de
la Consola
Montaje de
la Consola
85
7
7
90
61
Montaje de la Consola
65
65
60
7. Coloque el montaje de la consola mirando hacia
abajo sobre una superficie suave para evitar
raspar el montaje de la consola.
Afloje los cuatro Tornillos #8 x 1" (7). Pivote con
cuidado la Armadura de la Consola (61) a la
posición mostrada. Identifique las Charolas de
Accesorios Izquierda y Derecha (90, 60). Fije
las Charolas de Accesorios a la consola con dos
Tornillos M4,2 x 10mm (65).
Pivote con cuidado hacia abajo la Armadura de
la Consola (61), hasta el montaje de la consola.
7
