11

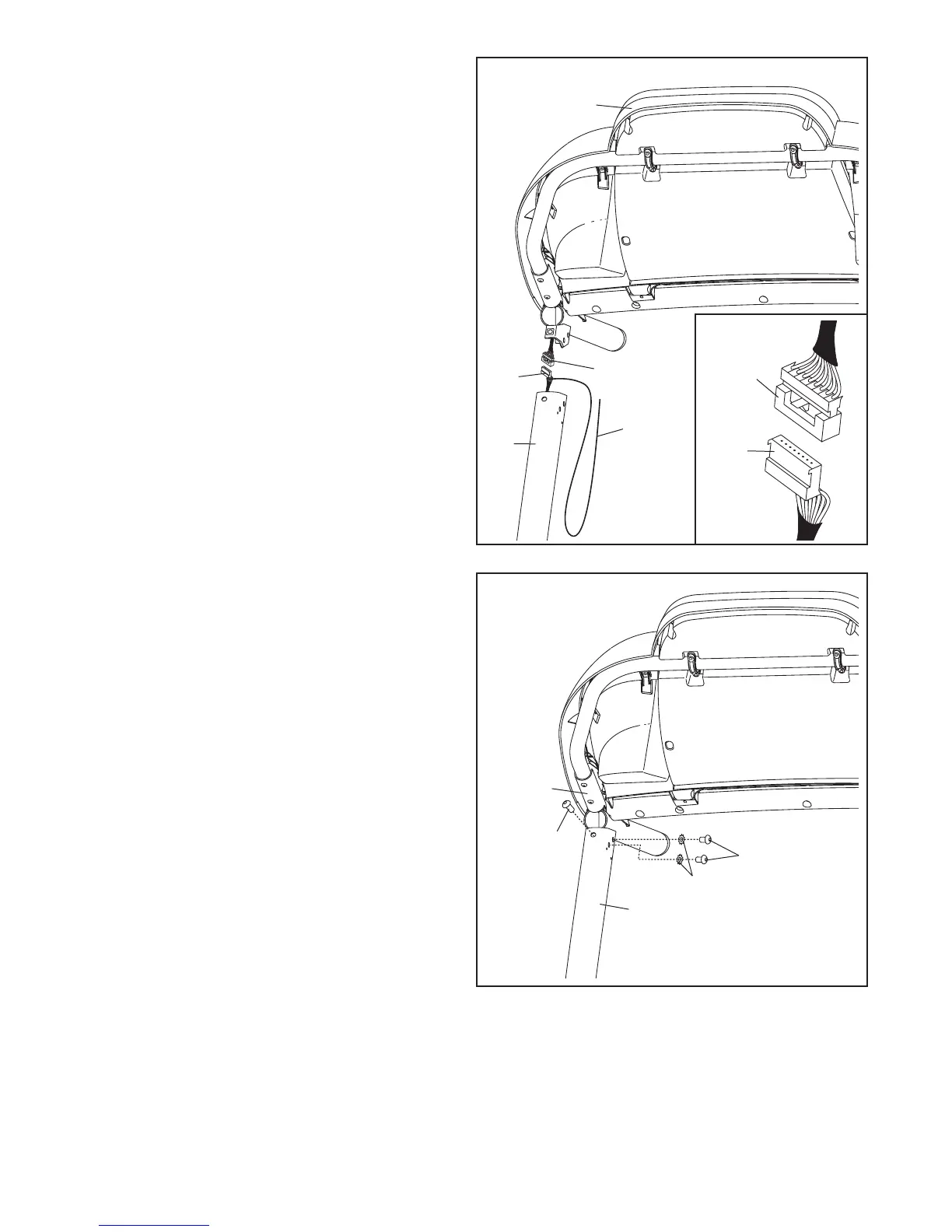

10. Apriete parcialmente un Tornillo M8 x 25mm
(5) y dos Tornillos 5/16" x 5/8" (79) con dos
Arandelas Estrella M8 (6) en el Montante
Vertical Derecho (76) y la Baranda Derecha
(64), como se muestra. No apriete aún los
Tornillos.
Fije la Baranda Izquierda (no se muestra) como
se describe arriba. Luego apriete firmemente
los seis Tornillos.
79
10
6
76
64
5
9. Pida a otra persona que sostenga el montaje de
la consola cerca del Montante Vertical Derecho
(76).
Conecte el Cable del Montante Vertical (63) al
cable de la consola. Vea el diagrama incluido.
Los conectores deben deslizarse juntos
fácilmente y encajar en su lugar. Si no lo
hacen, gire un conector y vuelva a intentarlo.
SI LOS CONECTORES NO SE CONECTAN
APROPIADAMENTE, SE PUEDE DAÑAR LA
CONSOLA CUANDO SE ENCIENDA. Retire la
atadura larga del Cable del Montante Vertical
y la atadura del cable de la consola. A continu-
ación, inserte los conectores en el Montante
Vertical Derecho (76).
Posicione el montaje de la consola sobre el
Montante Vertical Derecho (76) y el Montante
Vertical Izquierdo (no se muestra). Asegúrese
de que no queden cables pellizcados.
76
Montaje de
la Consola
Cable de la
Consola
Atadura
Larga
63
9
63
Cable
de la
Consola
