MONTAGE
De montage van deze loopband moet door twee mensen gebeuren. Plaats de loopband op een open plek en
v
erwijder de verpakking. Gooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft.
Aandacht: De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens het
vervoer wat van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking be-
vindt. Dit is normaal en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de bovenkant
v
an de loopband bevinden, veeg dit dan met een zachte lap gewoon weg.

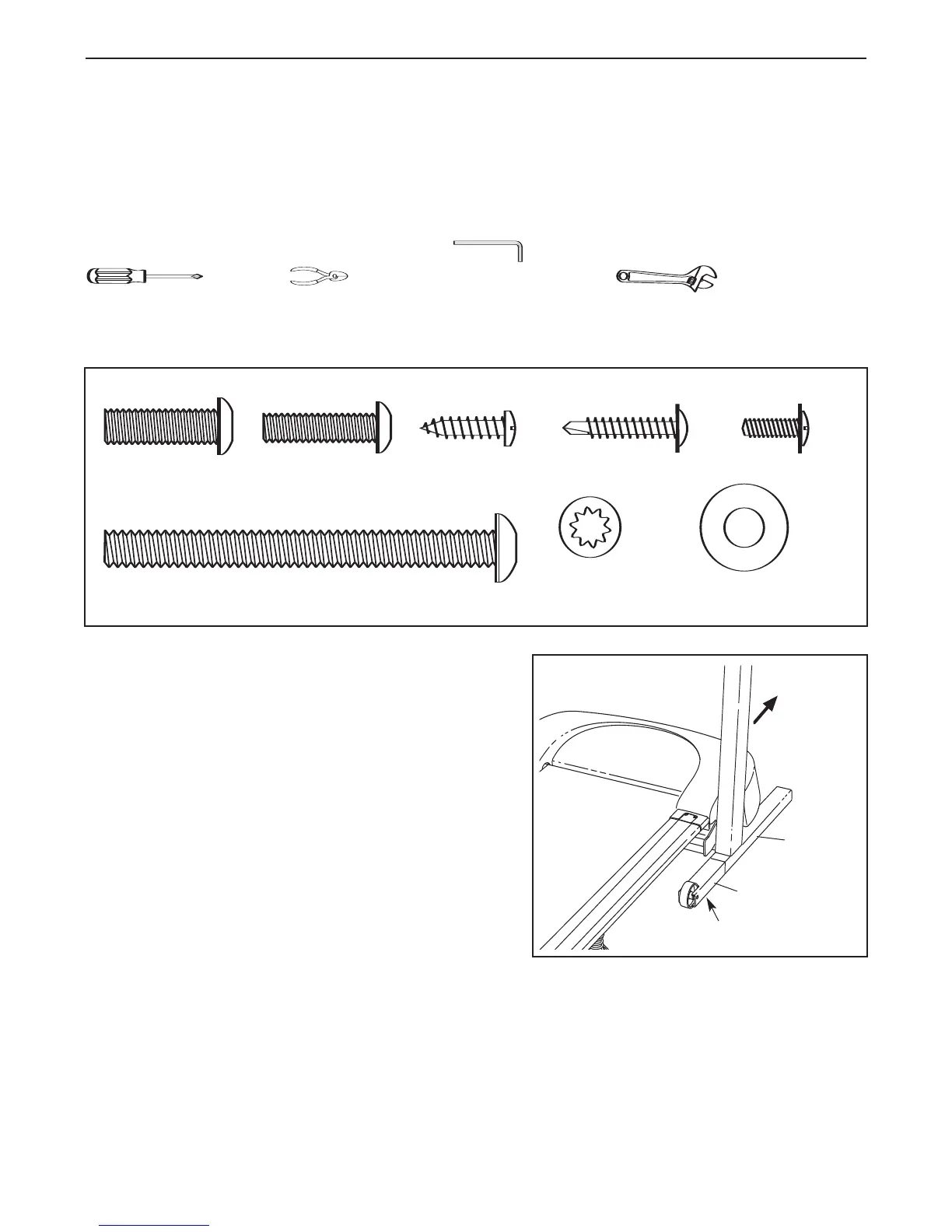

Tijdens de montage zult u de meegeleverde inbussleutels , uw eigen kruiskopschroevendraaier
, knijptang , en engelse sleutels nodig hebben .
Gebruik de tekeningen hieronder tijdens de montage van de fiets om de kleine onderdelen te herkennen.
Aandacht: sommige kleine onderdelen zijn al gemonteerd om de verzending te vergemakkelijken.
1/4” x 1” Bout
(88)–8
5/16” x 1” Bout
(113)–4
1
” Tek Screw
(
47)–8
1/2” Schroef (52)–1
L
atch Screw (109)–2
3/4” Schroef (33)–5
1/4” Sterring
(87)–8
1” Tek Schroef
(123)–4
2
e
w (123)–2
1” Silver Screw (92)–2
1 1/2” Screw (93)–2
Star Washer
(106)–4
Handrail Washer
(69)–2
5/16” x 3 1/2” Bout (121)–2
5/16” Tussenring (128)–2
6
1. Til, met de hulp van een tweede persoon, de loopband
voorzichtig rechtop zoals getoond.
Steek een van de Verlengpoten (86) in de loopband
zoals aangegeven. Zorg ervoor dat de Verlengpoot zoda-
nig gedraaid wordt dat het Kussen voor de Basis (125)
zich aan de onderkant bevindt. Het kan handig zijn de
Staanders (96) wat naar voren te kantelen wanneer u de
Verlengpoot insteekt.
Steek de andere Verlengpoot (niet getoond) op dezelfde
manier in.
1
96
86
125
