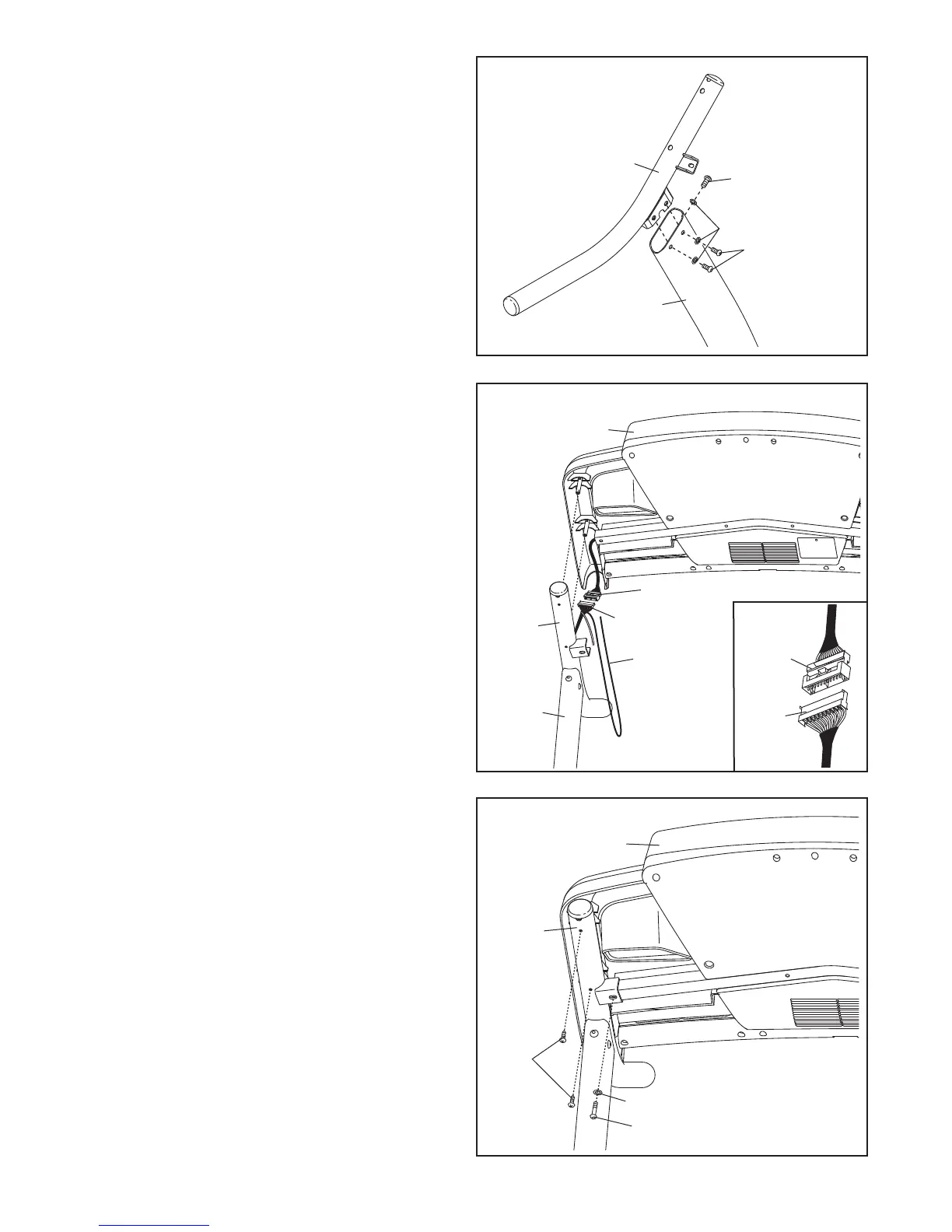

9. Włóż wspornik w lewej poręczy (106) do górnego ot-
woru lewego wspornika (77).
Przymocuj lewą poręcz (106) do lewego wspornika
(
77) za pomocą trzech śrub 5/16" x 3/4" (4) i trzech
podkładek odginanych 5/16" (9); nie dokręcaj
jeszcze całkowicie śrub.
4
4
9
106
77
9
11. Uważaj, aby nie przycisnąć przewodów w prawym
wsporniku (105).
Przymocuj moduł konsoli do prawej poręczy (105) za
pomocą dwóch wkrętów #8 x 3/4" (1) i śruby 1/4" x
1 1/4" (6) z podkładką odginaną 1/4" (10). Powtórz
tę czynność z lewej strony modułu konsoli. Włóż
wszystkie cztery wkręty i śruby przed ich dokręce-
niem.
Por. etapy 5 i 7–9. Dokręć wszystkie śruby wyko-
rzystane do tych etapów montażu.
1
10
6
Moduł konsoli
105
11
10. Niech druga osoba przytrzyma moduł konsoli w
pobliżu prawego wspornika (79). Przyłącz przewody
(86) do przewodu konsoli. Por. rysunek w tekście.
Złącza powinny wśliznąć się łatwo jedno w drugie i
zatrzasnąć na miejscu. Jeśli tak się nie stanie,
przekręć jedno ze złączy i spróbuj ponownie. JESLI
ZŁACZA NIE SA POŁACZONE POPRAWNIE, KONSOLA
MOZE ZOSTAC USZKODZONA PO WŁĄCZENIU ZASI-
LANIA. Usuń sznurek do przeciągnięcia przewodu z
przewodów. Włóż złącza i zwisające przewody do
prawego wspornika (105).
Umieść moduł konsoli na prawym wsporniku (105) i
lewym wsporniku (nie pokazano). Uważaj, aby nie
przycisnąć przewodów.
79
Moduł
konsoli
10
86
Przewód
konsoli
Sznurek
do prze-
ciągnięcia
przewodu
105
Przewód
konsoli
86
