MONTAGE
Montage moet door twee personen worden uitgevoerd. Plaats de loopband op een open plek en verwijder het
verpakkingsmateriaal. Gooi het verpakkingsmateriaal niet weg totdat u de loopband volledig hebt gemon-
t
eerd. Opmerking: de onderkant van de loopriem van de loopband is voor een goede werking bedekt met een
smeermiddel. Tijdens het vervoer kan een klein beetje smeermiddel aan de bovenkant van de loopriem of de ver-
p
akkingsmateriaal terecht zijn gekomen. Dit is normaal en heeft geen invloed op de werking van de loopband. Als
er zich smeermiddel op de bovenkant van de loopriem bevindt, kunt u deze eenvoudigweg afvegen met een
zachte doek en een reiniger zonder schuurmiddel.
Tijdens het monteren zult u de meegeleverde inbussleutels , rubber hamer , uw eigen kruis-
kopschroevendraaier , Engelse sleutels , draadknipper , een
schaars .

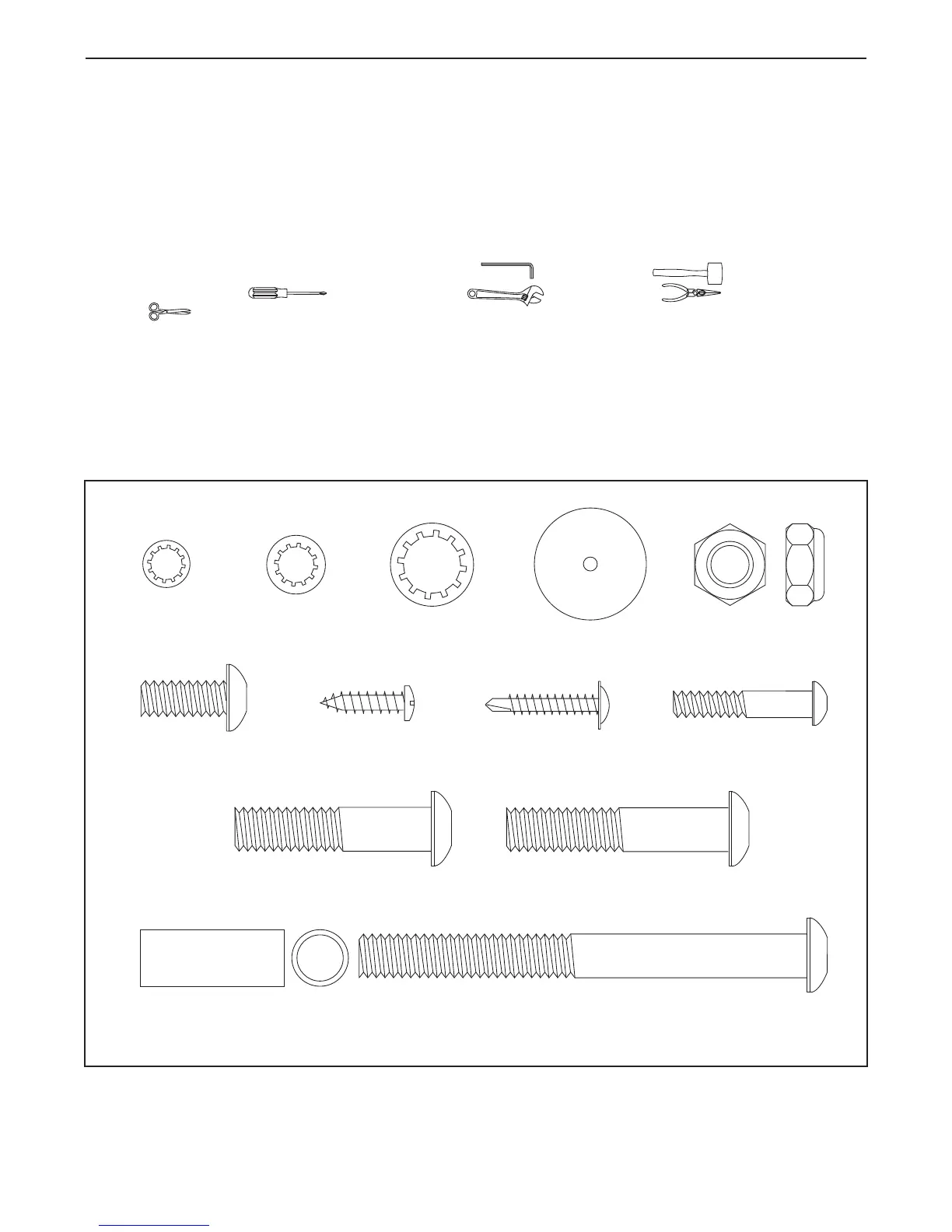

Gebruik de onderstaande tekeningen om te weten hoe u de metalen onderdelen moet monteren. Het nummer tus-
sen haakjes onder elke tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN achterin
deze handleiding. Het getal achter de haakjes is de hoeveelheid die nodig is voor de montage. Opmerking: als
een onderdeel in het onderdelenzakje ontbreekt, controleer dan of het is bevestigd aan een van de onder-
delen die gemonteerd moet worden. Om schade aan plastic onderdelen te vermijden, moet u geen elek-
trisch gereedschap bij het monteren gebruiken. Er zijn mogelijk extra metalen onderdelen meegeleverd.
Tussenstuk van de
Basisvoet (89)–2
#8 x 3/4" Schroef
(1)–4
3/8" Sterring
(12)–4
1/4" Sterring
(10)–2
#8 x 1" Tekschroef
(2)–4
3/8" Borgmoer
(11)–1
5/16" Sterring
(9)–6
Tussenstuk van de
Bout (84)–4
3/8" x 2" Bout (3)–1
3/8" x 4" Bout (5)–4
5/16" x 3/4" Bout
(4)–6
1/4" x 1 1/4" Bout (6)–2
3/8" x 1 3/4" Bout (8)–1
