10

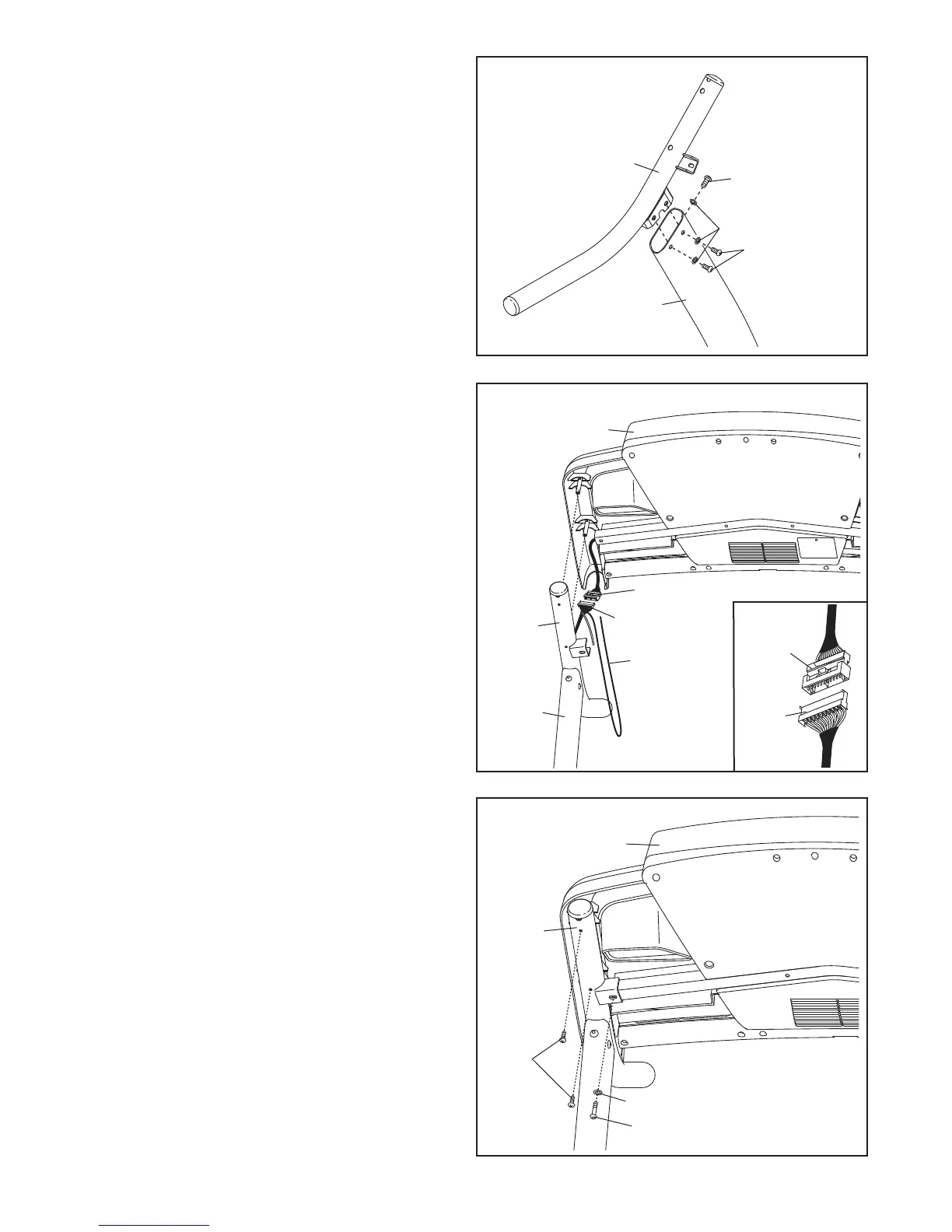

9. Insérez le support sur la Rampe Gauche (106)
dans la partie supérieure du Montant Gauche
(77).
A
ttachez la Rampe Gauche (106) sur le Montant
Gauche (77) à lʼaide de trois Boulons de 5/16" x
3/4" (4) et trois Rondelles Étoilées de 5/16" (9) ;
ne serrez pas encore complètement les
B
oulons.
4
4
9
106
77
9
11. Faites attention de ne pas pincer les fils
dans la Rampe Droite (105).
Attachez lʼassemblage de la console sur la
Rampe Droite (105) à lʼaide de deux Vis de #8 x
3/4" (1) et dʼun Boulon de 1/4" x 1 1/4" (6) avec
une Rondelle Étoilée de 1/4" (10). Répétez
cette étape sur le côté gauche de
lʼassemblage de la console. Vissez les qua-
tre Vis et les deux Boulons de quelques
tours avant de tous les serrer.
Référez-vous aux étapes 5 et 7 à 9. Serrez
tous les boulons utilisés lors de ces étapes.
1
10
6
Assemblage
de la Console
105
11
10. Demandez à une deuxième personne de tenir
lʼassemblage de la console près du Montant
Droit (79). Branchez le Groupement de Fils (86)
dans le fil de la console. Référez-vous au
schéma encadré. Les connecteurs devraient
glisser facilement lʼun dans lʼautre et
sʼenclencher en place. Si ce nʼest pas le cas,
tournez un des connecteurs et recommencez.
SI LES CONNECTEURS NE SONT PAS
BRANCHÉS CORRECTEMENT, LA CON-
SOLE POURRAIT ÊTRE ENDOMMAGÉE
QUAND VOUS ALLUMEZ LʼAPPAREIL.
Retirez lʼattache de fil du Groupement de Fils.
Glissez les connecteurs et lʼexcès de fils dans la
Rampe Droite (105).
Placez lʼassemblage de la console sur la
Rampe Droite (105) et la Rampe Gauche (non-
illustrée). Faites attention de ne pas pincer
les fils.
79
Assemblage
de la Console
10
86
Fil de la
Console
Attache
de Fil
105
Fil de la
Console
86
