10

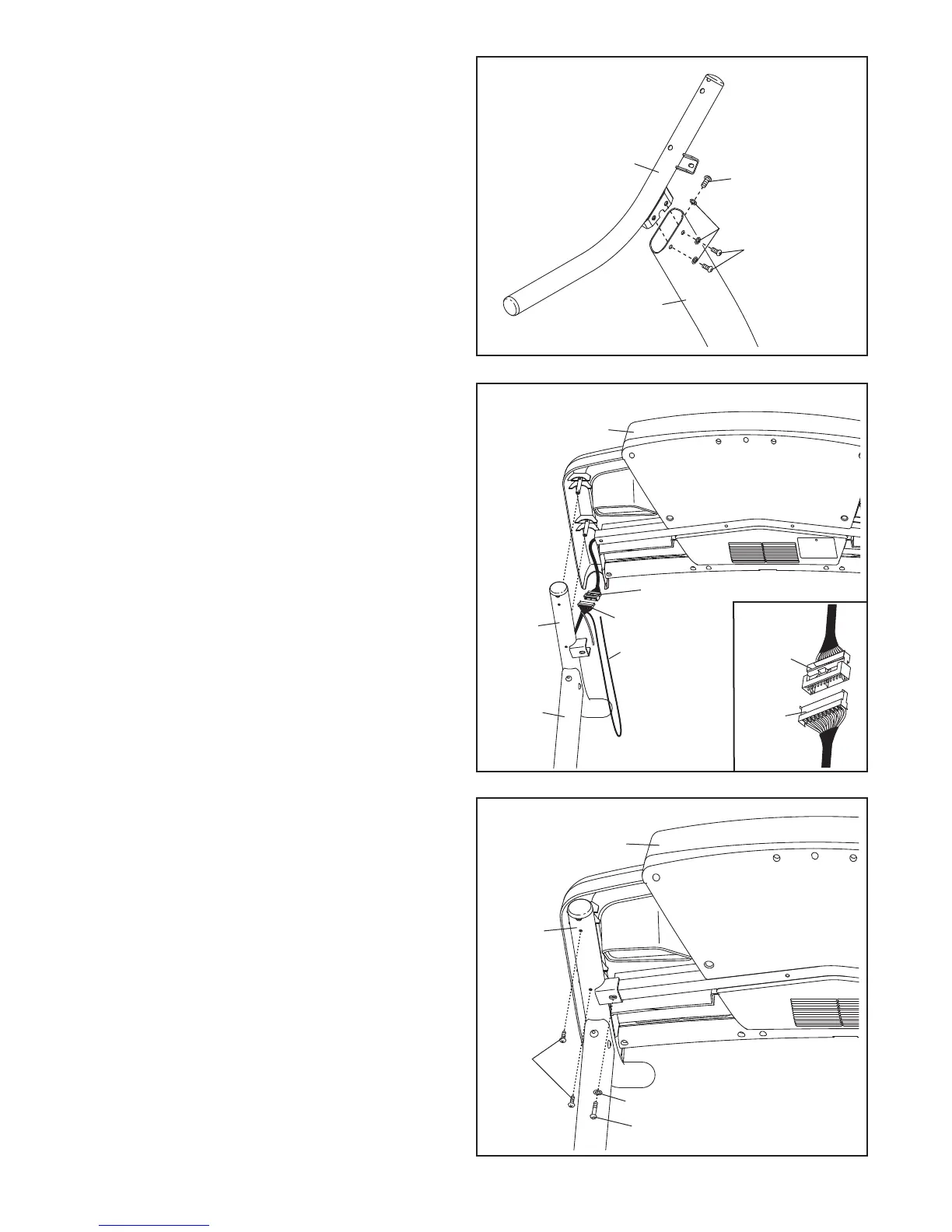

9. Illessze a bal kapaszkodón (106) lévő konzolt a bal
tartóoszlop tetejébe (77).
Csatlakoztassa a bal kapaszkodót (106) a bal tartóos-
z
lophoz (77) a két 5/16” x 3/4” csavarral (4) és a
három 5/16" csillagalátéttel (9); de még ne húzza
meg a csavarokat.
4
4
9
106
77
9
11. Vigyázzon, hogy a vezetékek ne csípődjenek be a
jobb kapaszkodóba (105).
Csatlakoztassa a konzol-szerelvényt a jobb ka-
paszkodóhoz (105) két #8 x 3/4" csavarral (1) és egy
1/4" x 1 1/4" csavarral (6) egy 1/4" csillag alátéttel
(10) ellátva. Ismételje ezt a lépést a konzol-sz-
erelvény bal oldalán. Kezdje el az összes csavar bec-
savarását, mielőtt bármelyiket meghúzná.
Ld. az 5. és 7–9. lépést: Húzza szorosra a fenti
összeszerelési lépésekben használt összes csavart.
1
10
6
Konzol-szerelvény
105
11
10. Egy másik személy tartsa meg a konzol szerelvényt a
jobb tartóoszlopnál (79). Csatlakoztassa a
vezetékköteget (86) a konzol-vezetékhez. Lásd a
belső rajzot. A csatlakozóknak könnyen össze kell
csúszniuk és a helyükre kell pattanniuk. Ha ez
következik be, forgassa el valamelyik csatlakozót és
próbálja meg újból. HA A CSATLAKOZÓK NEM
ILLESZKEDNEK MEGFELELÖ MÓDON, A KONZOL
KÁROSODHAT, AMIKOR BEKAPCSOLJA AZ
ÁRAMOT. Távolítsa el a vezeték-kötegelőt a
vezetékkötegről. Dugja be a csatlakozókat és a
fölösleges vezetéket a jobb kapaszkodóba (105).
Állítsa be a jobb kapaszkodón lévő konzol-sz-
erelvényt (105) és a bal kapaszkodót (nincs ábrá-
zolva). Vigyázzon, hogy a vezetékek ne csípődjenek
be.
79
Konzol-serelvény
10
86
Konzol-
vezeték
Vezetékkötegelő
105
Konzol-
vezeték
86
