9

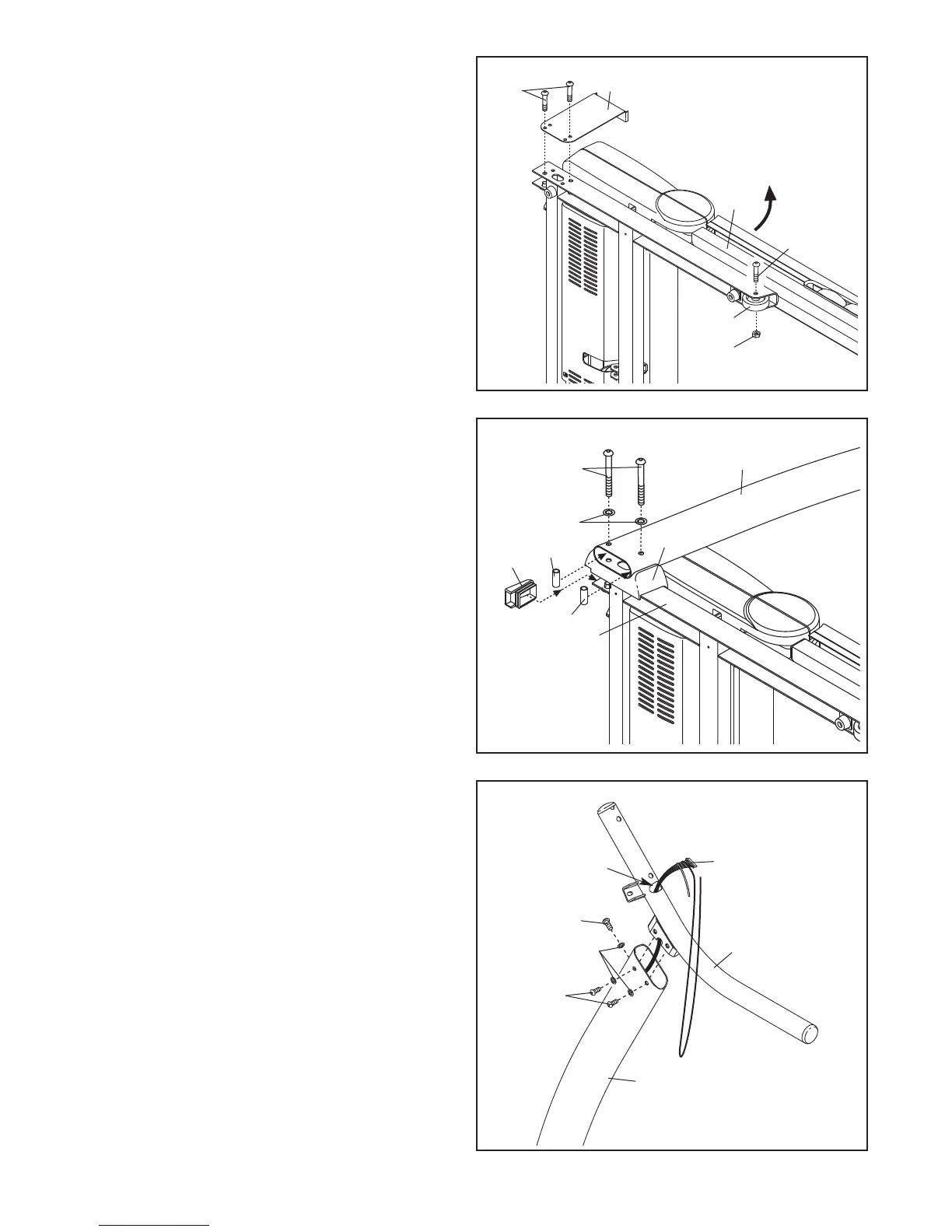

7. Presione la Tapa de la Base (85) contra la Base
(60).
Sostenga un Espaciador del Perno (84) dentro
del extremo inferior del Montante Vertical
Derecho (77). Inserte un Perno de 3/8" x 4" (5)
con una Arandela Estrella de 3/8" (12) dentro
del Espaciador del Montante Vertical Derecho.
Repita este paso con el segundo Espaciador
del Perno (84), Perno de 3/8" x 4" (5) y
Arandela Estrella de 3/8" (12).
Sostenga el Espaciador del Montante Vertical
Izquierdo (82) y el Montante Vertical Izquierdo
(77) contra la Base (60). Ajuste los Pernos de
3/8" x 4" (5) hasta que las cabezas de los
Pernos toquen el Montante Vertical Izquierdo;
no ajuste aún del todo los Pernos.
Con la ayuda de otra persona, incline la
máquina para correr de modo que la Base (60)
quede horizontal sobre el piso.
82
77
5
60
84
84
85
12
7
6. Con la ayuda de otra persona, cuidadosamente
incline la máquina para correr sobre su lado
derecho. Pliegue la Armadura (53) parcialmente
p
ara que la máquina para correr quede más es-
table. No pliegue aún del todo la Armadura.
Extraiga y descarte los dos pernos indicados (A)
y las bandas de protección (B).
Fije una Rueda (90) con el Perno de 3/8 x 2" (3)
y la Contratuerca de 3/8" (11) que extrajo en el
paso 1. No ajuste de más la Tuerca; la Rueda
debe poder girar libremente.
6
90
53
3
B
A
11
8. Identifique la Baranda Derecha (105). Con la
ayuda de otra persona, sostenga la Baranda
Derecha cerca del Montante Vertical Derecho
(79).
Inserte el Cableado Eléctrico (86) por el ex-
tremo inferior de la Baranda Derecha (105) para
que salga por el orificio que está en la parte su-
perior de la Baranda Derecha.
Inserte el soporte de la Baranda Derecha (105)
sobre la parte superior de la Baranda Derecha
(79).
Fije la Baranda Derecha (105) al Montante
Vertical Derecho (79) con tres Pernos de 5/16"
x 3/4" (4) y tres Arandelas Estrella de 5/16" (9);
no ajuste aún del todo los Pernos. Tenga
cuidado de no pellizcar el Cableado Eléctrico
(86).
86
79
4
Orificio
4
105
9
8
