PROEL SMART plus - Rear Panel and Connectors

6
3
4
SUBWOOFER
PANNELLO POSTERIORE Italiano
1. INPUT
Ingresso del segnale di potenza proveniente da un amplificatore esterno.
Il segnale è filtrato da un crossover passivo.
2. LINK
Uscita del segnale di potenza da inviare ad un altro diffusore acustico.
I connettori INPUT e LINK sono collegati in parallelo tra loro.
3. ETICHETTA
Etichetta su cui sono riportati il modello, il numero di serie e le speci-
fiche del prodotto.
4. OUTPUT
Uscita del subwoofer del segnale di potenza filtrato (passa-alto) da in-
viare ad un satellite.
REAR PANEL English
1. INPUT
External amplifier power signal input.
The signal is filtered by a passive crossover.
2. LINK
Output of the power signal to be sent to another loudspeaker. INPUT
and LINK connectors are in parallel connection.
3. LABEL
Label containing product model, serial number and technical data.
4. OUTPUT
Subwoofer output of the power signal, high-pass filtered, to be sent to
a satellite.
CONNETTORI Italiano
Connettore di potenza Speakon compatibile. Il Pin1+ è connesso sul po-
lo positivo del diffusore e il Pin1- sul polo negativo del diffusore.
CONNECTORS English
Compatible speak
on power conn
ector
. Pin1+ is conn
ected to the loud-
speak
er positive pole an
d Pin1- to the loudspeaker negative pole.
CA
VI
CONSIGLIA
TI
Italiano SUGGESTED CABLES English

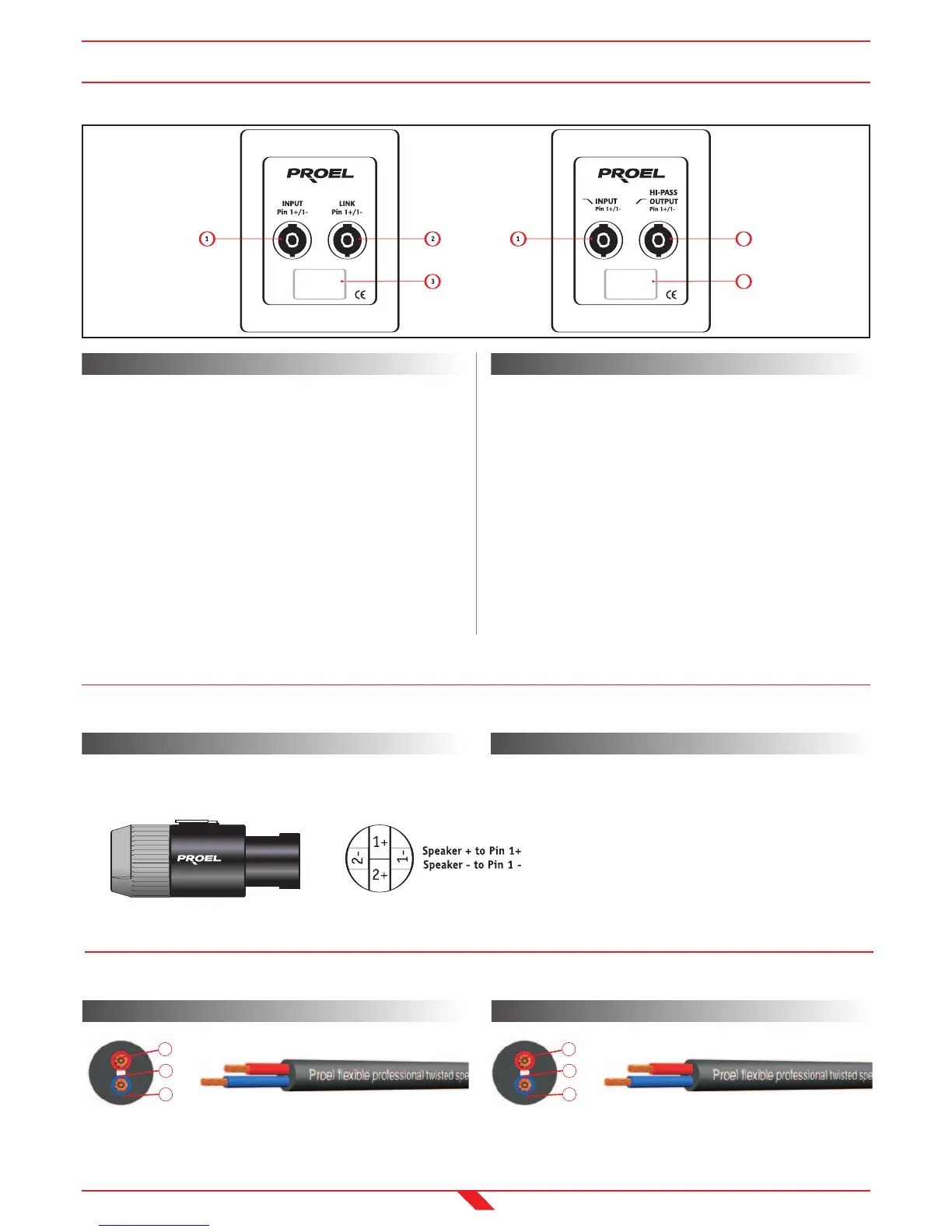

PANNELLO POSTERIORE - CONNETTORI - ESEMPI DI CONNESSIONE
REAR PANEL - CONNECTORS - CONNECTION EXAMPLES
SMART plus / SMART V plus
PASSIVE MODELS
POWER CONNECTOR
1+ / 1- conn
ected
2+ / 2- not connected
1
2
3
HPC624
1)Bare copper 12 AWG = 80x0,25mm (4.00 mm
2
)
2)PVC ø 4.00mm
3)FLEXIBLE PVC 60shore ø 11.00 mm
1
2
3
HPC620
1)Bare copper 14 AWG = 48x0,25mm (2.50 mm
2
)
2)PVC ø 3.20mm
3)FLEXIBLE PVC 60shore ø 8.40 mm
