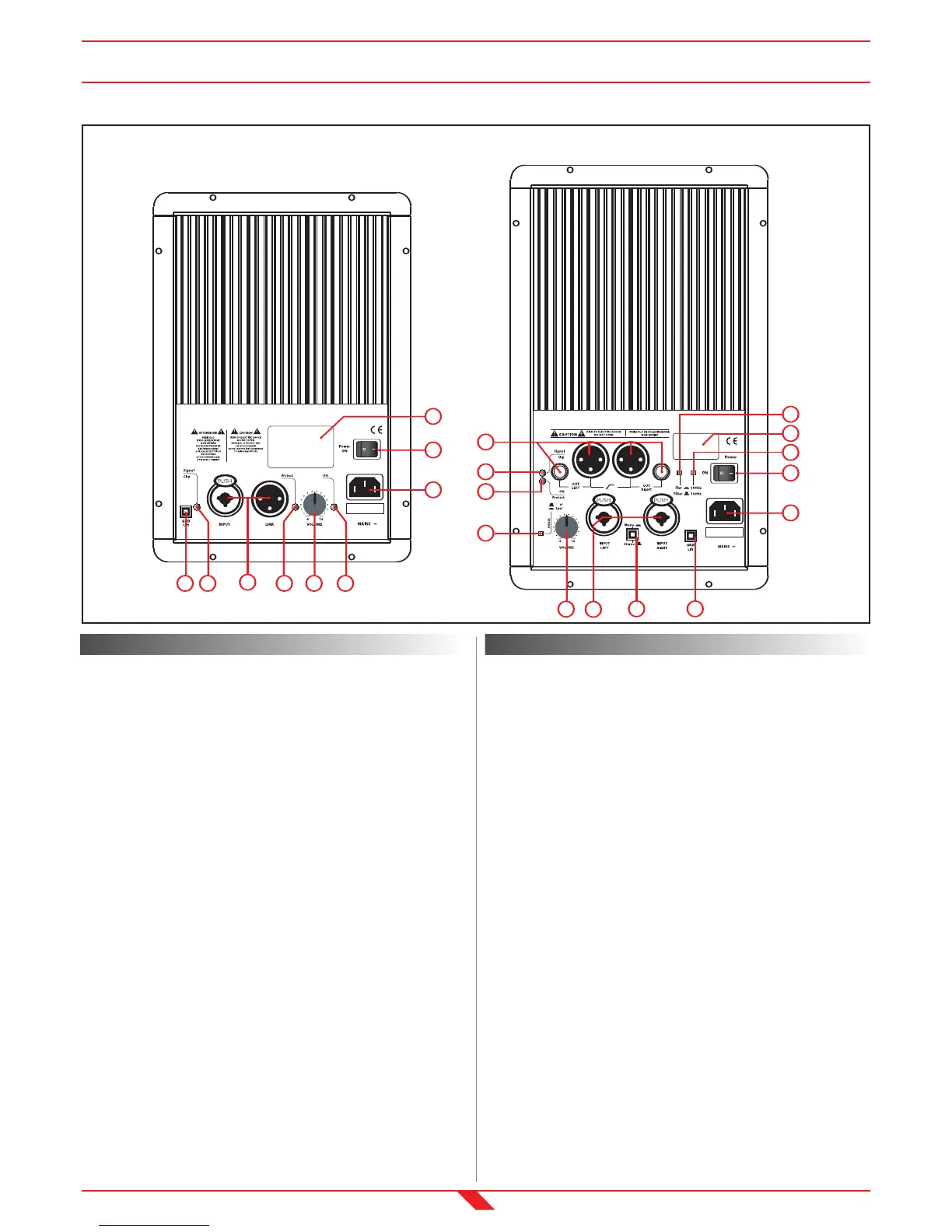

AMPLIFICATORE INTEGRATO
BUILT-IN AMPLIFIER
AMPLIFICATORE INTEGRATO Italiano
1. POWER ON
Interruttore di accensione e spegnimento dell’amplificatore.
2. MAINS AC
Presa di alimentazione a vaschetta. Utilizzare il cavo in dotazione per la connessione del-
l’amplificatore alla rete di alimentazione.
A
ttenzione! In caso di rottura del fusibile si raccomanda di sostituirlo con uno dello stesso tipo.
3. GND LIFT
Interruttore per disconnettere il collegamento di terra dal circuito audio dell’amplificatore.
4. INPUT/LINK
Ingressi linea bilanciati. Su questi ingressi può essere collegata l’uscita di un mixer o di un’al-
tra sorgente audio e consentono di rilanciare il segnale verso altri apparati. È necessario uti-
lizzar
e un cavo di segn
ale au
di
o di tipo sch
erm
ato. Per evitare la generazione di rumori in-
desiderati o danni all’amplificatore, non utilizzare mai cavi per diffusori.
5. V
OLUME
Controllo del livello del segnale in ingresso.
6. SIGNAL/CLIP
Clip: in
di
catore di intervento del limiter.
Signal: presenza di un segnale esterno.
7-8. ON / PROTECT
On: indicatore dello stato di accensione dell’amplificatore. Protect: Indicatore dello stato di
protezione dell’amplificatore dovuto a temperatura eccessiva sullo stadio di potenza o cor-
rente continua sulle uscite. Se l’amplificatore permane nello stato di protezione, si prega di
contattare un centro di assistenza autorizzato PROEL.
9. STEREO / MONO
Questo interruttore consente l’utilizzo del subwoofer sia in configurazione stereo (1 sub + 2
satelliti) ch
e in confi
gur
azi
on
e m
ono (2 sub + 2-4 satelliti), esempi a pag. 11.
10. OUTPUTS
U
scita filtrata (passa-alto) del segnale in ingresso per la connessione ad un satellite ampli-
ficato (Vedi 12 e 13).
11. PHASE
Questo in
terruttore inverte la fase del segnale inviato all’amplificatore del subwoofer.
12. 160Hz / 100Hz
Questo interruttore consente di scegliere la frequenza di taglio del crossover tra 160Hz e 100Hz,
13. FILTER / FLAT
Questo interruttore consente di inviare alle uscite “out” (Vedi 10) un segnale lineare o filtrato.
14. ETICHETTA
Dati tecni
ci.
BUILT-IN AMPLIFIER English
1. POWER ON
Amplifier On/Off switch.
2. MAINS AC
3-pole mains AC socket. Use cable (provided) to connect the amplifier to mains power supply.
Warning! In case of fuse break, it is recommended to replace it with one of the same type.
3. GND LIFT
Switch used to disconn
ect earth connection from amplifier audio circuit.
4. INPUT/LINK
Balanced line inputs. It is possible to connect a mixer output or another audio source out-
put to these inputs and send the signal to other units.
It is necessary to use a shielded audio signal cable. To avoid unwanted noises or damages
to the amplifier, do not use loudspeaker cables.
5. VOLUME
Level con
trol of the input signal.
6. SIGNAL/CLIP
Clip: indicates limiter activation.
Si
gn
al: e
xternal signal present.
7-8. ON / PROTECT
On: indicates the amplifier is on.
Pr
otect:
in
dicates the state of protection of the amplifier due to excessive temperature on
the power stage or continuous current on the outputs. In case the amplifier remains on state
of protection, please contact PROEL Service Department.
9. STEREO / MONO
This switch en
ables th
e subwoo
fer to be used in either stereo (1 sub + 2 satellites) or mo-
no (2 subs + 2-4 satellites), examples page 11.
10. OUTPUTS
Filtered output (high-pass) of the input signal for routing to an amplified satellite (See 12
an
d 13).
11. PHASE
This switch inverts the signal phase sent to the subwoofer amplifier.
12. 160H
z
/ 100H
z
This switch allows th
e crossover frequency to be selected between 160Hz e 100Hz.
13. FILTER / FLAT
This switch enables to send to the “out” connectors (See 10) either a flat or filtered signal.
14. LABEL
Technical data.
SMAR
T plus / SMART V plus
A
CTIVE MODELS
