MONTAGEM
O
processo de montagem requer a presença de duas pessoas.
C
oloque o tapete rolante numa área vazia e
retire todos os materiais de embalagem. Não descarte os materiais de embalagem até terminar a montagem.
Nota: O verso da cinta de caminhar do tapete rolante está revestido com um lubrificante de alto desempenho.
Durante o envio, algum desse lubrificante pode ter sido transferido para o topo da cinta de caminhar ou da emba-
l
agem de envio. Isto é uma condição normal e não afecta o desempenho do tapete rolante. Se existir lubrificante
presente no topo da cinta de caminhar, basta limpá-lo com um pano macio e um detergente suave não- abrasivo.
O processo de montagem requer as chaves sextavadas incluídas e uma chave de fendas Phillips
, um maço de borracha , uma chave de grifos ajustável , tesora
, e um alicate de pontas redondas .

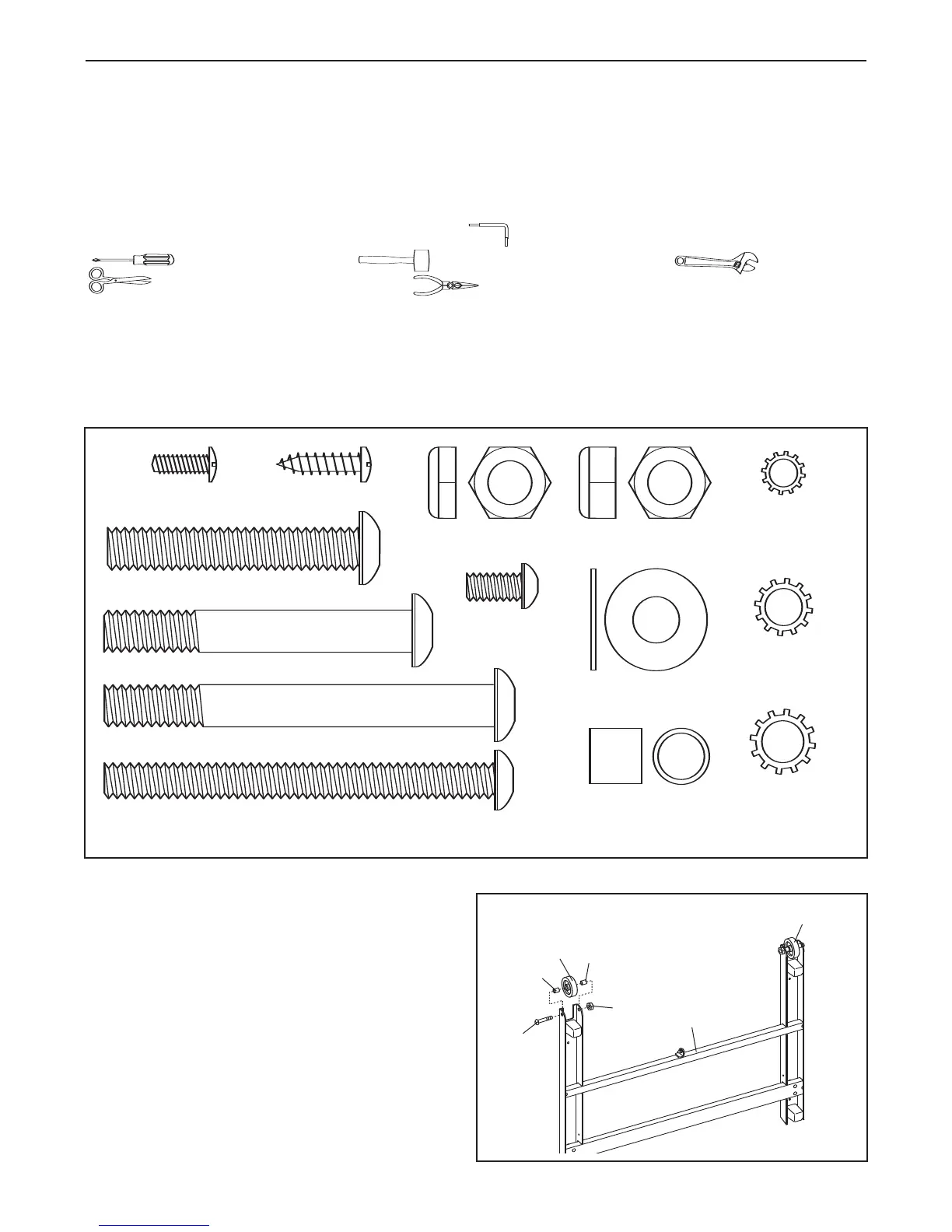

Utilize os desenhos abaixo para ajudar a identificar as peças de montagem. O número entre parêntesis por baixo
de cada desenho é o número de código da peça, retirado da LISTA DE PEÇAS incluída na parte final deste
manual. O número mostrado depois dos parênteses indica a quantidade necessária para a montagem.
Nota: Se
lhe faltar alguma das peças no saco, verifique se ela vem presa a alguma das outras peças. Para evitar
danificar as peças plásticas, não use ferramentas eléctricas na montagem.
1/2” Screw (119)–1
3/4” Tek Screw (58)–8
1
Porca de 3/8"
(47)–2
Parafuso de 3/4"
(2)–10
Anilha de 3/8"
(33)–2
Parafuso de M4.2 x
13mm (11)–2
Espaçador da
Roda (44)–4
Pino de 1/4" x
1/2" (22)–2
Pino de 3/8" x 2 1/4" (27)–4
Anilha em Forma
de Estrela de 1/4"
(21)–2
Porca de 3/8" (35)–2
Pino de 3/8" x 2 3/4" (14)–2
Pino de 3/8" x 3 1/2" (32)–2
Wheel Bolt (14)–2
Frame Bolt (32)–2
Anilha em Forma
de Estrela de 3/8"
(39)–4
F
Pino de 5/16" x 3 1/2" (20)–4
Anilha em Forma
de Estrela de 5/16"
(19)–4
1 1/2" Screw (97)–4
1. Fixe uma Roda (45) a um lado da Base (48)
com um Pino de 3/8" x 2 3/4" (14), dois
Espaçadores da Roda (44) e uma Porca de 3/8"
(35), conforme indicado. Não aperte demasi-
ado a Roda; a Roda deve rodar livremente.
Fixe a outra Roda (45) ao outro lado da Base
(48) da mesma maneira.
1
6
48
45
45
44
44
14
35
