7

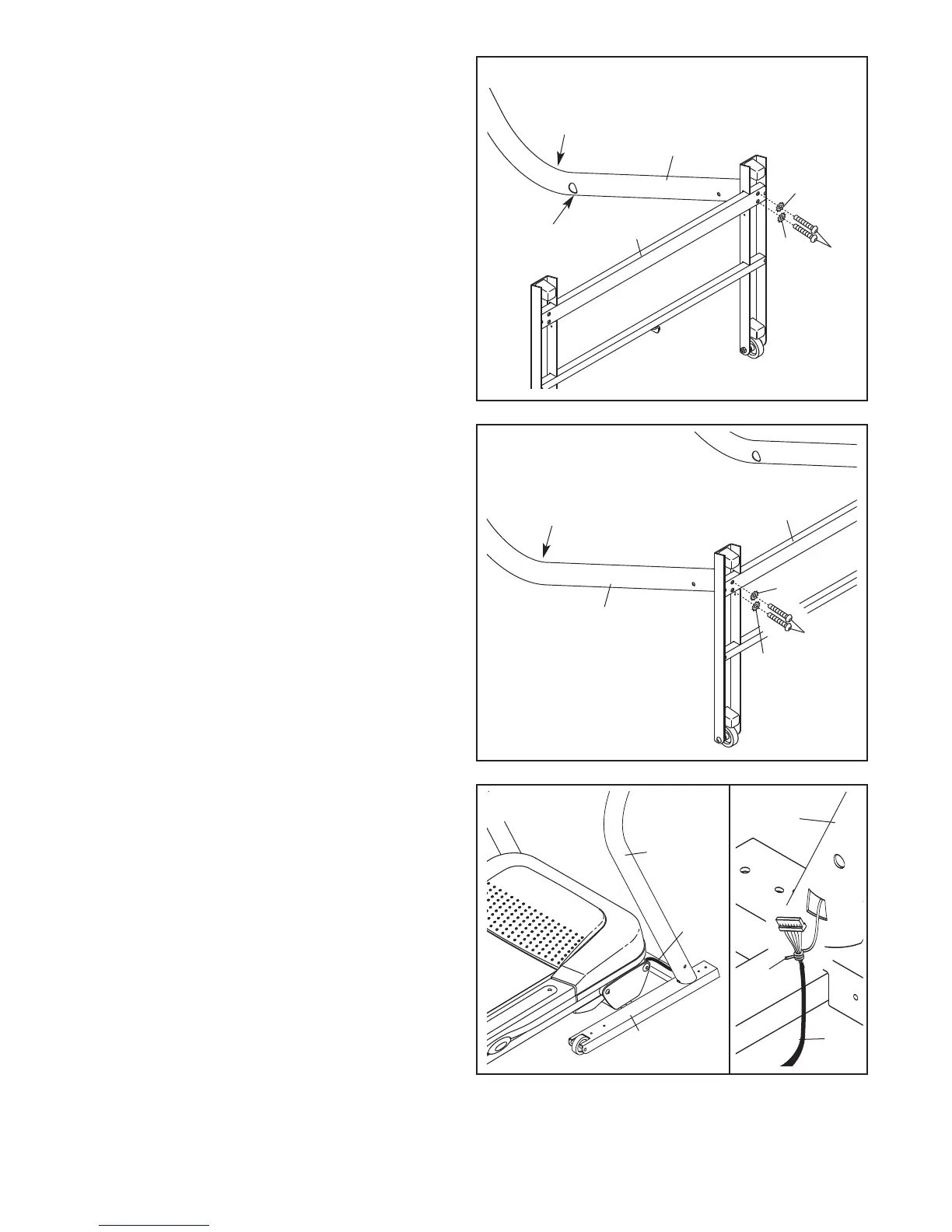

3. Oriente a Barra Vertical Direita (36) conforme in-
dicado, e fixe-a à Base (48) com dois Pinos de
3/8" x 2 1/4" (27) e duas Anilhas em Forma de
Estrela de 3/8" (39); não aperte ainda os
Pinos.
48
36
39
39
27
3
4. Posicione a Base (48) junto à parte frontal do
tapete rolante.
Corte o atilho (não apresentado) fixando o Fio
da Barra Vertical (28) num feixe. Deite fora o
atilho.
Veja o desenho inserido. Localize o atilho com-
prido na Barra Vertical Direita (36). Enrole o
atilho fixamente à volta do conector no Fio da
Barra Vertical (28) conforme indicado e insira o
conector no orifício grande na Barra Vertical
Direita. Em seguida, puxe a extremidade oposta
do atilho até o Fio da Barra Vertical ser puxado
através da Barra Vertical Direita.
2. Peça a uma segunda pessoa para segurar na
Base (48) na posição indicada.
Identifique a Barra Vertical Esquerda (31), que
t
em um orifício grande junto à curva.
Oriente a Barra Vertical Esquerda (31) conforme
indicado, e fixe-a à Base (48) com dois Pinos de
3/8" x 2 1/4" (27) e duas Anilhas em Forma de
Estrela de 3/8" (39);
não aperte ainda os
Pinos.
48
27
39
39
3
1
Dobra
Orifício Grande
Dobra
2
48
36
4
Atilho
28
36
28
