8

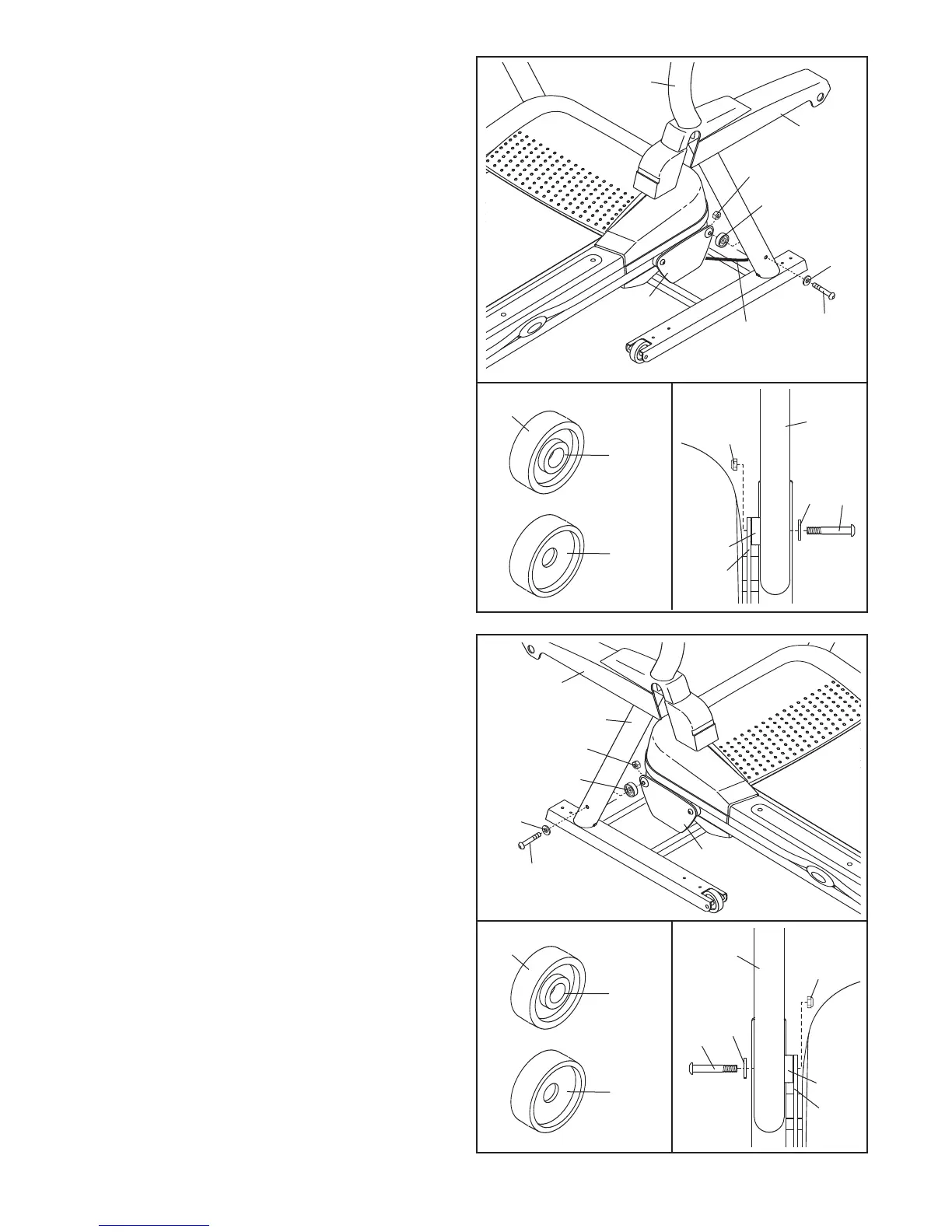

5. Veja o desenho inserido à esquerda.
Identifique os dois Espaçadores da Estrutura
(
34). Abra o pacote de massa lubrificante in-
cluído e aplique massa lubrificante em ambos
o
s lados de ambos os Espaçadores da
Estrutura. Depois, identifique o lado exterior de
cada Espaçador da Estrutura.
Em seguida, segure num Espaçador da
Estrutura (34) entre a Barra Vertical Direita (36)
e a Estrutura de Elevação (59), com o lado ex-
terior do Espaçador da Estrutura virado para
a Barra Vertical Direita.
Fixe a Barra Vertical
Direita à Estrutura de Elevação com um Pino de
3/8" x 3 1/2" (32), uma Anilha Recortada de 3/8"
(33) e uma Porca de 3/8" (47);
não aperte
ainda o Pino.
Em seguida, identifique a Cobertura da Base
Direita (91). Faça deslizar a Cobertura da Base
Direita para a Barra Vertical Direita (36) e rode-
a até à posição indicada.
Puxe suavemente a parte superior do Fio da
Barra Vertical (28) para remover qualquer folga.
5
36
91
32
32
34
34
33
47
47
59
33
59
Lado
Exterior
Lado
Interior
34
36
6. Veja o desenho inserido à esquerda.
Identifique o lado exterior do Espaçador da
Estrutura (34) restante.
Segure no Espaçador da Estrutura (34) entre a
Barra Vertical Esquerda (31) e a Estrutura de
Elevação (59), com o lado exterior do
Espaçador da Estrutura virado para a Barra
Vertical Esquerda. Fixe a Barra Vertical
Esquerda à Estrutura de Elevação com um Pino
de 3/8" x 3 1/2" (32), uma Anilha de 3/8" (33) e
uma Porca de 3/8" (47); não aperte ainda o
Pino.
Identifique a Cobertura da Base Esquerda (90).
Faça deslizar a Cobertura da Base Esquerda
para a Barra Vertical Esquerda (31) e rode-a até
à posição indicada.
6
31
90
32
32
34
34
33
47
47
59
33
59
Lado
Exterior
Lado
Interior
34
31
28
