8
Petit
Trou
71

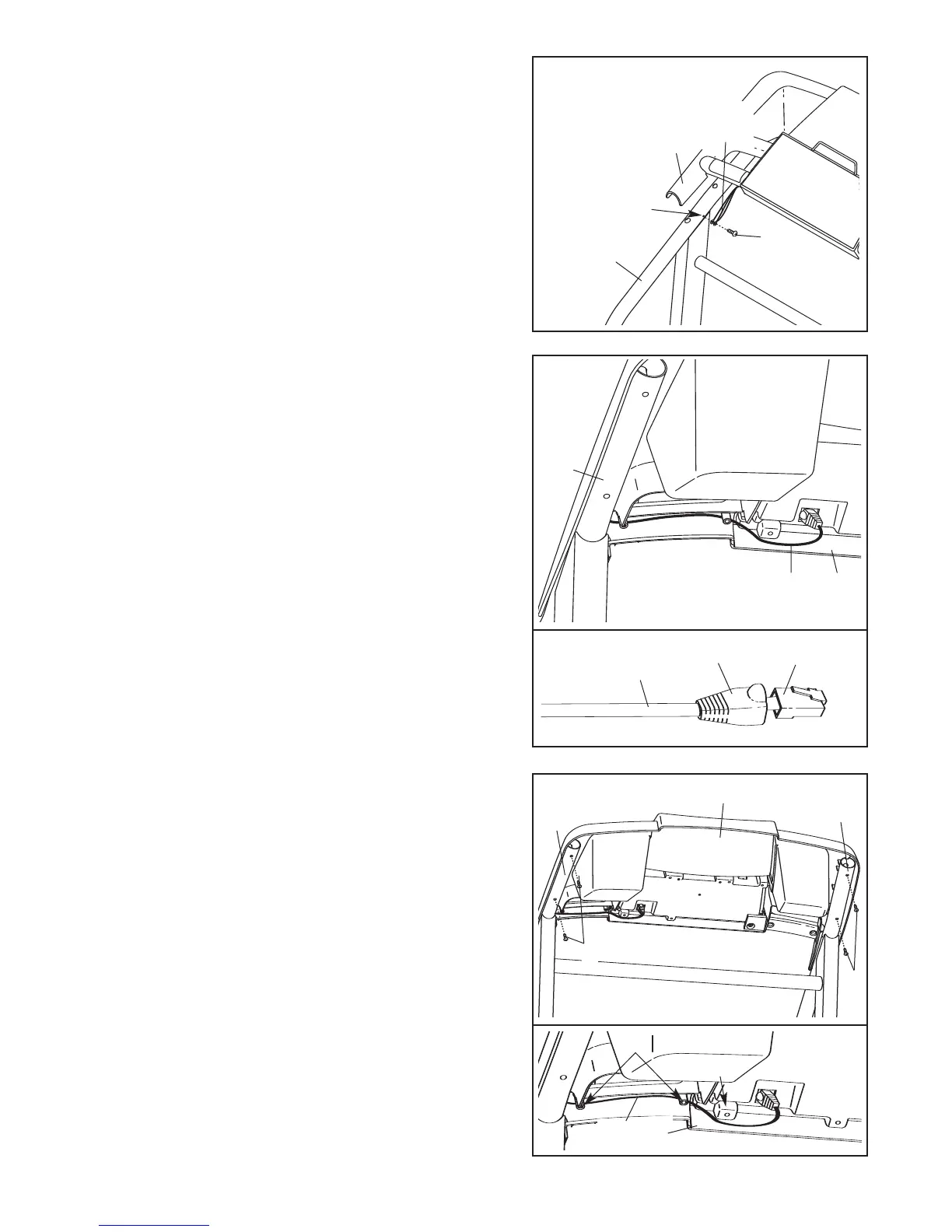

4. Placez la Base de la Console (47) près de la Rampe
Gauche (71). Attachez les extremités des fils de terre sur
l
a Base de la Console sur le petit trou indiqué sur la
Rampe Gauche à l’aide de la Vis de Terre Argentée (75).
47
75
F
ils de
Terre
42
5. Touchez la Rampe Droite (72) pour décharger l’élec-
tricité statique. Retirez la manche du connecteur sur le
Fil du Montant (42) comme illustrée dans le schéma en
encadré. Enfoncez ensuite l’extrémité du Fil du Montant
dans la prise sur la partie inférieure de la Base de la
Console (47).
Le connecteur devrait glisser facile-
ment dans la prise et s’enclencher en place. Si le con-
necteur ne glisse pas facilement et ne s’enclenche pas
en place, tournez-le et réinsérez-le. Pour finir, replacez la
manche sur le connecteur.
72
47
4
5
47
6. Placez la Base de la Console (47) sur la Rampe Droite (72)
et la Rampe Gauche (71). Attachez la Base de la Console
à l’aide de deux Vis de 3/4" (2). Vissez les quatre Vis
de quelques tours avant de les serrer complètement.
Référez-vous au schéma inférieur. Assurez-vous que le
Fil du Montant (42) est placé sous les deux tubes
ronds indiqués (A). Enfoncez ensuite le Fil du Montant
dans la fente entre le socle carré (B) et la Base de la
Console (47).
2
2
72
71
6
42
Manche
Connecteur
A
B
47
42
