7
4.

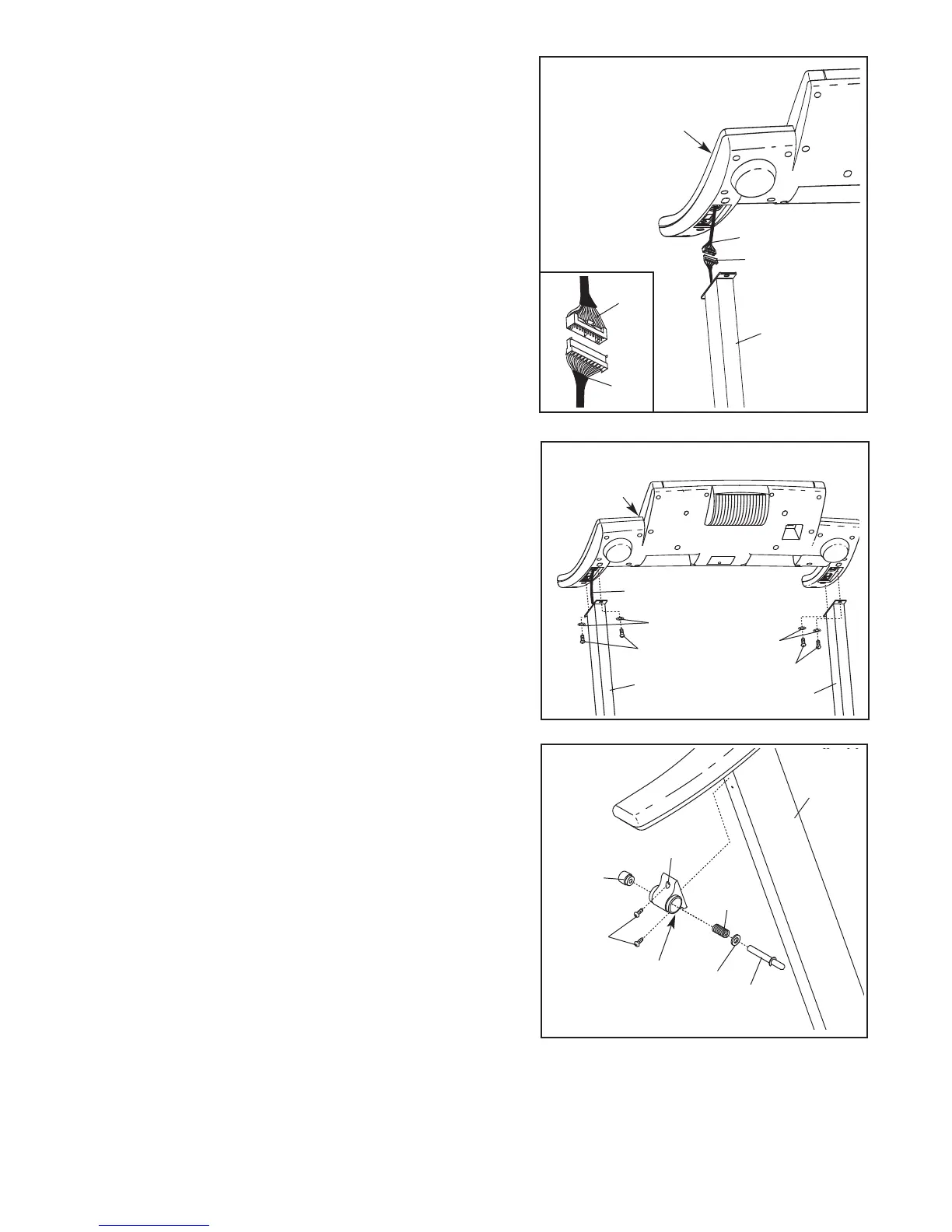

Úgy állítsa a retesz házát (73), hogy a nagyméretű furat
a jelzett oldalon legyen. Két csavar (3) segítségével
rögzítse a retesz házát a bal oldali támasztóoszlopon
(84); meghúzásuk előtt hajtsa be mindkét csavart.
Távolítsa el a fejet a tűről. Bizonyosodjon meg róla, hogy
a fogat és a rugó az ábrán látható módon van-e a tűn.
(Megjegyzés: Ha két fogat van, akkor azokat a rugó két
különböző oldalára helyezze.) Ezután illessze a tűt a
reteszházba (73). Majd helyezze vissza a fejet a tűre.
Dugja be a tápkábelt a 10. oldalon leírtak szerint, majd
kapcsolja be a futópadot a 12. oldalon leírtak szerint.
Megjegyzés: A futópad lehet, hogy automatikusan
felemelkedik a maximális meredekségbe, majd visszatér
a minimális szintre.
3. Lefelé helyezze be a vezetékkötegeket (77, 78) a jobb
oldali alsó támasztóoszlopba (84).
Helyezze a konzol szerelvényt a tartópillérre (84). Le-
gyen óvatos, nehogy becsípje a vezetékkötegeket
(77, 78). Amíg egy másik személy tartja a konzolt, addig
rögzítse azt négy konzolcsavarral (64) és négy csillag
alátéttel (8), az ábra szerint; először tegye a helyére
mind a négy konzolcsavart, majd erősen húzza meg
azokat.
Konzol
szerelvény
64
77, 78
64
8
8
84
84
3
84
77
78
2
Konzol
szerelvény
77
78
2. Egy másik személy segítségével óvatosan emelje fel a
támasztóoszlopot (84) függőleges pozícióba.
A másik személy a konzolt tartsa a támasztóoszlop (84)
k
özelében, az ábra szerint. Nézze meg a konzol alját, és
keresse meg a konzolvezetéket (78).
Vágja le a m_anyag véget és kösse a tartópillér vezetéket
(77) a jobboldali tart_pill_rhez (84). Majd kösse a tartópillér
vezetéket a konzolvezetékhez (78). Győződjön meg róla,
hogy a csatlakozók megfelelően vannak-e összekötve
(lásd a beszúrt rajzot). A csatlakozóknak könnyedén
egymásba kell csúszniuk és a helyükre pattanniuk.
Ha
a csatlakozók nem csúsznak könnyedén egymásba, és
nem pattannak a helyükre, fordítsa el az egyik csatlakozót
és próbálkozzon újra.
HA A CSATLAKOZÓK NINCSENEK
MEGFELELőEN ÖSSZEKÖTVE, AZ ARAM BEKAPC-
SOLASA KAROSITHATJA A KONZOLT.
3
Tű
Rugó
Fogat
Gomb
73
4
84
Nagyméretű
furat
