6
ÖSSZESZERELÉS
A
z összeszerelés két embert igényel.
Á
llítsa egy üres helyre a futópadot és távolítson el róla minden cso-
magolóanyagot; ne dobja ki a csomagolóanyagokat, amíg a gépet teljesen össze nem szerelte. Megjegyzés: A
futószalag alsó része nagy teljesítményű kenőanyaggal van bevonva. A szállítás alatt bizonyos mennyiségű
kenőanyag rákerülhet a futószalagra vagy a csomagolásra. Ez normális és nem korlátozza a futópad működését.
Ha a futószalag felső részén kenőanyagot talál, egyszerűen törölje le egy puha, nem karcoló ronggyal.
Az összeszereléshez a következőkre van szükség: a mellékelt hatszögletű csavarkulcs és saját Philips-
csavarhúzó (legalább 15 cm-es nyéllel), valamint csípőfogó.

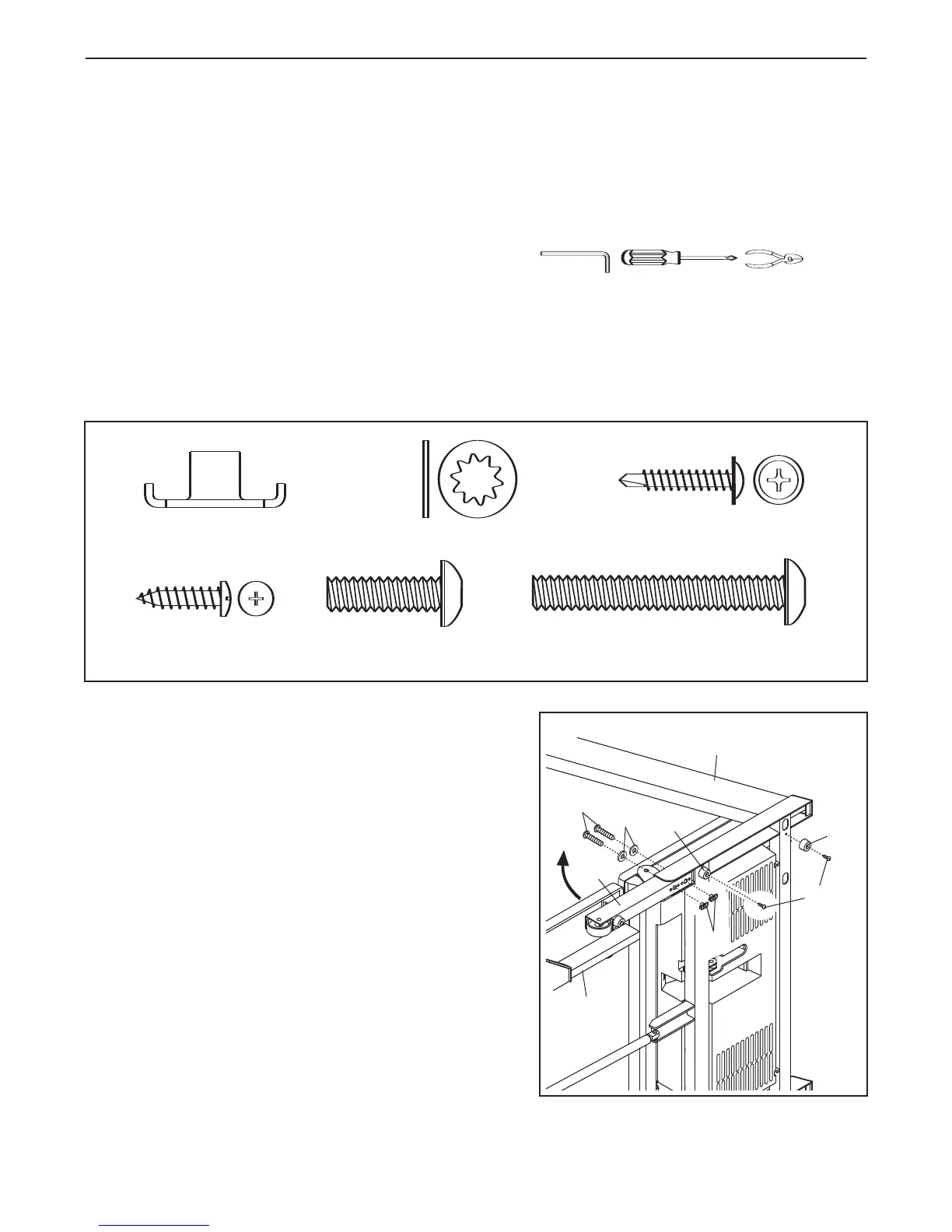

Használja az alábbi ábrákat az összeszerelés során használandó szerszámok beazonosítására. Az egyes
rajzok alatt a zárójelben lévő szám az alkatrésznek a 31. oldalon található ALKATRÉSZJEGYZÉKEN szereplő kulc-
sszáma. A zárójelben lévő szám pedig az összeszereléshez szükséges mennyiség.
Megjegyzés: Ha egy
alkatrész nem található a tartozékok csomagjában, ellenőrizze, hogy nincs-e előre összeszerelve. A
műanyag alkatrészek sérülését elkerülendő ne használjon az összeszereléshez nagy teljesítményű szer-
számokat.
Wheel Nut (13)–2
1
1"-es Tek csavar (22)–4
Handrail Bolt (64)–4
( )
Extension Leg Bolt (96)–4
3
Star Washer
(84)–2
Csillag alátét
(8)–8
Konzol csapszeg (64)–4
BŒvíthetŒ lábak
anyája (67)–4
L
KiegyenlítŒláb csavar (65)–4
S
Csavar (3)–2
Extension Leg Bolt (96)–4
1. Győződjön meg róla, hogy a berendezés nincs a
hálózatra kapcsolva
.
Egy másik személy segítségével óvatosan döntse a futó-
padot a bal oldalára, az ábra szerint. Részlegesen ha-
jlítsa be a keretet (58) így a futópad stabilabb lesz.
Ne hajlítsa be teljesen a keretet, amíg nincs
teljesen összeszerelve.
Csatlakoztassa a két alap kiegyenlítőalátétet (82) a pillér
alapjához (84) a két 1" csavarral (22).
Illesszen egy kiegyenlítőlábat (89) az álló támasztóoszlop
alapjába (84) az ábra szerint. Tegyen két kiegyenlítőláb
anyát (67) a kiegyenlítőláb aljába. Ezután illesszen két ki-
egyenlítőláb csavart (65) csillag alátéttel (8) a kiegyen-
lítőláb tetejére, és erősen húzza meg a kiegyenlítőláb
csavarokat a kiegyenlítőláb anyákon.
Egy másik személy segítségével óvatosan döntse a futó-
padot a bal oldalára, az ábra szerint. Csatlakoztassa a
másik kiegyenlít
ő
lábat (nincs ábrázolva) a fent leírtak sz
-
erint
.
89
58
82
82
84
22
65
8
1
67
