7
5.

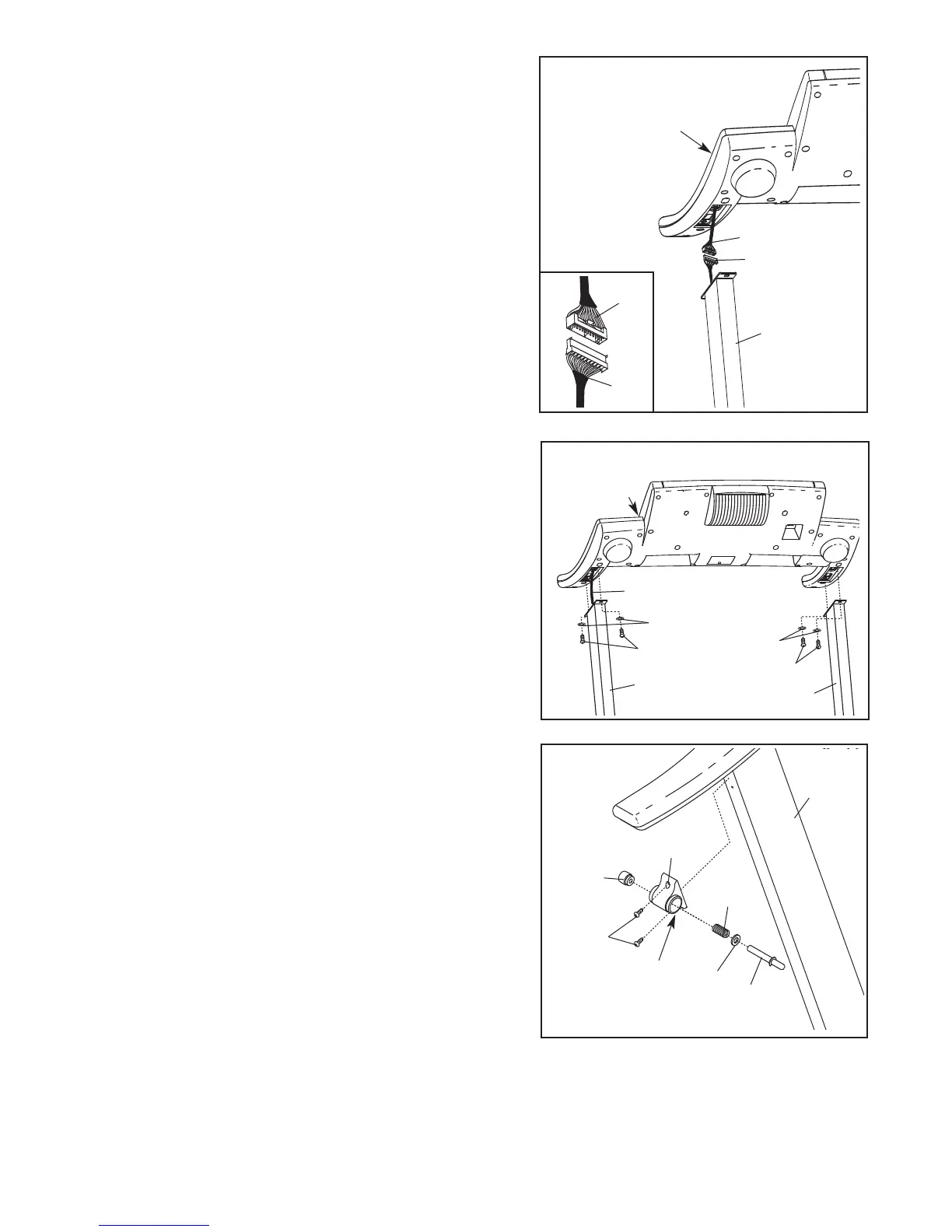

Oriente o Compartimento do Bloqueio (73) para que o ori-
fício grande fique do lado indicado. Fixe o Compartimento
do Bloqueio à Barra Vertical (84) esquerda com dois
Parafusos do Bloqueio (3); insira ambos os Parafusos
antes de apertar qualquer um deles.
Remova o botão do pino. Certifique-se de que a bucha e a
mola estão inseridas no pino. (Nota: Se houver duas bu-
chas, coloque cada uma num dos extremos da mola.)
Seguidamente, introduza o pino no Compartimento do
Bloqueio (73). Depois, volte a apertar o botão sobre o pino.
Ligue o cabo de alimentação, tal como descrito na pá-
gina 10, e ligue a corrente, tal como descrito na página
12. Nota: o tapete rolante poderá erguer-se automatica-
mente até ao nível máximo de inclinação e depois voltar
ao nível mínimo.
3. Insira a Cablagem (77, 78) na Barra Vertical direita (84).
Coloque a montagem da consola sobre as Barras
Verticais (84). Tenha o cuidado de evitar trilhar o Fio
da Consola (77, 78). Enquanto uma segunda pessoa se-
gura a montagem da consola, fixe-a com quatro Pinos da
Consola (64) e quatro Anilhas em Forma de Estrela (8),
tal como mostrado; rode os quatro Pinos da Consola e
depois aperte-os firmemente.
Montagem
da Consola
64
77, 78
64
8
8
84
84
3
84
77
78
2
Montagem da
Consola
77
78
2. Com a ajuda de uma segunda pessoa, levante cuidado-
samente as Barras Verticais (84) para uma posição verti-
c
al.
Faça com que a segunda pessoa segure a montagem da
consola junto às Barras Verticais (84), tal como mos-
trado. Espreite por baixo da montagem da consola e lo-
calize o Fio da Consola (78).
Corte os atilhos que prendem o Fio da Barra Vertical (77)
à Barra Vertical (84) direita. Seguidamente, ligue o Fio da
Barra Vertical ao Fio da Consola (78). Certifique-se de
que liga devidamente os conectores (veja o desenho
incluído). Os conectores devem encaixar facilmente
no devido lugar.
Se os Conectores não encaixarem fa-
cilmente no devido lugar, ligue um conector e depois
tente inseri-lo.
SE OS CONECTORES NÃO FOREM LI-
GADOS ADEQUADAMENTE, A CONSOLA PODE SER
DANIFICADA QUANDO LIGAR A CORRENTE.
3
Pino
Mola
Anilha
Botão
73
4
84
Orifício
Grande
