MONTAGEM
O
processo de montagem requer a presença de duas pessoas.
C
oloque o tapete rolante numa área vazia e re-
tire todos os materiais de embalagem. Não descarte os materiais de embalagem até terminar a montagem. Nota: O
verso da cinta de caminhar do tapete rolante está revestido com um lubrificante de alto desempenho. Durante o
envio, algum desse lubrificante pode ter sido transferido para o topo da cinta de caminhar ou da embalagem de
envio. Isto é uma condição normal e não afecta o desempenho do tapete rolante. Se existir lubrificante presente no
topo da cinta de caminhar, basta limpá-lo com um pano macio e um detergente suave não- abrasivo.
O processo de montagem requer as chaves sextavadas incluídas , uma chave de fendas Phillips
(com uma vara com pelo menos 15 cm [6 pol.] de comprimento) e alicate de cortar
arame .

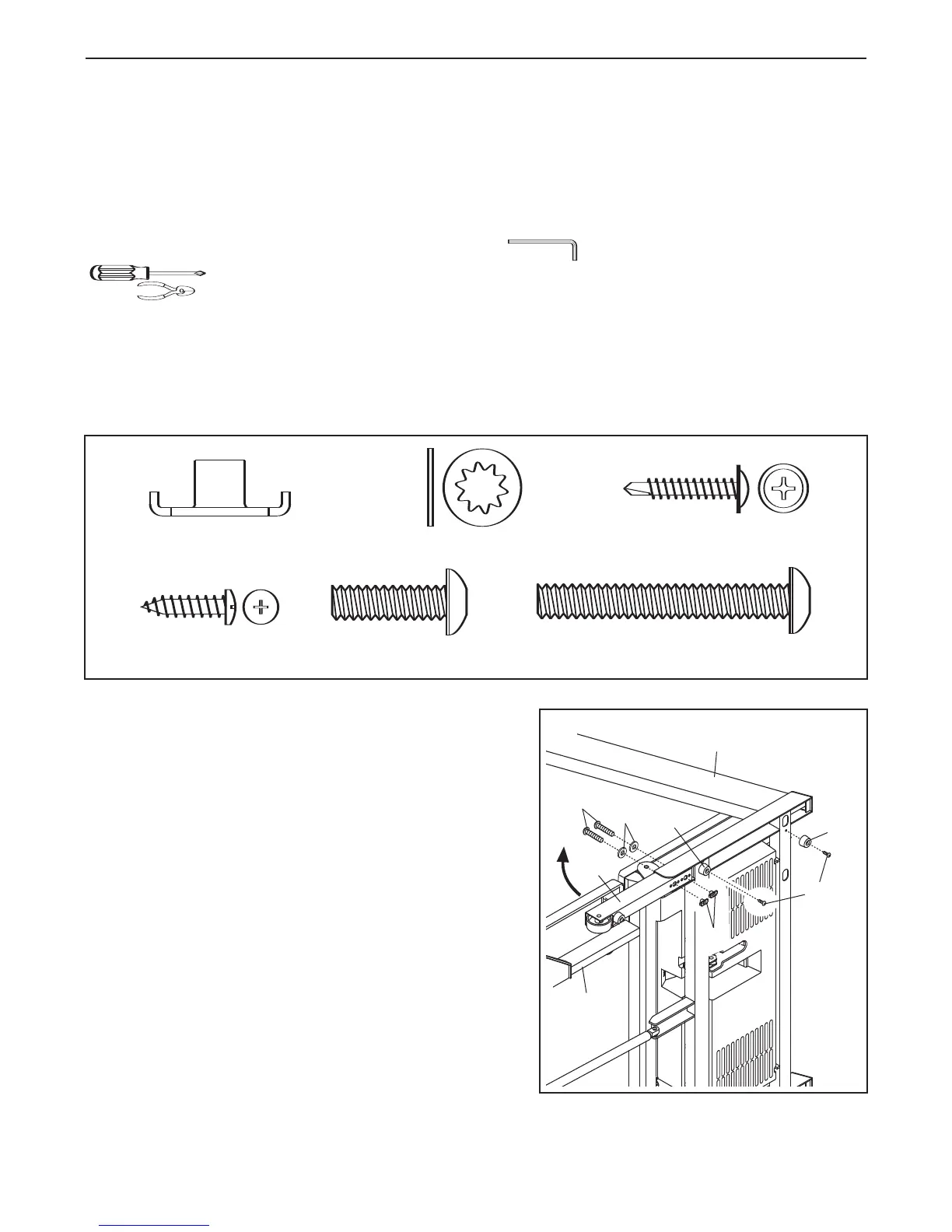

Para ajudar a identificar o equipamento de montagem, consulte as ilustrações abaixo.
O número entre
parêntesis debaixo de cada peça é o número-chave da peça, da LISTA DE PEÇAS da pág. 31. O número a se-
guir aos parêntesis é a quantidade necessária para a montagem.
Nota: Se uma peça não se encontrar no
saco de peças, verifique se foi previamente montada. Para evitar danificar as peças plásticas, não use fe-
rramentas eléctricas na montagem.
W
heel Nut (13)–2
1
Wheel Nut (32)–2
W
Parafuso Tek de 1 pol (22)–4
Handrail Bolt (64)–4
3 1/2” Bolt (45)–4
S
Extension Leg Bolt (96)–4
3
Star Washer
(84)–2
Anilha em Forma
de Estrela (8)–8
Pino da Consola (64)–4
Porca da Perna de
Extensão (67)–4
L
Anilha em Forma de Estrela (65)–4
S
Parafuso (3)–2
E
xtension Leg Bolt (96)–4
1. Certifique-se de que o cabo de alimentação eléctrica
está desligado.
Com a ajuda de uma segunda pessoa, deite o tapete ro-
lante para o lado esquerdo da forma mostrada. Dobre par-
cialmente a Estrutura, (58) para que o tapete rolante fique
mais estável. Não dobre completamente o tapete ro
-
lante até a terminar completamente a montagem.
Fixe quatro Protecções da Base (82) (apenas são mostra
-
das duas) à base das Barras Verticais (84) com quatro
Parafusos Tek de 1 pol. (22).
Introduza uma Perna de Extensão (89) na base das
Barras Verticais (84) tal como mostrado. Segure duas
Porcas da Perna de Extensão (67) por baixo da Perna de
Extensão. Seguidamente, introduza dois Pinos da Perna
de Extensão (65) com as Anilhas em Forma de Estrela (8)
na face superior da Perna de Extensão e aperte firme
-
mente os Pinos da Perna de Extensão às Porcas da
Perna de Extensão.
Com a ajuda de outra pessoa, incline cuidadosamente
o tapete rolante para o lado oposto. Fixe a outra Perna
de Extensão (não apresentado) como descrito acima.
89
58
82
82
84
22
65
8
1
67
