5
ASSEMBLAGE
L’assemblage requiert deux personnes. Placez toutes les pièces de l’appareil elliptique sur une aire dégagée
e
t enlevez les emballages. Ne jetez pas les emballages avant d’avoir terminé l’assemblage.
E
n plus des clés
hexagonales incluses, l’assemblage requiert un tournevis cruciforme , une clé à molette
, et un maillet en caoutchouc .
U

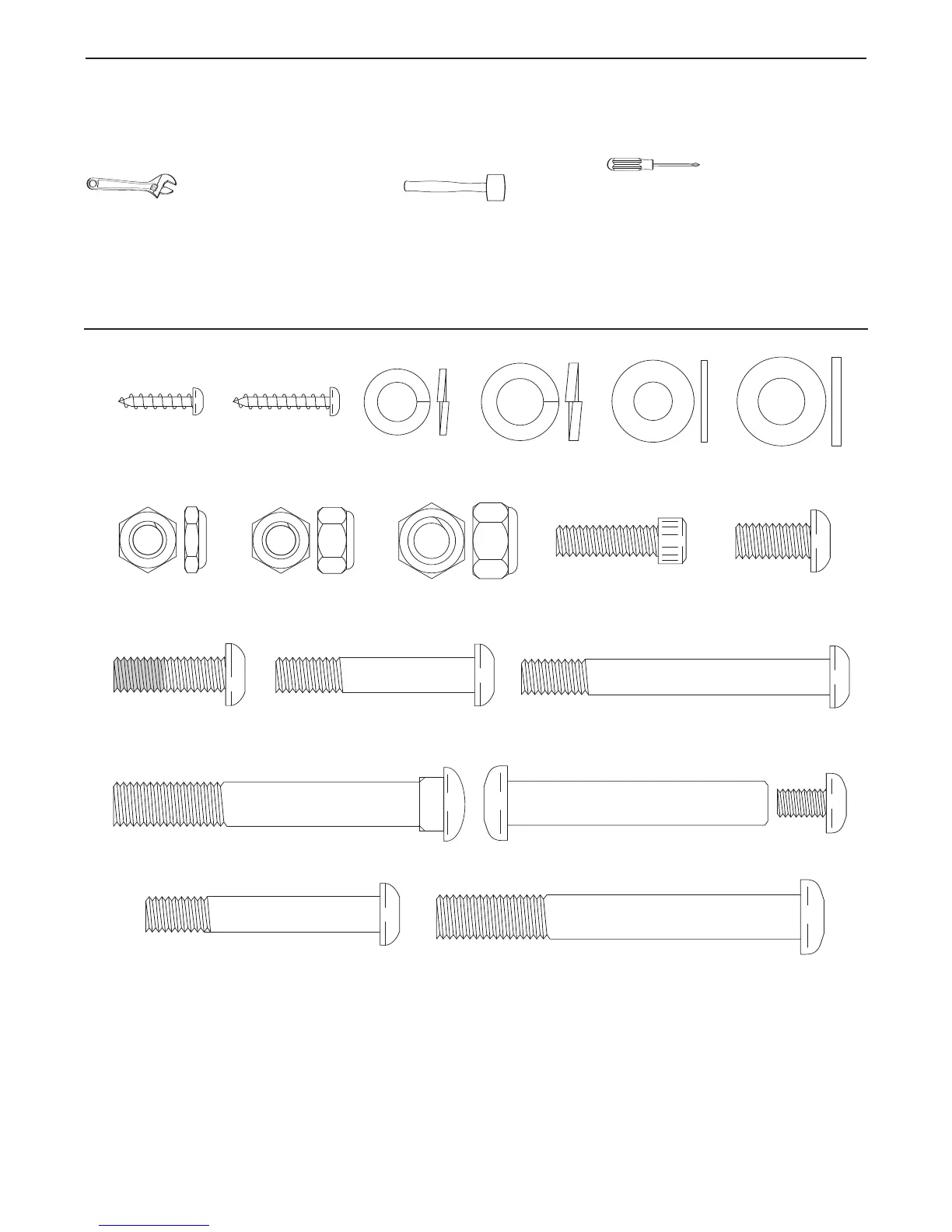

tilisez le schéma des pièces ci-dessous pour identifier les petites pièces utilisées lors de l’assemblage. Le
nombre entre parenthèses sous chaque pièce fait référence au numéro-clé de la pièce, qui se trouve dans la
LISTE DES PIÈCES aux pages 24 et 25. Le deuxième nombre fait référence à la quantité nécessaire pour l'as-
semblage. Remarque : certaines petites pièces ont peut-être déjà été assemblées. Si une pièce n'est pas
dans le sac des pièces, vérifiez qu’elle n'a pas été déjà assemblée.
Boulon de Carrosserie de M10 x 75mm (34)–2
Vis en Bouton de M10 x 83mm (63)–2
Boulon en Bouton de M8 x 70mm (67)–2
Boulon en Bouton de
M8 x 45mm (50)–4
Écrou de Verrouillage
en Nylon de M10
(29)–2
Écrou de
Verrouillage en
Nylon de M8
(46)–6
Vis en Bouton de
M8 x 16mm (91)–4
Vis en Métal/Nylon de
M8 x 25mm (22)–2
Jeu du Boulon de M10 x 59mm (27)–2
Rondelle Fendue
de M10 (94)–2
Rondelle Fendue
de M8 (83)–6
Vis de M4 x
16mm (66)–4
Vis de M4 x
22mm (76)–2
Rondelle de
M8 (53)–2
Rondelle de
M10 (98)–4
Vis du Couvercle
(82)–4
Vis en Bouton de M8
x 53mm (84)–4
Écrou de Blocage
de M8 (104)–4
